Диаметр кровельной воронки нельзя выбирать по привычке или «с запасом». DN75, DN110, DN125 и DN160 работают только в связке с расчётным расходом дождевой и талой воды, максимальной пропускной способностью конкретной модели, количеством воронок, DN стояка и расстановкой водоприёмных точек.
DN показывает номинальный размер выпускного патрубка, но не гарантирует, что система безопасно отведёт воду с плоской кровли. Для правильного выбора нужно сопоставить площадь водосбора, уклон, тип выпуска, стояк, паспортные данные изделия и условия эксплуатации.
- Разберём значение DN
- Свяжем диаметр со стояком
- Сравним DN75, DN110, DN125, DN160
- Покажем роль пропускной способности
- Соберём таблицу выбора
Что означает DN у кровельной воронки
DN — это номинальный размер выпускного патрубка, через который вода уходит из воронки в трубу или стояк. В бытовом подборе DN часто воспринимают как простой диаметр: чем больше число, тем лучше. Для кровельного водоотвода такая логика опасна.

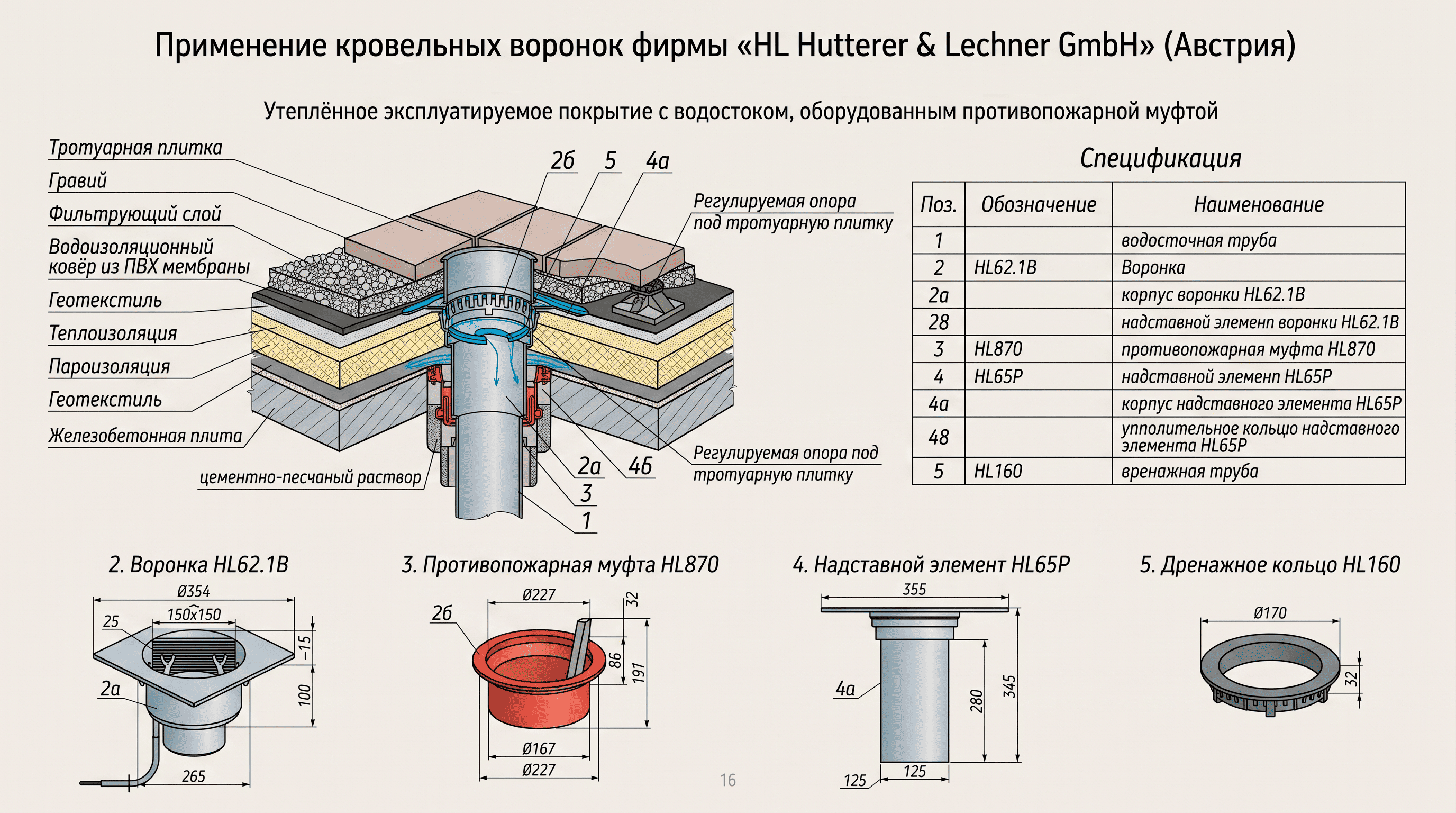

Воронка DN75, DN110, DN125 или DN160 — это не отдельный элемент «сам по себе», а вход в систему внутреннего водостока. За ней идут патрубок, труба, стояк, горизонтальный участок, выпуск в канализацию или наружную систему. Если один из этих элементов не соответствует расчётному расходу, сама воронка не спасёт систему.
ГОСТ Р 58956-2020 задаёт простое правило: номинальный размер водосточной трубы должен соответствовать номинальному размеру выпускного патрубка кровельной воронки. Поэтому нельзя спокойно купить DN110 и подключить его к «примерно подходящей» трубе через случайный переход.
Заметка: Переходы между диаметрами допустимы только как проектное решение, а не как способ исправить ошибку закупки.
Почему диаметр нельзя выбирать отдельно от внутреннего водостока
Кровельная воронка работает не одна. Она собирает дождевую и талую воду с поверхности кровли, но дальше эту воду должна принять вся система: труба, стояк, отводящий трубопровод и канализация. Если ниже воронки система слабее, чем сама воронка, вода не уйдёт быстрее только потому, что сверху стоит крупный DN.
Типовая ошибка — поставить воронку «побольше», но оставить прежний стояк. В результате узел становится дороже и сложнее, а реальная пропускная способность системы почти не меняется. Иногда наоборот: правильно поставить несколько воронок меньшего DN в низких точках кровли, чем одну крупную в неудобном месте.
- Проверьте площадь водосбора.
- Учтите интенсивность дождя.
- Сопоставьте DN воронки и стояка.
- Проверьте уклон горизонтальных участков.
- Сравните расчётный расход с паспортной пропускной способностью.
Что требуют СП и ГОСТы
СП 30.13330.2020 задаёт расчётную логику для внутренних водостоков. Сначала определяют расход дождевых вод с кровли, затем проверяют, сколько воды приходится на стояк и как система справится с этим расходом. Это важнее, чем привычный выбор «DN110 почти всегда».
При определении водосборной площади учитывают не только горизонтальную поверхность кровли. Если к кровле примыкают вертикальные стены, шахты, надстройки или другие поверхности, часть воды с них тоже попадает на кровлю. В расчёте учитывают 30% площади таких вертикальных поверхностей.

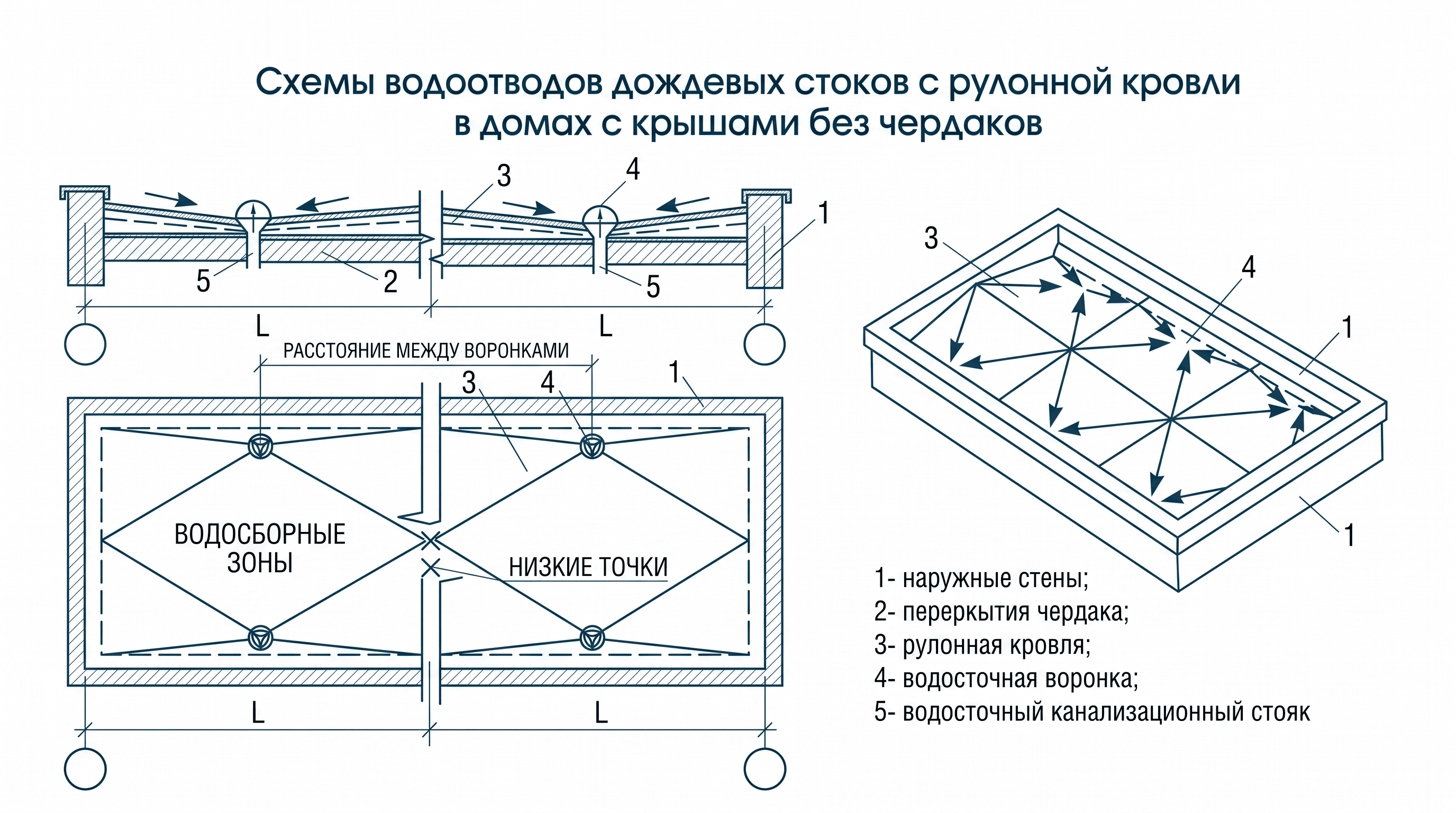

СП также требует размещать водосточные воронки с учётом рельефа кровли, площади водосбора и конструкции здания. На плоской кровле и в одной ендове предусматривают не менее двух воронок, а расстояние между ними не должно превышать 48 м.
Как связаны DN, пропускная способность и стояк

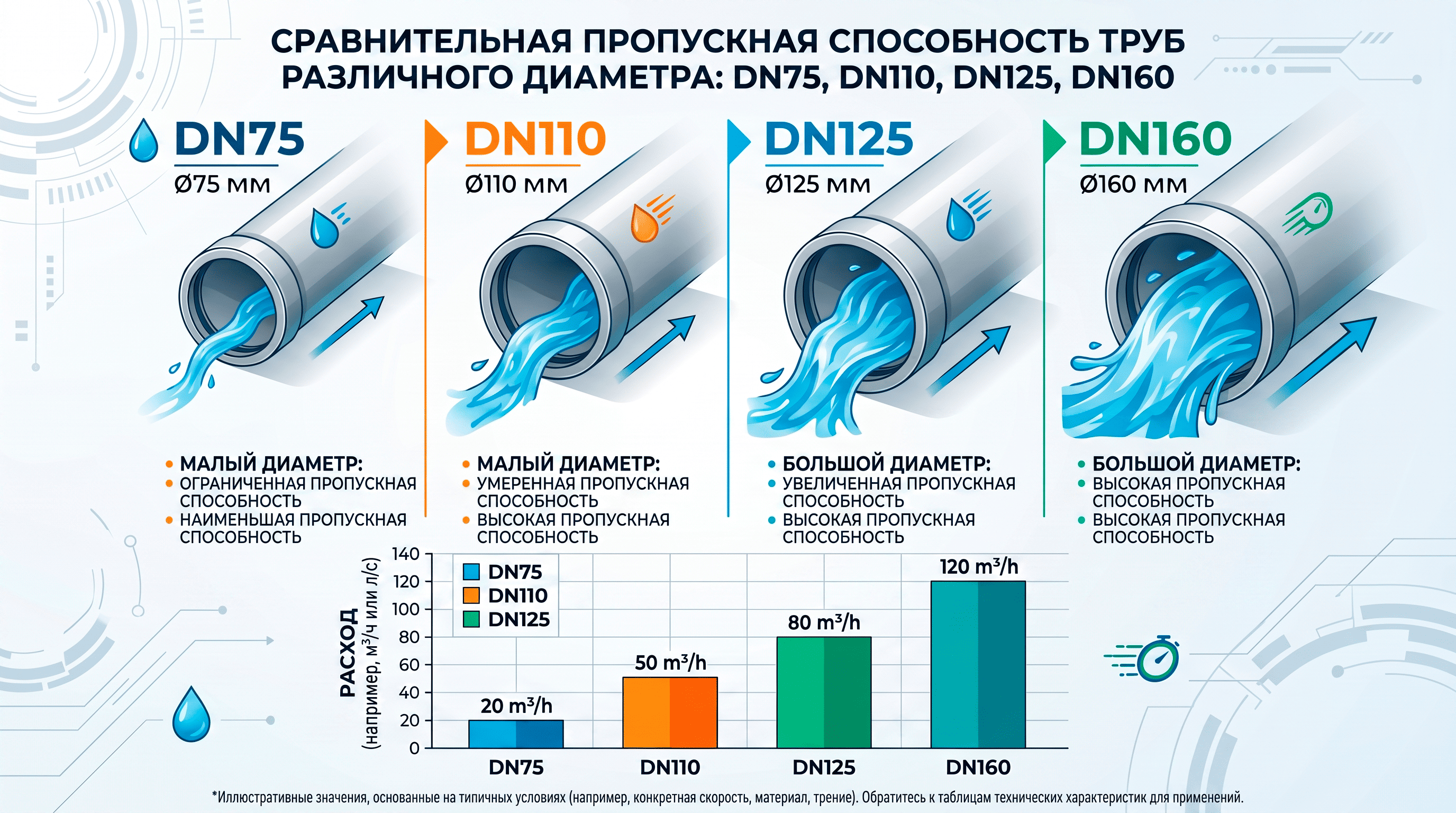

DN показывает размер выпуска, а пропускная способность показывает, сколько литров в секунду может принять конкретная воронка. Это разные параметры. У двух изделий с близким DN может отличаться фактический расход из-за формы корпуса, листвоуловителя, решётки, фланца, уровня воды над водоприёмником и режима работы системы.
У Hutterer Lechner в обозначениях HL размер выпуска часто читается по окончанию артикула: `/7` — DN75, `/1` — DN110, `/2` — DN125, `/5` — DN160. Но даже внутри одной серии нельзя выбирать только по этому обозначению. Нужно смотреть таблицу пропускной способности, материал корпуса, тип выпуска, наличие листвоуловителя, обогрева и дополнительных элементов.
DN75: когда подходит и где риск
DN75 уместен для ограниченных водосборных площадей, локальных участков, небольших террас, балконов, отдельных зон плоской кровли и случаев, где расчётный расход укладывается в паспортную пропускную способность конкретной модели.
Преимущества DN75 — компактный выпуск, удобное размещение в ограниченном узле, возможность применения с вертикальным или горизонтальным выпуском, листвоуловителем, фланцем и электрообогревом. Риск появляется не из-за самого размера, а из-за применения без расчёта.
DN75 не плохой и не слабый сам по себе. Он опасен только тогда, когда его ставят там, где расчёт требует большего расхода или большего количества водоприёмных точек.
DN110: частый размер, но не универсальное решение
DN110 часто воспринимают как стандартный размер для внутренних водостоков. Он действительно распространён: под него легче подобрать трубы, комплектующие, вертикальные и горизонтальные исполнения, модели под разные кровельные материалы, изделия с электроподогревом и листвоуловителем.
Но распространённость не делает DN110 универсальным. На малой кровле он может быть избыточным, а на большой — недостаточным. Всё зависит от расчётного расхода, стояка, количества воронок и пропускной способности конкретной модели.
DN125: промежуточный размер для расчётных задач
DN125 часто воспринимают как промежуточный вариант между DN110 и DN160. Но именно он может быть правильным решением, если расход выше возможностей DN110, а переход на DN160 не нужен или не даёт существенного прироста у выбранной модели.
DN125 уместен, когда расчётный расход близок к верхней границе DN110, проектом предусмотрен соответствующий стояк, нужна большая пропускная способность без резкого увеличения узла, а выбранная серия показывает заметный прирост относительно DN110.
DN160: когда нужен крупный выпуск
DN160 применяют там, где нужен крупный выпуск, соответствующий стояк и высокая расчётная пропускная способность системы. Это может быть большая промышленная кровля, длинная ендова, зона с повышенным водосбором, участок с интенсивным дождем или объект, где проектом уже заложен крупный стояк.
Но DN160 — это не универсальная страховка. Для него требуется соответствующая труба и стояк, узел занимает больше места, проход через конструкцию сложнее, а прирост пропускной способности у конкретной модели не всегда радикален.
Почему “больше” не всегда “лучше”
В кровельном водоотводе запас должен быть расчётным, а не психологическим. Большой DN выглядит надёжнее, но сам по себе не решает главные проблемы: неправильную расстановку, слабый стояк, плохой уклон трубы, засор листвоуловителя или отсутствие аварийного перелива.
Если кровля большая, но вода собирается в нескольких низких точках, одна крупная воронка не заменит несколько правильно расположенных. Если стояк рассчитан на меньший расход, DN160 сверху не увеличит возможности стояка.
Внимание: Правильный вопрос звучит не «какой DN больше», а «какой DN соответствует расчётному расходу, стояку, модели воронки и схеме размещения».

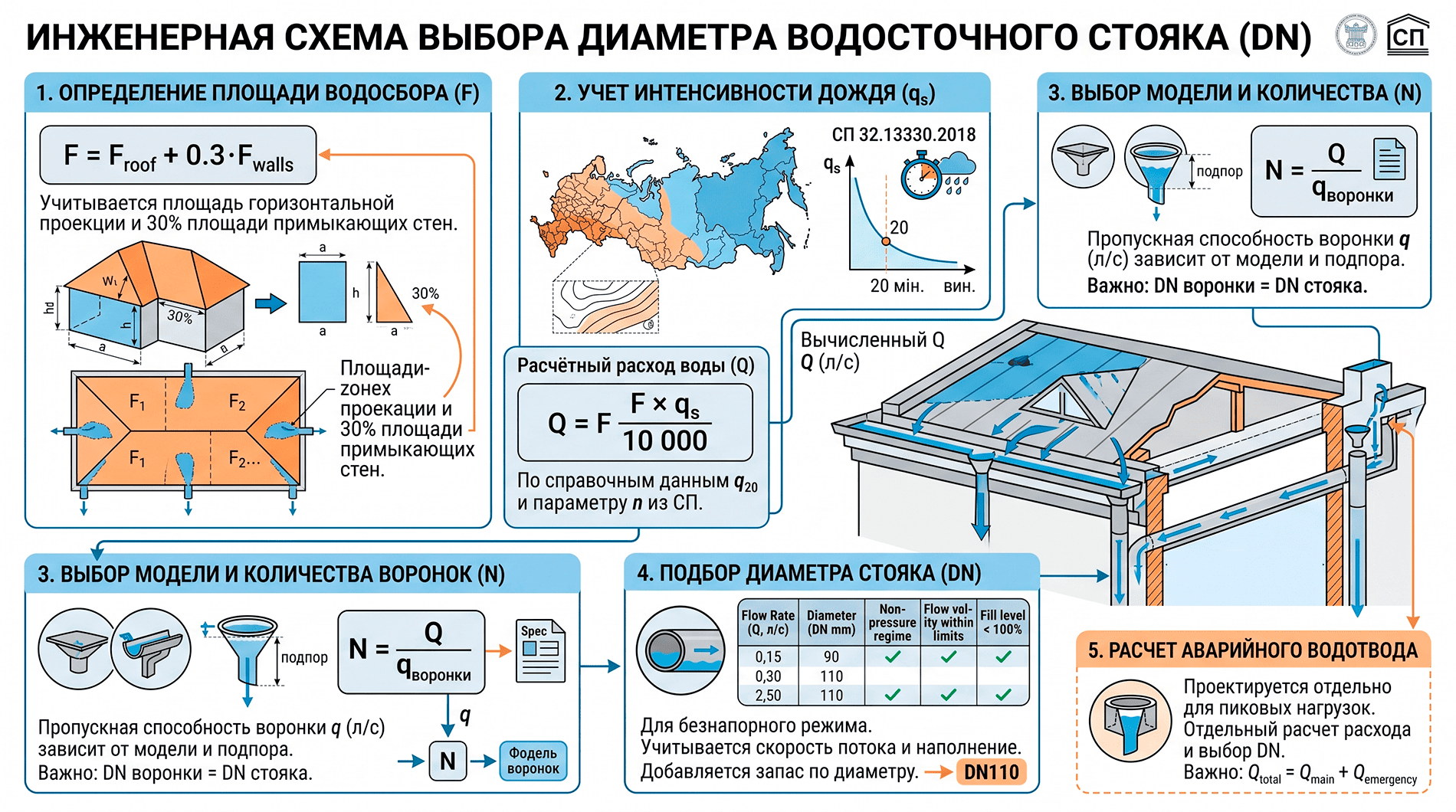

Как предварительно рассчитать нужный DN
Предварительный подбор DN не заменяет проектный расчёт, но помогает избежать грубых ошибок на этапе закупки. Логика такая: сначала определяют, сколько воды должна принять система, а затем выбирают воронку и DN, которые соответствуют этому расходу.
- Определите водосборную площадь — учитывайте зоны, из которых вода приходит к конкретной воронке.
- Учтите интенсивность дождя — расчётные условия зависят от района строительства.
- Добавьте вертикальные поверхности — если они примыкают к кровле, часть воды с них тоже попадает на покрытие.
- Сравните расход с паспортом модели — нужна пропускная способность в л/с.
- Проверьте DN стояка — выпускной патрубок и труба должны быть согласованы.
- Проверьте расстановку — количество воронок и расстояния между ними важнее одного большого диаметра.
Таблица выбора по ситуациям
Таблица помогает предварительно оценить направление выбора, но не заменяет расчёт. Окончательный DN зависит от расхода дождевой и талой воды, стояка, модели воронки и схемы размещения.
| Ситуация | Возможное направление выбора | Что обязательно проверить |
|---|---|---|
| Неэксплуатируемая кровля с простым внутренним водостоком | DN75-DN125 по расчёту | Площадь водосбора, DN стояка, расстояние между воронками |
| Малый участок кровли, балкон, терраса | DN75 или DN110 | Расход дождевой и талой воды, риск промерзания, тип выпуска |
| Обычная плоская кровля с внутренним стояком | DN110 или DN125 | Расчёт Q, количество воронок, DN стояка |
| Большая промышленная кровля | DN125 или DN160 | Максимальная пропускная способность, расстояние между воронками, аварийный водоотвод |
| Кровля с несколькими низкими точками | Несколько воронок DN75-DN125 | Разуклонка, каждая водосборная зона отдельно |
| Смещённый стояк, горизонтальный выпуск | DN по расчёту, часто DN75-DN125 | Уклон горизонтального участка и место для трубы |
| Кровля с примыкающими высокими стенами | DN по увеличенному расчётному расходу | Учет 30% площади вертикальных стен |
| Эксплуатируемая или инверсионная кровля | DN по расчёту плюс надставные элементы | Уровни кровельного пирога, теплоизоляция, дренажные кольца |
Частые ошибки при подборе диаметра
Первая ошибка — выбрать DN по привычке. DN110 распространён, но не является автоматическим решением для любой кровли. Его нужно проверять по расходу, стояку и модели.
Вторая ошибка — взять DN160 «с запасом». Если стояк, трасса и количество воронок не рассчитаны, крупный выпуск не создаёт реального запаса. Он только усложняет узел.
Третья ошибка — не проверить DN стояка. По ГОСТ номинальный размер трубы должен соответствовать номинальному размеру выпускного патрубка кровельной воронки. Случайные переходники увеличивают риск ошибок и засоров.
Четвёртая ошибка — забыть про 30% площади вертикальных стен. Если рядом есть высокие стены или надстройки, вода с них тоже попадает на кровлю, и расход может быть выше ожидаемого.
Пятая ошибка — не смотреть паспортную пропускную способность модели. DN сам по себе не показывает литры в секунду. Для расчёта нужна конкретная модель.
Шестая ошибка — компенсировать плохую расстановку большим диаметром. Если вода не приходит к воронке по уклону, большой патрубок не поможет.
Седьмая ошибка — не учитывать комплектацию. Листвоуловитель, обжимной фланец, фланец из нержавеющей стали, теплоизоляция с обжимным фланцем, электроподогревом, кабель, механические крепления и защитные элементы влияют на монтажные условия, эксплуатацию и срок службы. Но они не отменяют расчёт DN.
Стоп: Нельзя смешивать расчёт DN с подбором материала кровли. Гидроизоляционный слой, ПВХ, битумно-полимерные материалы, мембраны, ПП, полипропилен, стальные, пластиковые или чугунные элементы важны для узла, но не заменяют расчёт расхода дождевой и талой воды.
Итог
DN75, DN110, DN125 и DN160 — это не ступени качества и не универсальная шкала «меньше — хуже, больше — лучше». Это расчётные размеры выпускного патрубка, которые должны соответствовать водосборной площади, интенсивности дождя, максимальной пропускной способности модели, DN стояка и количеству воронок.
Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.
