Парапетная воронка на балконе, лоджии или террасе нужна не ради бокового слива как такового. Ее выбирают тогда, когда воду безопаснее и логичнее вывести через парапет наружу, чем проходить вертикальным узлом через плиту, внутреннюю отделку, утепленный порог и помещение ниже на объекте.
Для такой схемы важны уклон к приемной точке, фланец под гидроизоляцию, путь воды после выпуска, защита фасада и риск промерзания зимой. Если хотя бы одно из этих условий не проверено заранее, аккуратный боковой выпуск быстро превращается в протечку, наледь или мокрый парапет сразу после первого ливня.
- Разберем, когда боковой выпуск через борт реально лучше прохода через плиту.
- Покажем разницу между парапетной схемой, трапом и обычным вертикальным узлом.
- Сверим фланец, выпуск, фасад, промерзание и путь воды после выхода.
- Дадим короткую таблицу выбора для балкона, лоджии и террасы.
Что такое парапетная воронка для балкона, лоджии и террасы
Парапетная воронка - это приемный узел, который собирает воду на открытой поверхности и выводит ее через борт или стенку наружу. На балконе, лоджии и террасе такая воронка нужна тогда, когда проход через плиту делает узел сложнее, рискованнее или дороже для отделки и конструкции. В этом случае парапетная схема работает как часть внешнего водостока, а не как самостоятельное отверстие в ограждении.
Чтобы воронка работала нормально, поверхность должна вести воду к приемной точке по уклону, а сам парапет должен принимать узел без случайных зазоров и мокрых карманов. Для малых участков и плоских кровель важны не только диаметр и выпуск, но и то, как вода уйдет дальше в водосточные трубы, не заденет ли фасад и не останется ли внутри гидроизоляционного слоя.

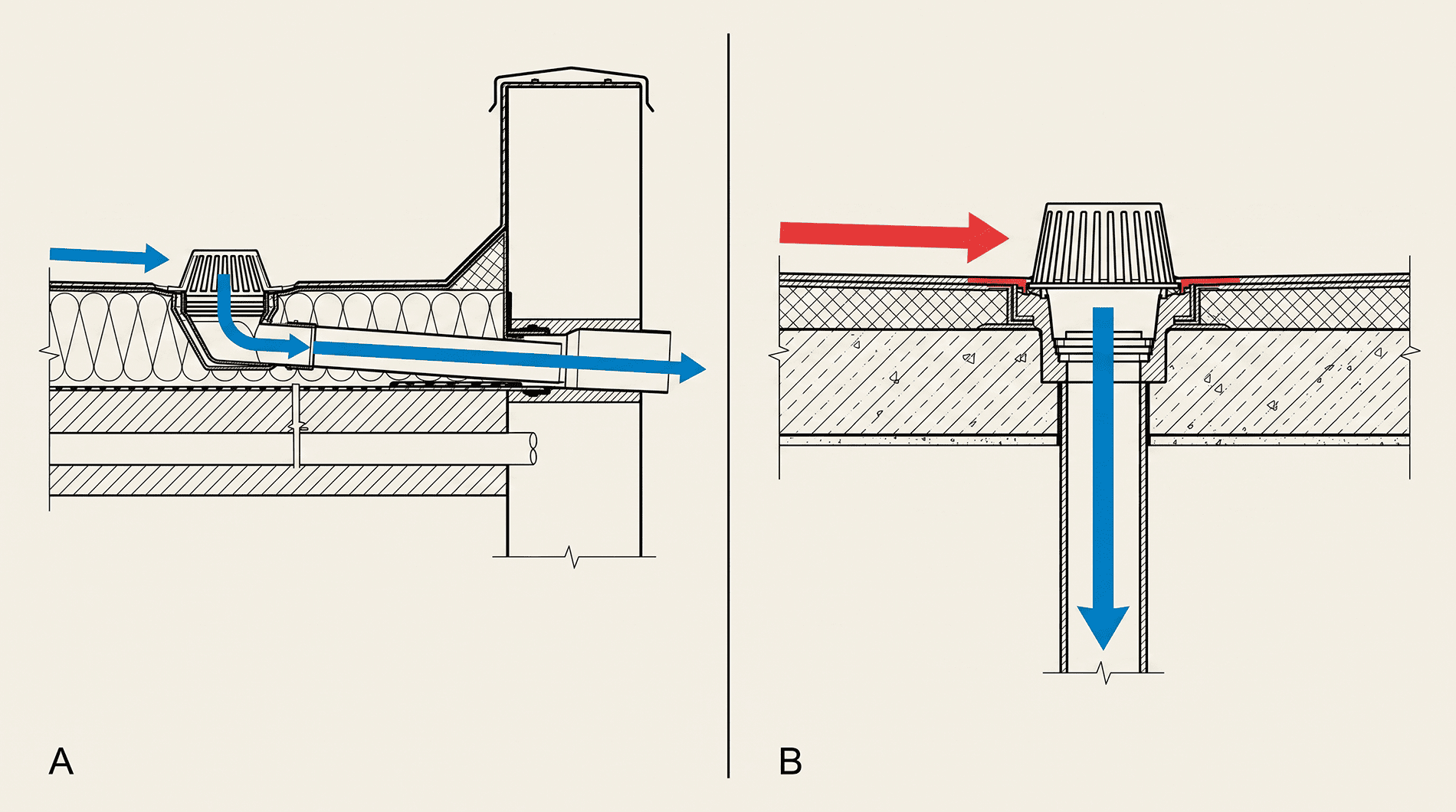

Чем она отличается от трапа и обычной кровельной воронки
Трап чаще работает на локальной площадке и сбрасывает воду вниз через плиту либо в внутренней канализации, а кровельная воронка обычно принимает поток в низкой точке покрытия и уводит его в стояк. Парапетная воронка отличается направлением выпуска: это узел с горизонтальным выпуском, поэтому его приходится проверять не только по входу, но и по выходу через парапет. Здесь важны форма фланца, длина выпускного патрубка, защита холодного участка и контакт с облицовкой.
Если обычная кровельная воронка критична в зоне прохода через перекрытие, то боковая схема критична в месте примыкания к борту и на наружном участке. Поэтому на балконе и лоджии такая воронка может быть удобнее вертикального прохода, но она сильнее зависит от сценария внешнего водостока. Для балконов и террас нельзя брать одну и ту же схему без проверки, даже если на вид узлы похожи.
Когда боковой выпуск через парапет действительно лучше
Открытый балкон с бортом
Если плита уже имеет борт и не хочется вскрывать низ перекрытия, такая воронка часто дает более чистый монтаж. Такая воронка позволяет вывести поток наружу, не заводя новую трубу через помещение. Здесь парапет работает как понятный маршрут для сброса, а монтаж остается доступным для осмотра.
Лоджия с наружным сливом
На лоджии боковая схема удобна, когда вода должна уйти сбоку и не попасть в отделку ниже. Если выпуск сразу подключается к линии внешнего водостока, такая воронка выигрывает по доступности обслуживания. Но только при условии, что струя после выхода не льет на стекло, откосы и стену.
Эксплуатируемая терраса
На террасе парапетная воронка оправдана, когда финишное покрытие уже поднимает высоту пирога и вертикальный проход через плиту превращается в отдельную стройку. На эксплуатируемых кровлях и на террасах важно, чтобы такая схема не ломала покрытие, а фланец подстраивался под материал. В таких узлах особенно важны дренаж, доступ к решетке и запас по пропускной способностью узла на сильный ливень.
Малая плоская кровля и реконструкция
Для малых плоских кровель, балконов и террас боковая схема хороша тогда, когда у объекта уже есть понятное место для наружного сброса. При реконструкции такая воронка часто лучше, потому что не требует нового вертикального канала через плиту. Парапет в этом случае упрощает маршрут, а монтаж остается сверху и снаружи, без лишнего вмешательства в помещение.
Когда парапетная схема становится плохим решением
Боковая схема не подходит, если вода после выхода попадает на фасад, вход, нижний балкон, отмостку или на проходную зону. Парапетная воронка не спасает и там, где уклон сделан в другую сторону, а парапет стоит как случайная преграда. Если вода не может безопасно уйти после выпуска, то даже хорошая воронка превращается в источник потеков и зимней наледи.
Плохим решением такая схема становится и тогда, когда проектировщик считает парапет просто дыркой в стене. Для системы водоотведения нужен полноценный узел, а не вырубленный проем. Если наружный выпуск не утеплен, не защищен и не привязан к дальнейшему маршруту, зимой парапет получает ледяную пробку быстрее, чем обычная схема через плиту.
Важно: парапетная схема выигрывает только там, где путь воды после выпуска спроектирован не хуже, чем сам приемный узел.
Гидроизоляция, фланец и выпуск до покупки
Перед покупкой смотрят не только на DN. Сначала определяют материал покрытия, высоту слоев, тип гидроизоляционного слоя и режим эксплуатации. Для ПВХ-мембраны, битумно-полимерного материала и других покрытий нужны разные решения по фланцем. Если перепутать материал примыкания, вода пойдет не в выпуск, а в тело узла. Сама воронка при этом может выглядеть подходящей, но рабочий узел все равно окажется ошибочным.
У HL (Hutterer & Lechner) и у других производителей важно не название бренда само по себе, а исполнение под конкретный материал. Для балконов и террас надо проверить форму фланца, наличие элементов из нержавеющей стали, длину выпускного патрубка, совместимость с решеткой и возможность подключения в водосточные трубы. Такая воронка для плоских кровель выбирается по узлу, а не по картинке из каталога.
Типовые ошибки монтажа
Ошибка 1. Слив через парапет без заводского узла
Когда через парапет выводят воду без нормальной приемной части, парапет начинает мокнуть изнутри. Такая воронка по факту отсутствует, а вместо нее работает случайный канал с плохой герметизацией. Даже исправная воронка не сможет компенсировать этот дефект.
Ошибка 2. Неподходящий фланец под мембрану
Если воронка не совпала с материалом покрытия, шов вокруг приемной части становится слабым местом. Для балконов и террас это особенно опасно, потому что вода задерживается у борта и быстро добирается до отделки.
Ошибка 3. Нет уклона к приемной точке
Даже качественная воронка не тянет воду вверх. Если поверхность плиты или стяжки оставляет лужу в стороне, парапетная схема не сработает так, как задумано.
Ошибка 4. После выпуска вода бьет в фасад
Когда наружный поток не увели в водосточные трубы или хотя бы в безопасный лоток, фасад получает постоянные потеки. Для лоджии это быстро превращается в грязную стену и наледь.
Ошибка 5. Не учли промерзание и обслуживание
Наружный участок часто находится в холодной зоне, поэтому без осмотра и при необходимости без обогрева воронка теряет стабильность зимой. Если еще и решетка не чистится, сама воронка быстро теряет расчетный режим, а поток легко поднимается выше допустимого уровня.
Таблица выбора
Ниже удобно свести сценарий, когда узел оправдан, и что надо проверить до заказа.
| Сценарий | Когда схема уместна | Что проверить первым |
|---|---|---|
| Балкон с бортом | Нужно увести воду без нового прохода через плиту | Куда уходит поток после выпуска |
| Лоджия | Нужен контролируемый боковой сброс без стояка внутри | Риск потеков по фасаду и остеклению |
| Терраса | Высокий пирог и неудобный вертикальный узел | Фланец, дренаж и доступ к обслуживанию |
| Реконструкция | Нежелательно вскрывать перекрытие и внутреннюю отделку | Возможность безопасного наружного подключения |
| Холодная зона | Только при подтвержденной защите от обмерзания | Обогрев, утепление и чистка узла |
Итог
В сегменте кровельных воронок парапетная воронка особенно уместна для балконов и террас, а также для небольших участков плоских кровель, где узел с горизонтальным выпуском проще и безопаснее, чем решение с вертикальным выпуском через плиту. Но воронка для балконов работает надежно только как часть схемы: с уклоном к приемной точке, понятным маршрутом отвода дождевой воды, проверенной пропускной способностью и контролем холодного участка.
Если на эксплуатируемых кровлях или на террасе вода после выпуска может попасть на фасад, смысл такого узла теряется. До покупки стоит сверить материал примыкания, наличие элементов из нержавеющей стали, высоту слоев и понять, нужен ли комплект с надставным элементом и листвоуловителем под конкретный пирог. Если эти условия не собраны в одну схему, парапетная воронка не упрощает объект, а переносит проблему на покрытие, зону примыкания и наружный водоотвод.
Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.
FAQ
Когда парапетная воронка лучше обычного трапа?
Когда воду нужно вывести наружу через борт и не хочется делать новый вертикальный проход через плиту. Но решение работает только при проверенном уклоне, фланце и безопасном пути воды после выпуска.
Можно ли сделать слив просто через отверстие в парапете?
Нет. Парапетная воронка - это не отверстие, а полноценный приемный узел с герметизацией, выпуском и связью с гидроизоляцией.
Нужен ли обогрев на балконе или террасе?
Он нужен не всегда, а там, где наружный участок выпуска попадает в холодную зону и может обмерзать. Это проверяют по климату, длине выпуска и режиму эксплуатации.
Чем важен фланец для такой схемы?
Именно фланец связывает воронку с материалом покрытия. Если его подобрать неправильно, вода уйдет в примыкание и в слои узла, а не в выпуск.
Когда парапетная схема точно не подходит?
Когда вода после выхода льет на фасад, входную зону, нижний балкон или проход. В таких случаях лучше искать другую схему водоотведения.
