- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5701R3
- Артикул: 003Z5701R3
- Бонусные баллы: Бонусы
- Срок поставки: 3-5 рабочих дней
- Группа товаров
- регуляторы перепада давления
- Диаметр резьбы, дюймы
- 1/2"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 15
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,05-0,25
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 1,6
- Материал
- латунь
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Длина импульсной трубки, м
- 1,2
- Серия товаров
- APT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z5701R3 | 15 | 0,05-0,25 | 1,6 |  |
16 226 |
|
16 226 | |
| 003Z5702R3 | 20 | 0,05-0,25 | 2,5 |  |
17 862 |
|
17 862 |

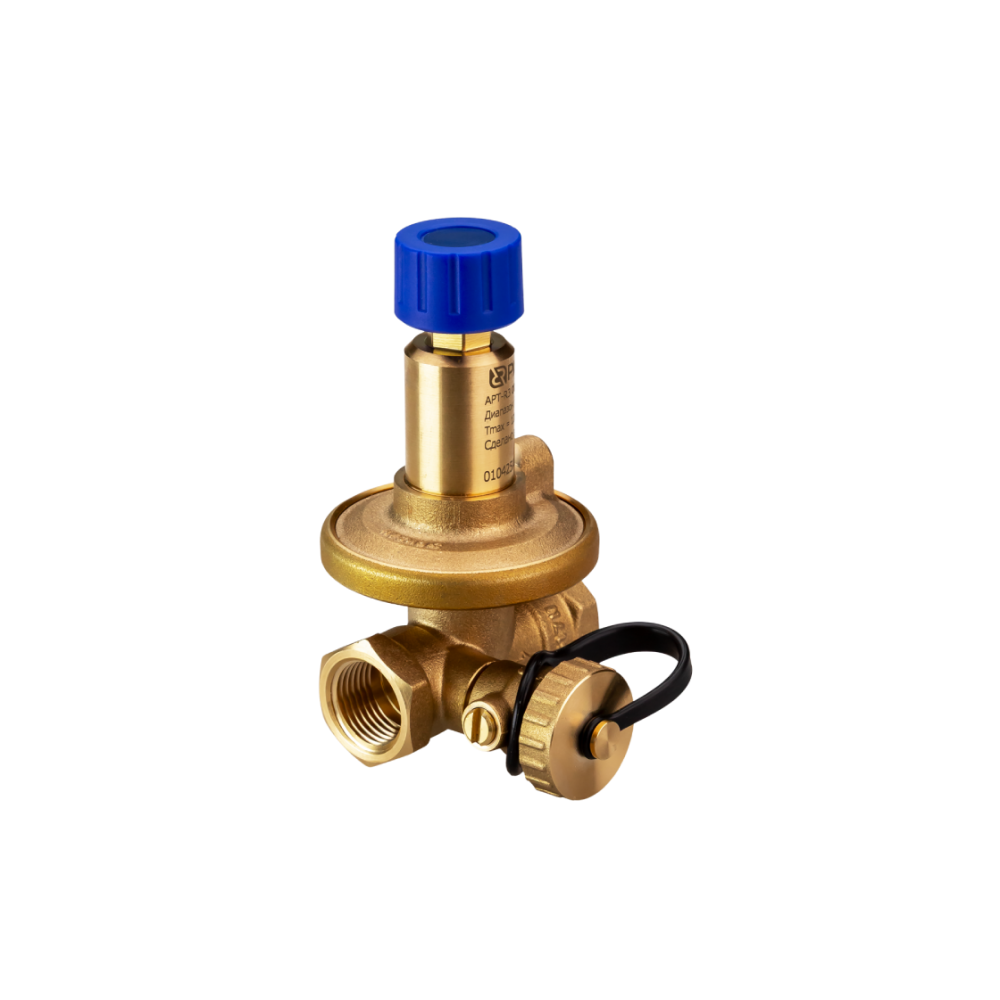

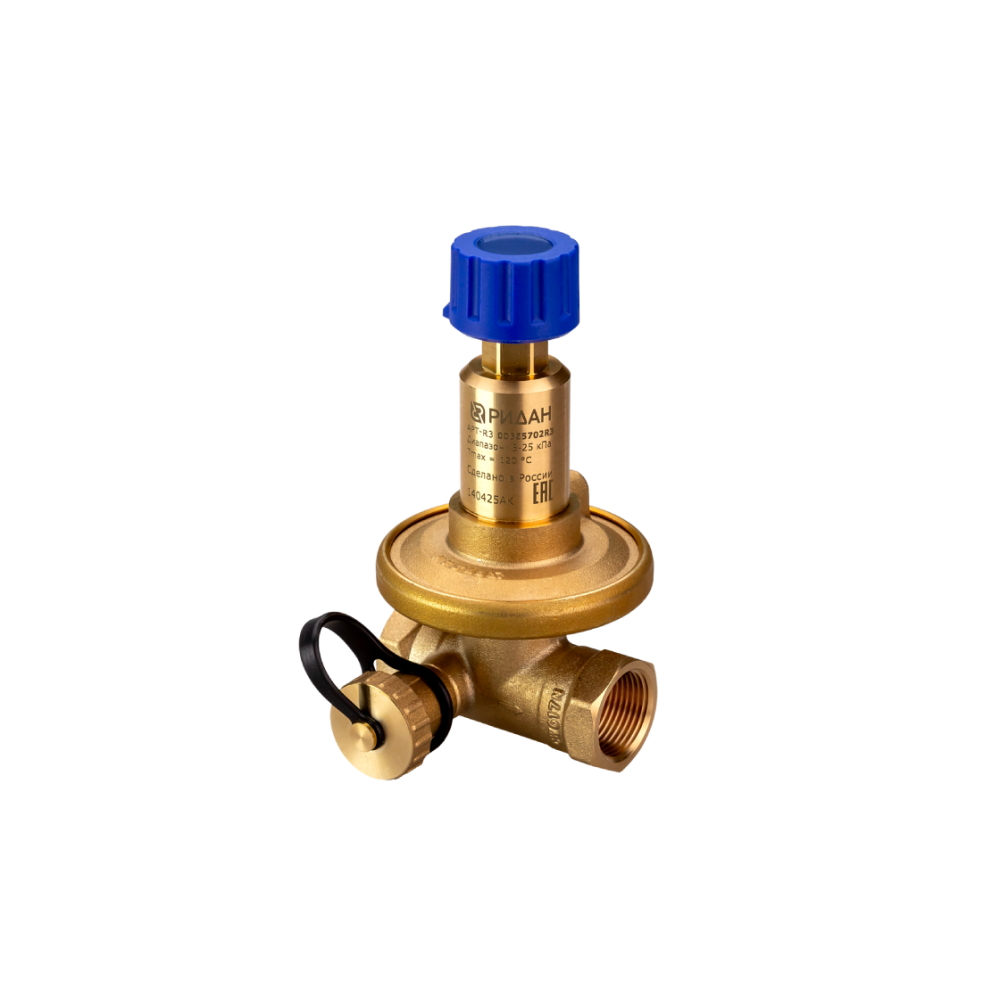

Ридан APT-R3 003Z5701R3 DN15 применяют в трубопроводных системах тепло- и холодоснабжения с переменным расходом среды от 0 до 100%. Клапан поддерживает гидравлическую балансировку ветви у потребителя и не предназначен для контакта с питьевой водой в хозяйственно-питьевом водоснабжении.
Встроенный мембранный блок поддерживает постоянный перепад давлений на регулируемом участке. При изменении положения термостатических или регулирующих клапанов на других участках система сохраняет необходимую мощность у каждого потребителя, а динамическая балансировка помогает улучшить комфорт в помещениях и оптимизировать энергопотребление.
Модель 003Z5701R3 имеет DN 15, внутреннюю резьбу G 1/2 и Kvs 1,6 м³/ч. Настройка ΔP выполняется в диапазоне 0,05–0,25 бар; на странице производителя для APT-R3 раскрыт диапазон 5–25 кПа, шаг 1 кПа за один оборот и заводская настройка 10 кПа.
Корпус и конус клапана изготовлены из латуни, пружина — из нержавеющей стали, мембрана и уплотнения — из EPDM. Клапан рассчитан на PN 16, максимально допустимый перепад давлений 1,5 бар, температуру рабочей среды до 120 °C, воду и водные растворы гликоля концентрацией до 50%.

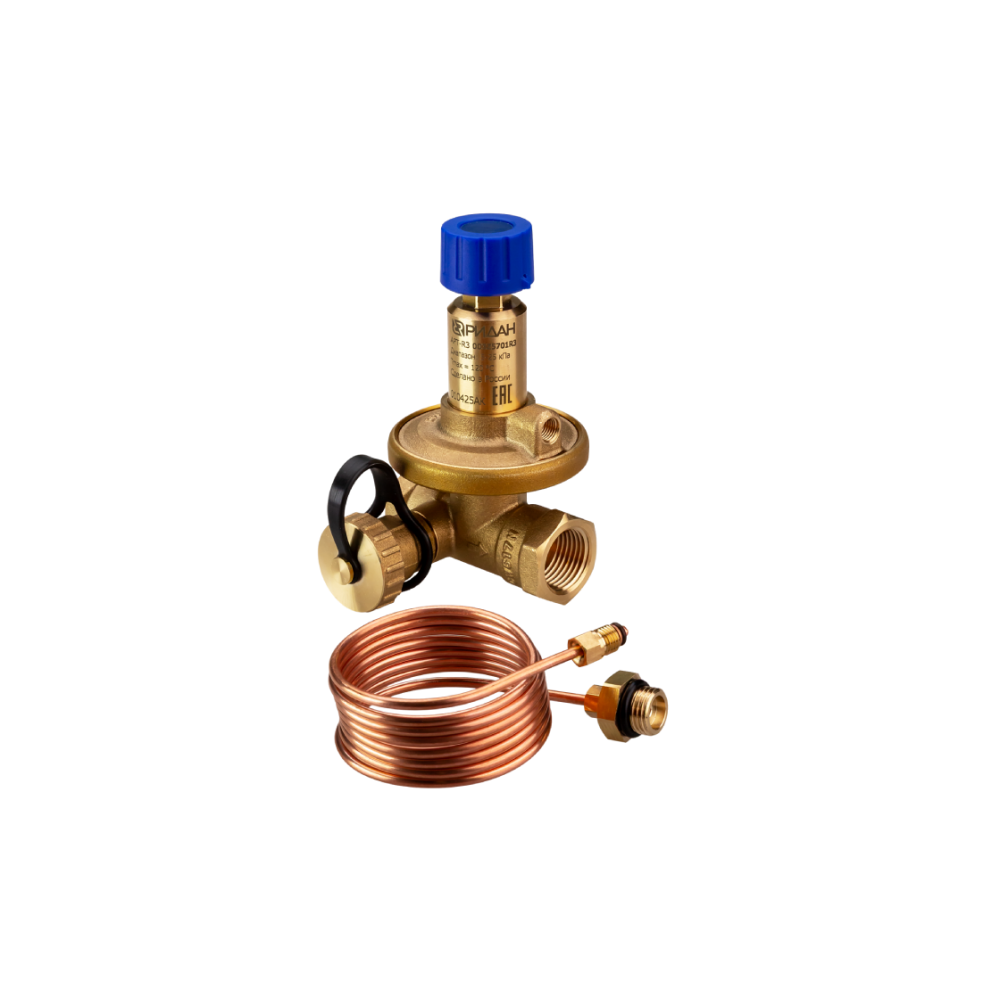

APT-R3 устанавливается только на обратный трубопровод; стрелка на корпусе должна совпадать с направлением движения жидкости. На подающем трубопроводе используется клапан-партнер MVT-R для импульсной трубки, измерения и ограничения расхода; в комплект входят клапан APT-R3, импульсная трубка, адаптер G1/4, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z5701R3;
- серия: Ридан APT-R3;
- DN 15, PN 16;
- присоединение к трубопроводу: внутренняя резьба G 1/2;
- Kvs: 1,6 м³/ч;
- диапазон настройки ΔP: 0,05–0,25 бар;
- максимально допустимый перепад давлений: 1,5 бар;
- импульсная трубка: 1,2 м.
Документы на Регулятор перепада давления Ридан APT-R3 003Z5701R3 DN15 5-25 кПа:
