- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5702R3-300
- Артикул: 003Z5702R3
- Бонусные баллы: Бонусы
- Срок поставки: 3-5 рабочих дней
- Группа товаров
- регуляторы перепада давления
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 20
- Диапазон перепада давления, бар
- 0,05-0,25
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 2,5
- Материал уплотнения
- EPDM
- Материал
- латунь
- Диаметр резьбы, дюймы
- 3/4"
- Длина импульсной трубки, м
- 1,2
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Температура макс., С
- 120
- Серия товаров
- APT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z5701R3 | 15 | 0,05-0,25 | 1,6 |  |
20 046 |
|
20 046 | |
| 003Z5702R3 | 20 | 0,05-0,25 | 2,5 |  |
22 068 |
|
22 068 |

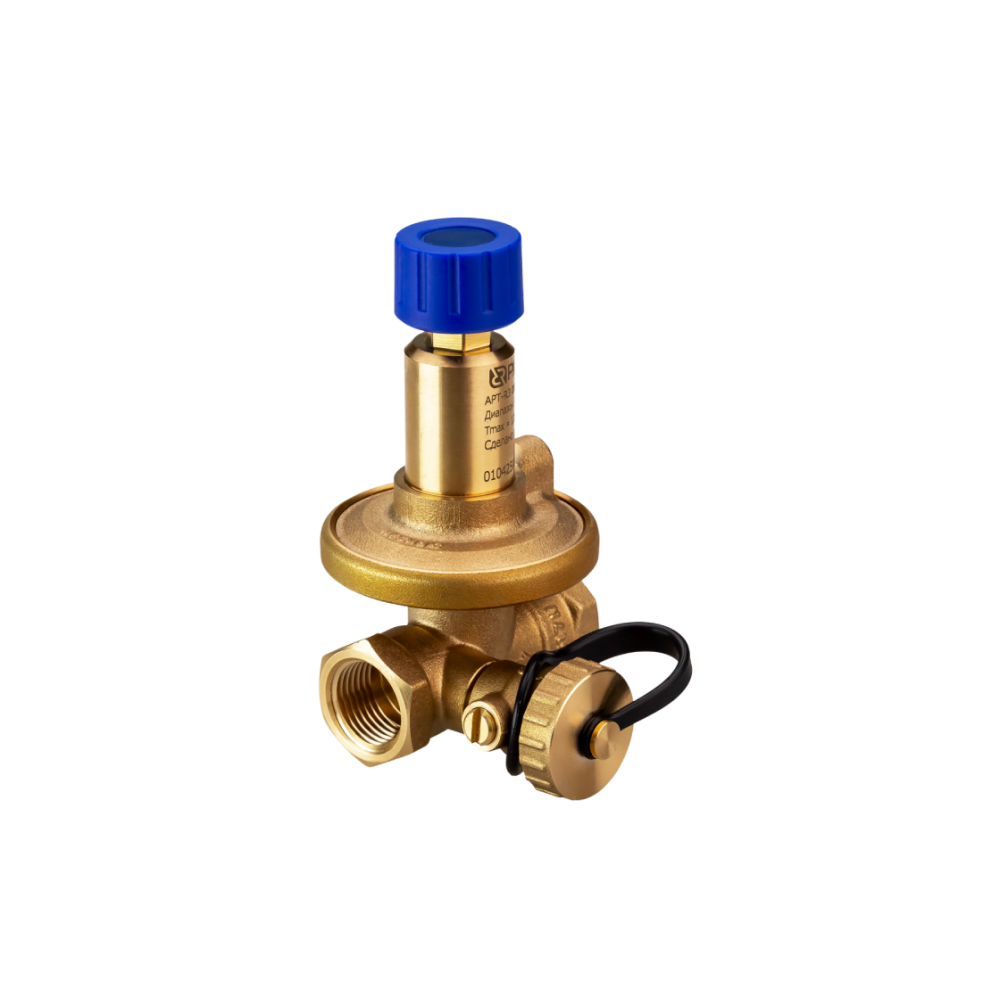

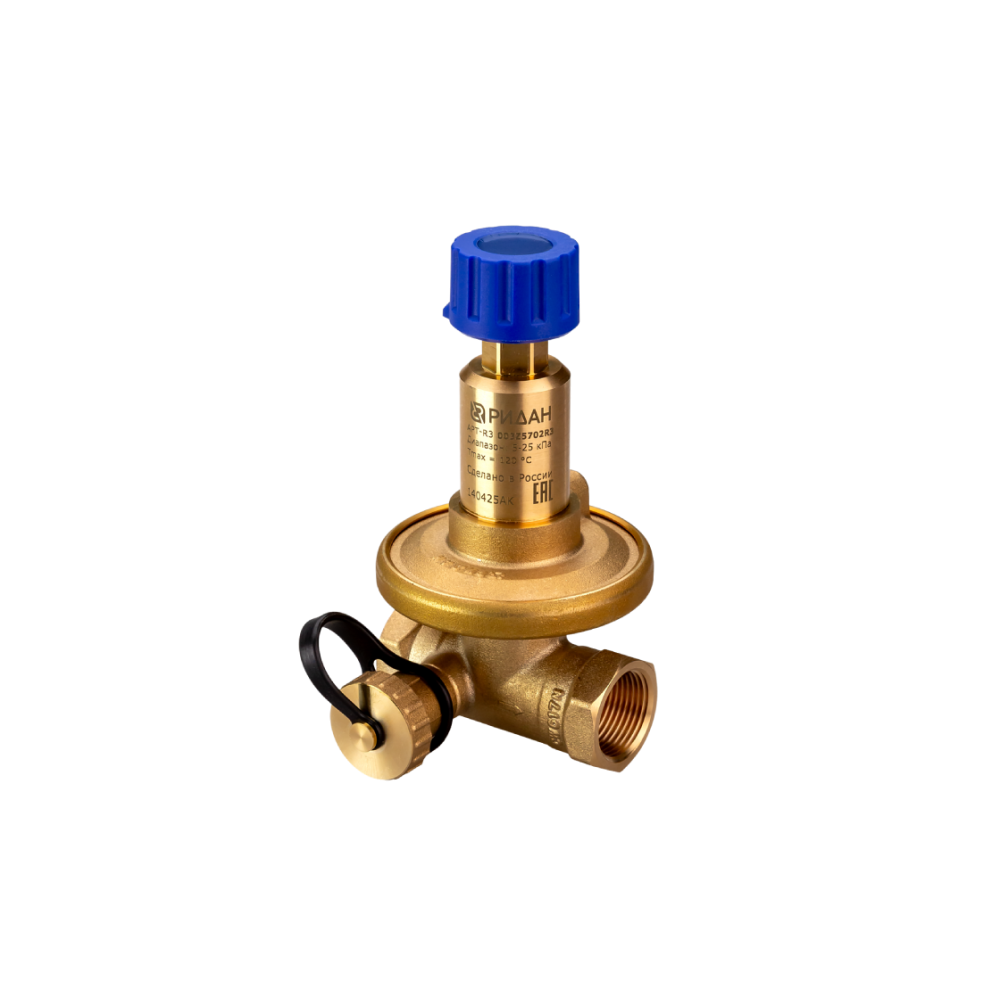

Регулятор перепада давления Ридан APT-R3 003Z5702R3 DN20 предназначен для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменном расходе рабочей среды. Клапан применяют в контурах, где расход через участок меняется в диапазоне от 0 до 100%.
Мембранный узел APT-R3 удерживает постоянный перепад давлений на регулируемом участке. Такая динамическая балансировка снижает влияние соседних регулирующих и термостатических клапанов на обслуживаемую ветвь, поддерживает требуемую мощность у потребителя и помогает оптимизировать энергопотребление системы.
Модель 003Z5702R3 выполнена с DN 20, присоединением через внутреннюю резьбу G 3/4 и пропускной способностью Kvs 2,5 м³/ч. Диапазон настройки ΔP составляет 0,05–0,25 бар; для APT-R3 также раскрыта настройка 5–25 кПа с изменением 1 кПа за один оборот и заводским положением 10 кПа.
Латунный корпус и латунный конус рассчитаны на рабочую среду из воды и водных растворов гликоля до 50%. Мембрана и уплотнения изготовлены из EPDM, пружина — из нержавеющей стали; рабочие границы включают PN 16, температуру до 120 °C и максимально допустимый перепад давлений 1,5 бар.

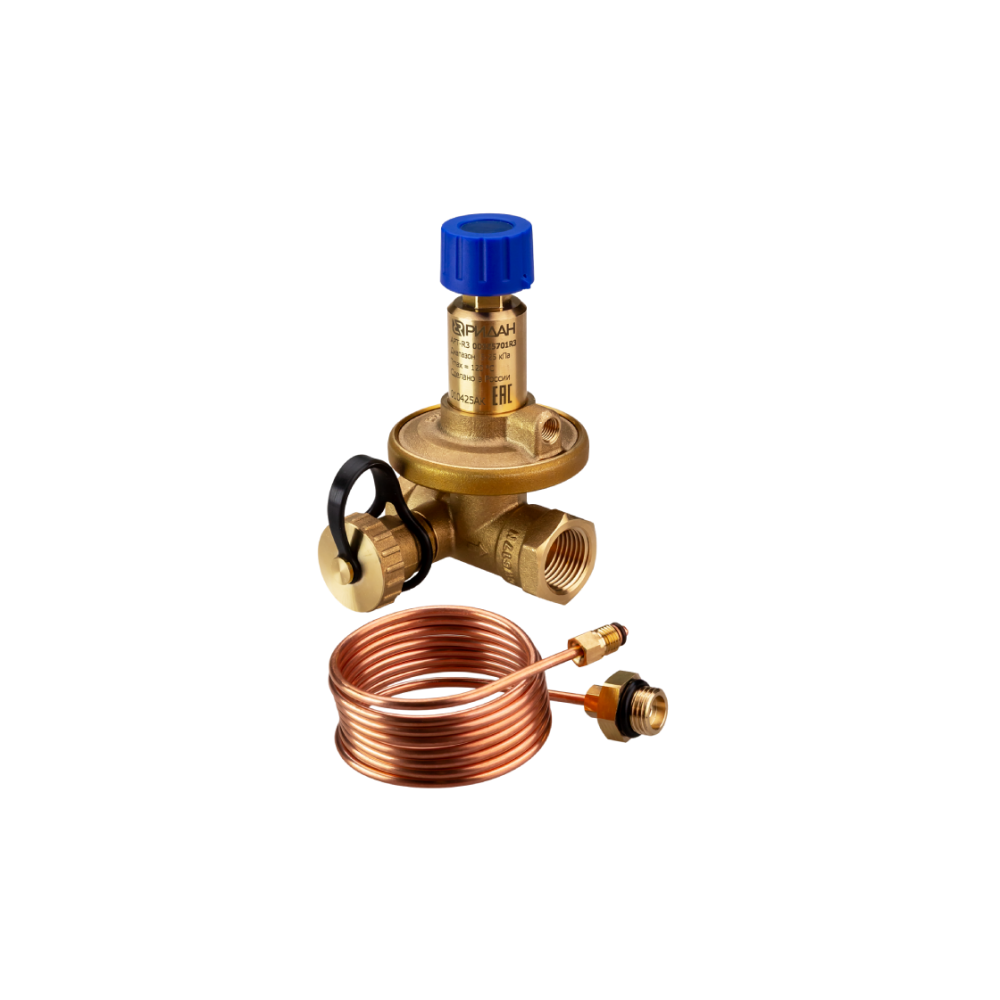

Клапан APT-R3 монтируется только на обратном трубопроводе по стрелке на корпусе. Для импульсной трубки, измерения и ограничения расхода на подающем трубопроводе устанавливается клапан-партнер MVT-R; поставка включает клапан APT-R3, импульсную трубку, адаптер для клапанов-партнеров с отверстием G1/4, паспорт и электронное руководство по эксплуатации.
- Артикул: 003Z5702R3;
- серия: Ридан APT-R3;
- DN 20, PN 16;
- присоединение к трубопроводу: внутренняя резьба G 3/4;
- Kvs: 2,5 м³/ч;
- диапазон настройки ΔP: 0,05–0,25 бар;
- максимально допустимый перепад давлений: 1,5 бар;
- рабочая среда: вода и водные растворы гликоля до 50%.
