- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1811R3
- Артикул: 003Z1811R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 3/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 15
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,055-0,33
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 0,275
- Отличительные особенности
- LF
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1812R3 | 15 |  |
19 618 |
|
19 618 | |||
| 003Z1813R3 | 20 |  |
21 516 |
|
21 516 |

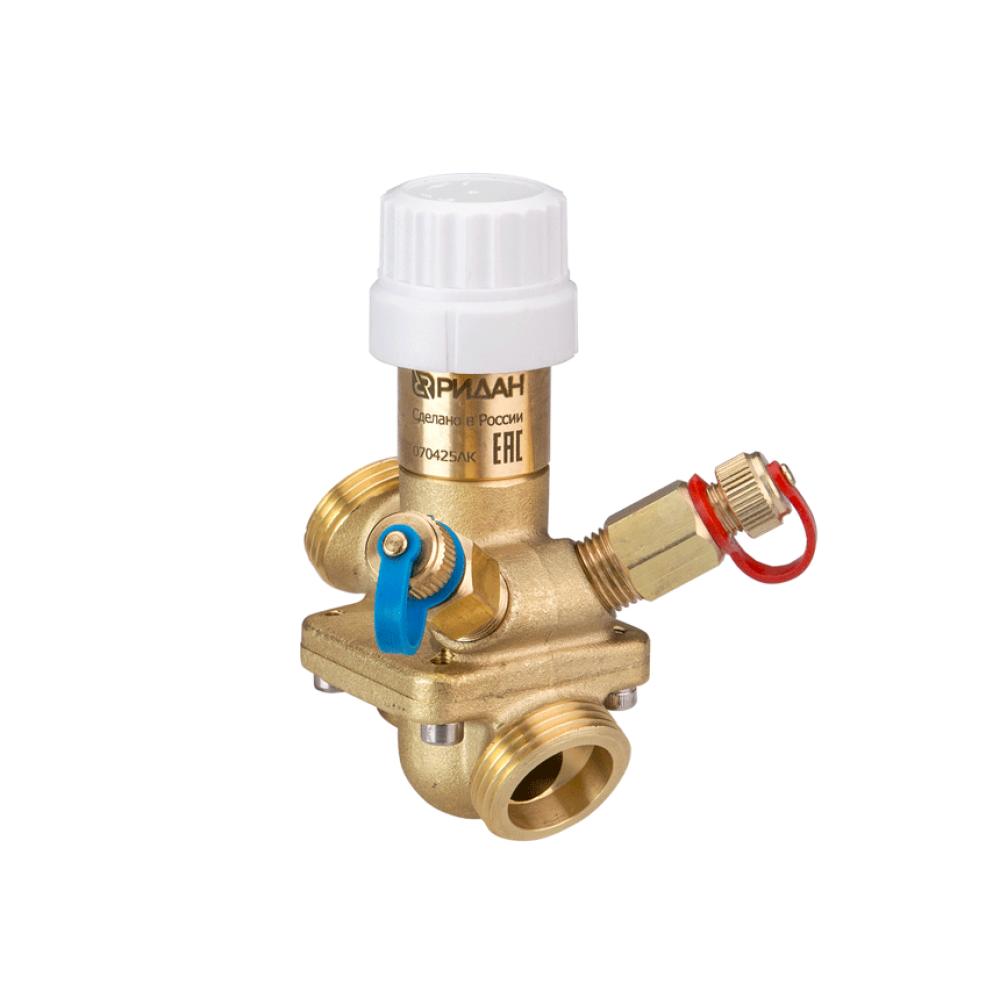

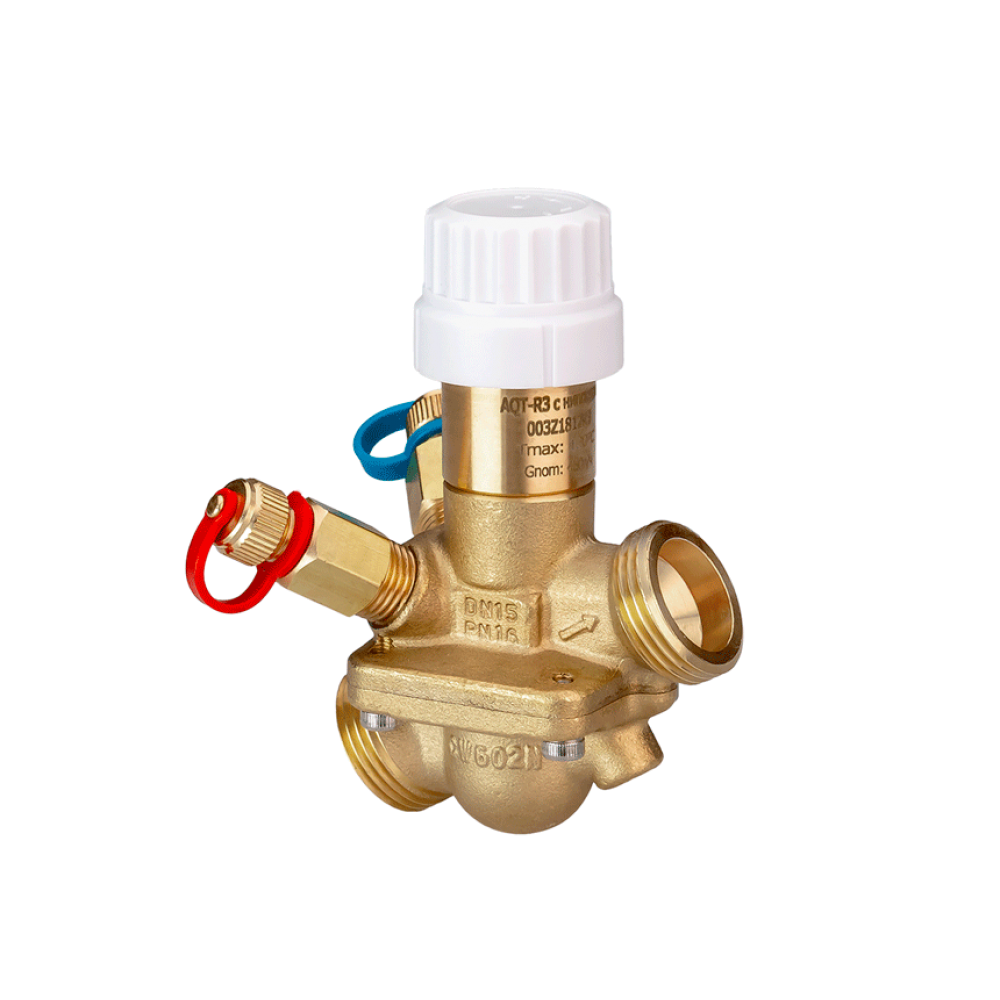

Автоматический балансировочный клапан с ниппелями Ридан AQT-R3 003Z1811R3 DN15 LF применяют для ограничения и стабилизации расхода в системах с постоянными гидравлическими характеристиками. Типовые места установки — однотрубные стояки систем отопления и контуры холодоснабжения установок кондиционирования воздуха.
AQT-R3 совмещает регулирующий клапан и автоматический стабилизатор расхода. Встроенный регулятор перепада давлений удерживает постоянный перепад на регулирующем клапане при колебаниях давления в трубопроводной сети, поэтому расход остаётся в заданных пределах на разных загрузках системы.
Модель 003Z1811R3 выполнена в DN 15 LF, подключается через наружную резьбу G 3/4 НН и оснащена измерительными ниппелями. Расходовой диапазон составляет 0,055–0,33 м³/ч; настройка ограничения выполняется по шкале N=2–12, номинальный расход при настройке 10 — 0,275 м³/ч.
Латунный корпус CW602N рассчитан на PN 16 и температуру рабочей среды до 120 °C. В конструкции применены конус регулятора перепада давлений из AISI 304, мембрана и уплотнения EPDM; рабочая среда — вода и водные растворы гликоля концентрацией до 50%.
Для работы клапана требуется минимальный перепад 0,16 бар, максимально допустимый перепад давлений — 4 бар. Измерительные ниппели дают доступ к контролю перепада на корпусе, а комплект поставки включает клапан AQT-R3, инструкцию по монтажу, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1811R3;
- серия: Ридан AQT-R3;
- DN 15 LF, PN 16;
- присоединение: наружная резьба G 3/4 НН;
- диапазон расхода: 0,055–0,33 м³/ч;
- настройка: N=2–12;
- номинальный расход при N=10: 0,275 м³/ч;
- с измерительными ниппелями.
Документы на Автоматический балансировочный клапан Ридан AQT-R3 003Z1811R3 DN15 LF:
