- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1814R3
- Артикул: 003Z1814R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1 1/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 25
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,34-1,87
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 1,7
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1812R3 | 15 |  |
19 618 |
|
19 618 | |||
| 003Z1813R3 | 20 |  |
21 516 |
|
21 516 |

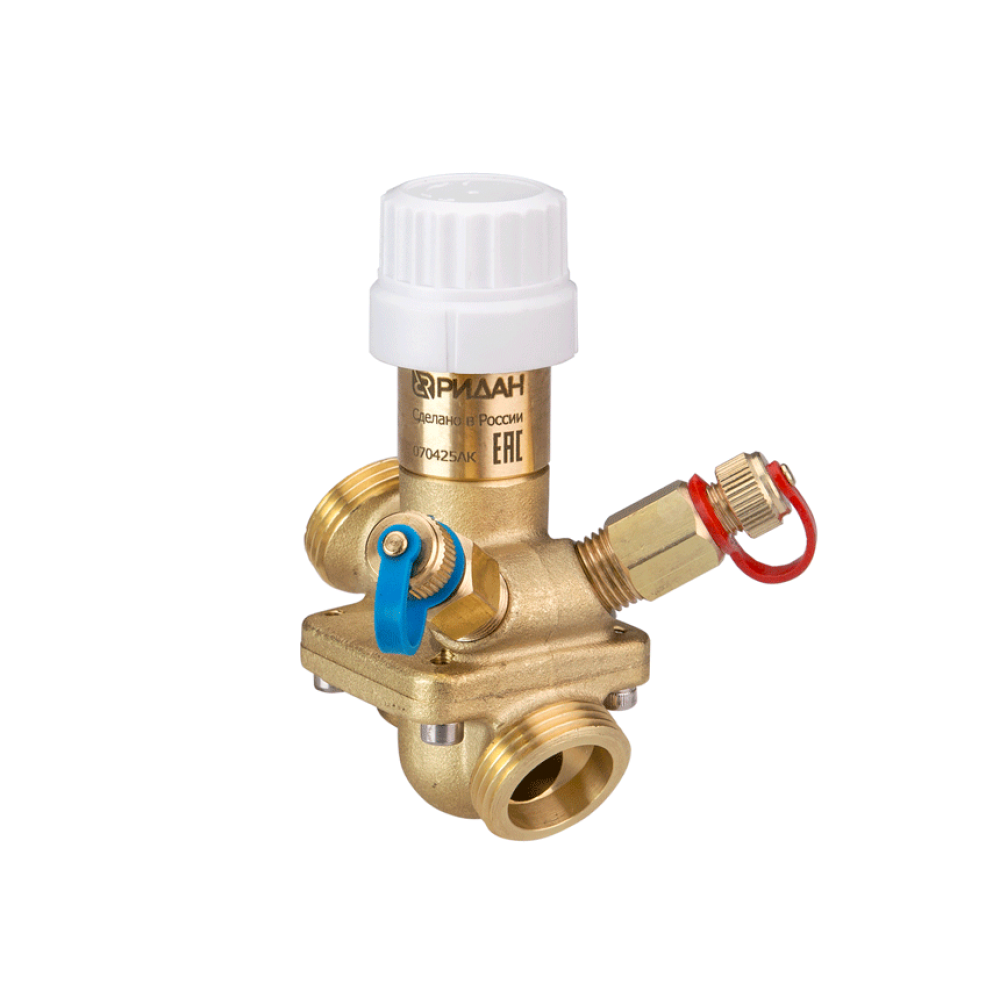

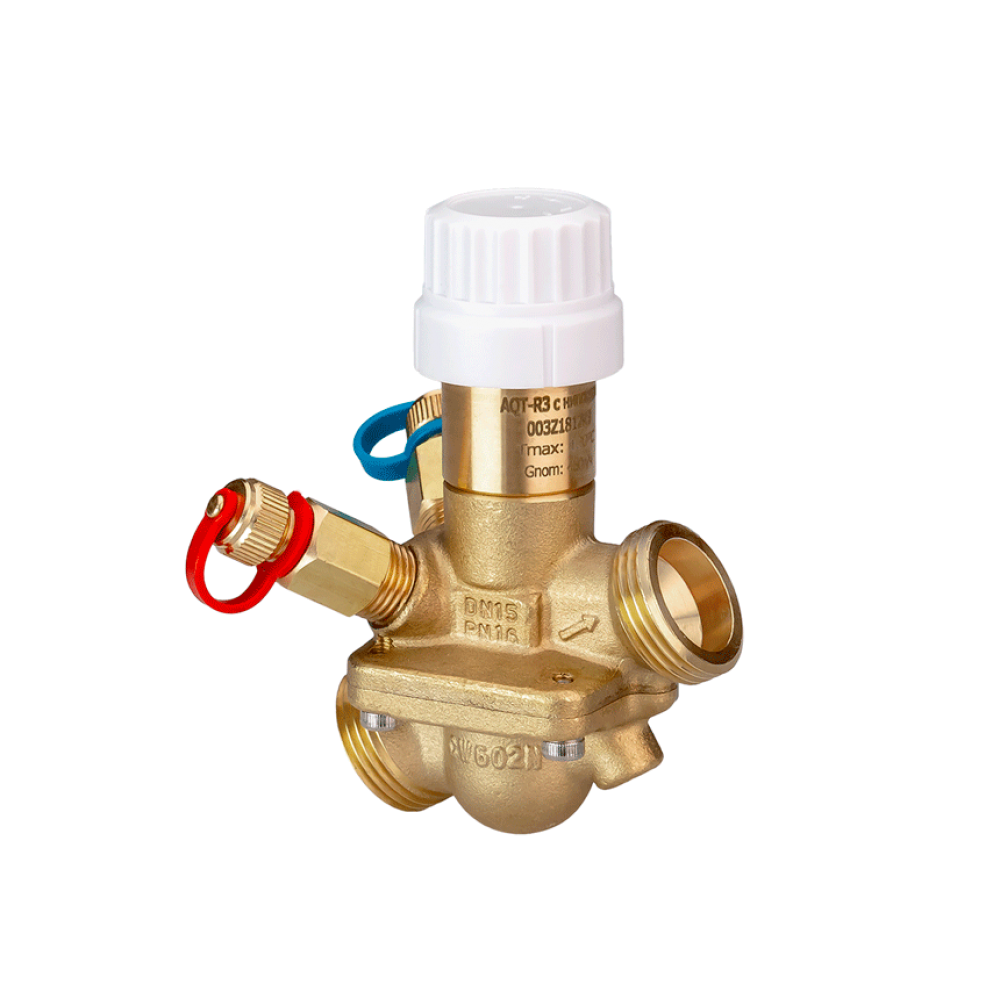

Ридан AQT-R3 003Z1814R3 DN25 с ниппелями — автоматический балансировочный клапан для ограничения и стабилизации расхода в системах с постоянными гидравлическими характеристиками. Его применяют в однотрубных стояках отопления и системах холодоснабжения установок кондиционирования воздуха.
Встроенный регулятор перепада давлений удерживает постоянный перепад на регулирующем клапане независимо от колебаний давления в трубопроводной сети. Клапан ограничивает расход на настроенном уровне и сохраняет стабильность регулирования при изменении загрузки системы.
Модель 003Z1814R3 имеет DN 25, резьбовое присоединение G 1 1/4 НН и измерительные ниппели. Расходовой диапазон составляет 0,34–1,87 м³/ч; настройка выполняется по шкале N=2–11, номинальный расход при настройке 10 — 1,7 м³/ч.
Рабочие границы модели включают PN 16, температуру среды до 120 °C, минимальный перепад для работы 0,2 бар и максимально допустимый перепад давлений 4 бар. Клапан рассчитан на воду и водные растворы гликоля до 50% и не применяется для контакта с питьевой водой в хозяйственно-питьевых системах.
Корпус выполнен из латуни CW602N, конус регулятора перепада давлений — из AISI 304, мембрана и уплотнения — из EPDM. Комплект состоит из клапана AQT-R3, инструкции по монтажу, паспорта и руководства по эксплуатации в электронном виде.
- Артикул: 003Z1814R3;
- серия: Ридан AQT-R3;
- DN 25, PN 16;
- присоединение: резьба G 1 1/4 НН;
- диапазон расхода: 0,34–1,87 м³/ч;
- настройка: N=2–11;
- номинальный расход при N=10: 1,7 м³/ч;
- с измерительными ниппелями.
Документы на Автоматический балансировочный клапан Ридан AQT-R3 003Z1814R3 DN25:
