- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1815R3
- Артикул: 003Z1815R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1 1/2"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 32
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,64-3,52
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 3,2
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1812R3 | 15 |  |
19 618 |
|
19 618 | |||
| 003Z1813R3 | 20 |  |
21 516 |
|
21 516 |

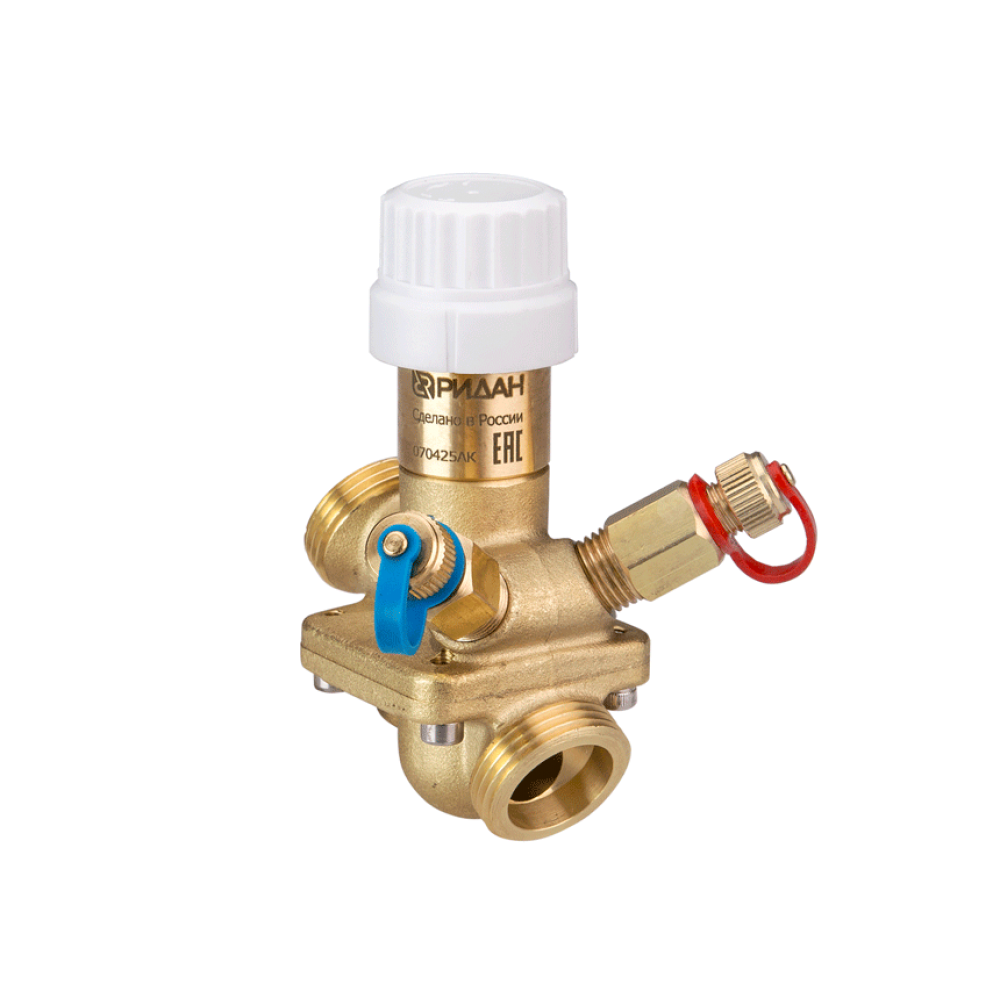

Модель 003Z1815R3 серии Ридан AQT-R3 — автоматический балансировочный клапан DN32 с измерительными ниппелями для ограничения и стабилизации расхода в системах с постоянными гидравлическими характеристиками. Клапан применяют в однотрубных стояках отопления и в системах холодоснабжения установок кондиционирования воздуха.
Встроенный регулятор перепада давлений поддерживает постоянный перепад на регулирующем клапане независимо от колебаний давления в трубопроводной сети. AQT-R3 удерживает максимальный расход на настроенном уровне, а при установке электрического или термогидравлического привода добавляет функцию регулирующего клапана.
DN 32 соединяется с трубопроводом резьбой G 1 1/2 НН, исполнение оснащено измерительными ниппелями. Расходовой диапазон составляет 0,64–3,52 м³/ч; настройка выполняется по шкале N=2–11, номинальный расход при настройке 10 — 3,2 м³/ч.
Клапан работает при PN 16 и температуре рабочей среды до 120 °C. Минимальный перепад, требуемый для работы, составляет 0,2 бар, максимально допустимый перепад давлений — 4 бар; рабочая среда — вода и водные растворы гликоля до 50%.
Корпус AQT-R3 изготовлен из латуни CW602N, конус регулятора перепада давлений — из AISI 304, мембрана и уплотнения — из EPDM. Клапан не предназначен для контакта с питьевой водой, а комплектность включает клапан AQT-R3, инструкцию по монтажу, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1815R3;
- серия: Ридан AQT-R3;
- DN 32, PN 16;
- присоединение: резьба G 1 1/2 НН;
- диапазон расхода: 0,64–3,52 м³/ч;
- настройка: N=2–11;
- номинальный расход при N=10: 3,2 м³/ч;
- с измерительными ниппелями.
Документы на Автоматический балансировочный клапан Ридан AQT-R3 003Z1815R3 DN32:
