Комплектующие кровельной воронки: что действительно влияет на надежность узла

Кровельная воронка надежна только как часть полного рабочего узла на крыше. Здесь важны корпус, выпуск, защитная корзина, узел зажима, верхняя часть, добор по высоте и совместимость с покрытием. Если хотя бы одна деталь выбрана по остаточному принципу, приемная точка быстро теряет герметичность или рабочий проход.

Для плоской кровли нужно понять, откуда приходит поток, как узел будет обслуживаться и чем он отличается от трапового решения. Ниже разбираем комплект по делу: какие элементы обязательны, где нужен промежуточный сбор и почему правильный подбор важнее привычки покупать только корпус.

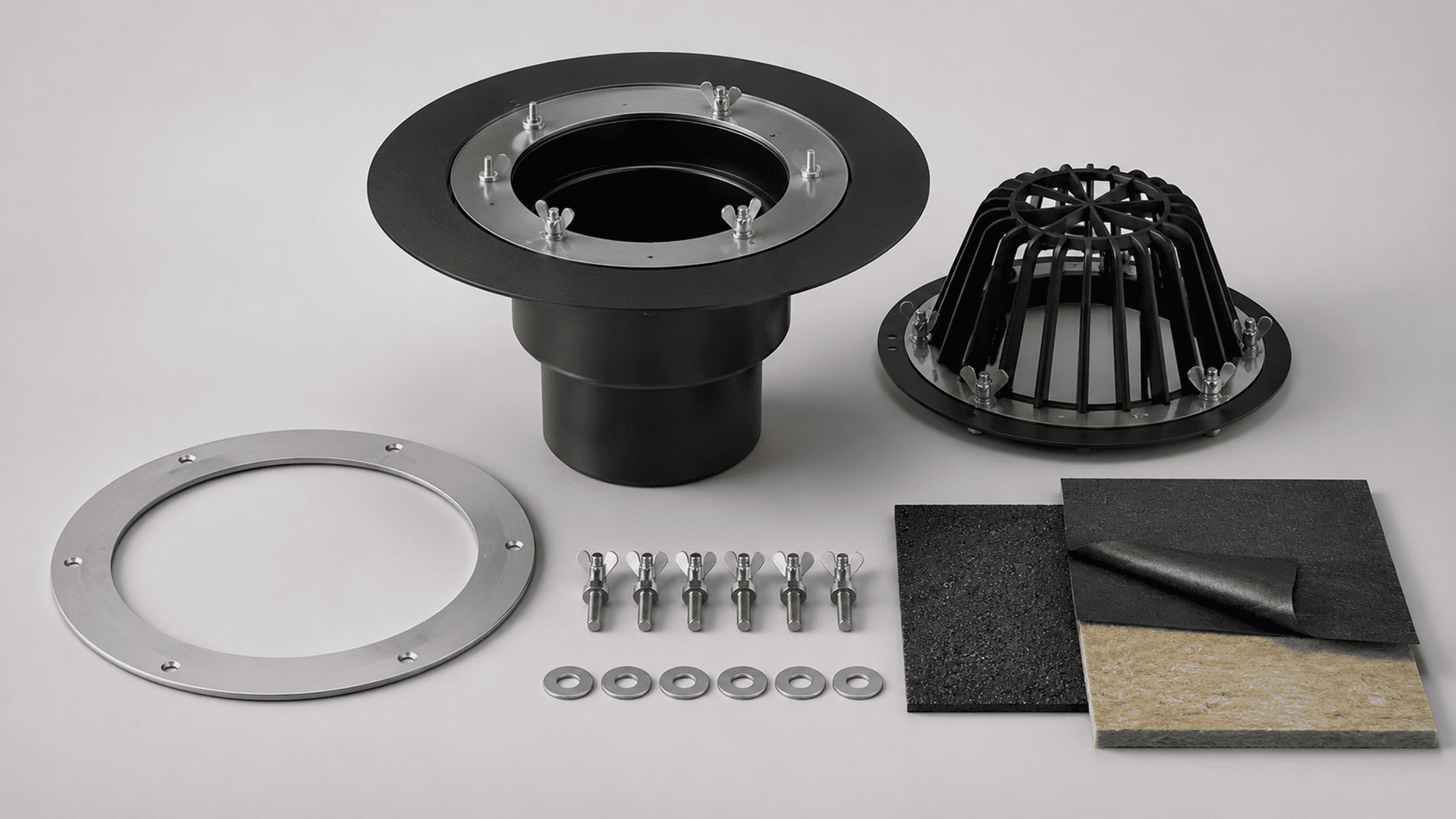

Что входит в рабочий узел

Когда на объект привозят только корпус и выпускной патрубок, заказчик получает не рабочий узел, а заготовку. Рабочая кровельная воронка почти всегда собирается из нескольких деталей, и каждая деталь закрывает свой риск. Один элемент держит примыкание, другой защищает вход, третий выводит уровень поверхности, четвертый снимает промежуточный поток из пирога. Поэтому воронки для разных типов кровли не сводят к одному артикулу только по диаметру.

В базовый комплект обычно входят корпус, фланец, верхняя защитная часть и соединение с трубой. Если покрытия многослойные, утепленные или эксплуатируемые, добавляются межслойный сбор, добор по высоте и сервисный верх с крышкой или решеткой. На этом этапе уже видно, что траповые узлы и воронки работают в разных сценариях: локальные приемники решают свою задачу на поверхности, а кровельная приемная точка работает внутри общей схемы водоотвода крыши.

Полезно сразу разделять, какой элемент отвечает за гидроизоляция, какой элемент нужен для верхнего прохода, какой элемент помогает обслуживанию, а какой элемент нужен только из-за конструкции покрытия. Такой разбор сокращает число случайных замен и помогает понять, почему одна кровельная точка собирается быстро, а другая требует промежуточный сбор, добор по высоте и отдельный выпуск к стояку.

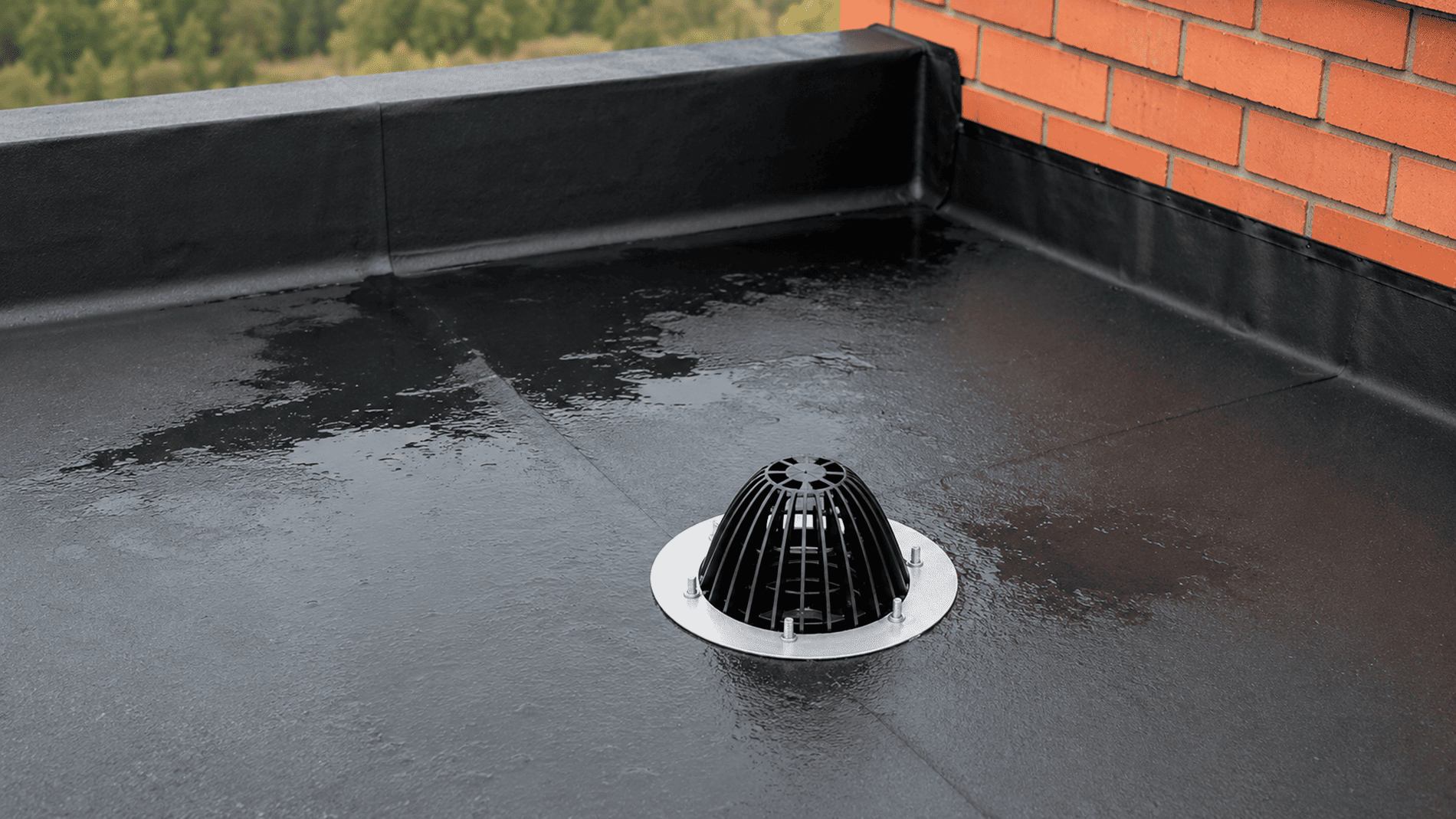

Почему листвоуловитель нельзя считать мелочью

Листвоуловитель воспринимают как простую видимую деталь, но именно он первым встречает мусор, пленку, остатки мембраны и мелкий строительный сор. Если такая вставка снята, заменена случайной сеткой или плохо фиксируется в корпусе, воронки теряют запас по проходу задолго до того, как проблема дойдет до стояка. Для кровли с редким сервисом это особенно опасно, потому что очистка происходит уже после накопления грязи в приемной зоне.

Хорошая защитная корзина должна сниматься без разрушения узла и без риска задеть фланец либо ковер. На кровли с балластом, настилом или оборудованием это проверяют заранее, потому что верхняя сервисная часть работает отдельно, а листвоуловитель отвечает именно за вход в корпус. Если смешать эти функции, воронки кажутся обслуживаемыми только на бумаге.

Есть и практический момент: такая защита влияет не только на чистоту, но и на то, как сохраняется пропускная способность входа после сезона. На больших крышах, где рядом стоят траповые узлы, засоренный вход часто маскирует реальную причину аварии. Люди начинают винить трубу или стояк, хотя воронки теряют рабочий режим уже в приемной чаше. Поэтому в нормальном заказе листвоуловитель не идет приложением, а считается обязательной деталью.

«Для кровельной воронки опаснее всего компромиссный комплект: корпус выбран правильно, а защитный верх, узел зажима или добор по высоте подобраны по остаточному принципу. Именно тогда узел начинает течь или терять проход не сразу, а после первого сезона.»

— Максим Стаховский, эксперт компании Феникс

Фланец и контур зажима

Когда на объекте говорят, что течет воронка, проблема часто не в выпуске, а в зоне примыкания покрытия к корпусу. Здесь решает фланец, а на некоторых схемах и прижимной узел. Именно фланец задает устойчивый обжим вокруг приемной части, чтобы ковер не разошелся при нагреве, усадке или подвижке пирога. Если такой элемент выбран по привычке, а не по материалу покрытия, вода уходит под ковер раньше, чем попадает в трубу.

На сложных узлах отдельно оценивают исполнение с фланцем из нержавеющей стали. Такое решение уместно там, где узел часто разбирают или где нужна стабильная механическая фиксация после нескольких циклов сервиса. Но даже фланцем из нержавеющей стали нельзя компенсировать ошибку подбора по покрытию. Если гидроизоляция и зажим спорят между собой, кровельная точка остается уязвимой.

Зажимной контур тоже нельзя абстрагировать от пирога. Для одного объекта достаточно штатного зажима, для другого нужен усиленный вариант с повышенной механической фиксацией, а для третьего важнее совместимость с ремонтным ковром. Поэтому воронки не сравнивают только по красивому верху: фланец и примыкание определяют, как именно узел переживет реальные деформации покрытия.

Зачем нужны дренажный контур и надставной добор

На многослойной кровли вода приходит к приемной точке не только сверху. Часть потока движется внутри конструкции и требует отдельного съема. Для этого воронки собирают с дренажный уровнем и узлом на промежуточной отметке. Без такой связки вода из слоя утепления, стяжки или межслойного прослоя остается в пироге и постепенно переводит узел из расчетного режима в компромиссный.

Надставной добор нужен тогда, когда рабочая отметка поверхности оказывается выше корпуса. Это типовая ситуация для эксплуатируемой кровли, для настилов, плитки и участков, где проектировщик добавляет несколько уровней покрытия. Такой переход позволяет вывести верх аккуратно и не потерять доступ к обслуживанию. Если надставной элемент не проверен заранее, узел либо уходит ниже поверхности, либо начинает мешать проходу и сервису.

Дренажное кольцо и добор по высоте всегда проверяют вместе. Один элемент собирает промежуточный поток, другой элемент выводит рабочую отметку. Если оставить только одно решение, кровельная схема все равно останется неполной. Поэтому воронки для сложной кровли редко продаются как одна деталь: реальный комплект всегда шире корпуса.

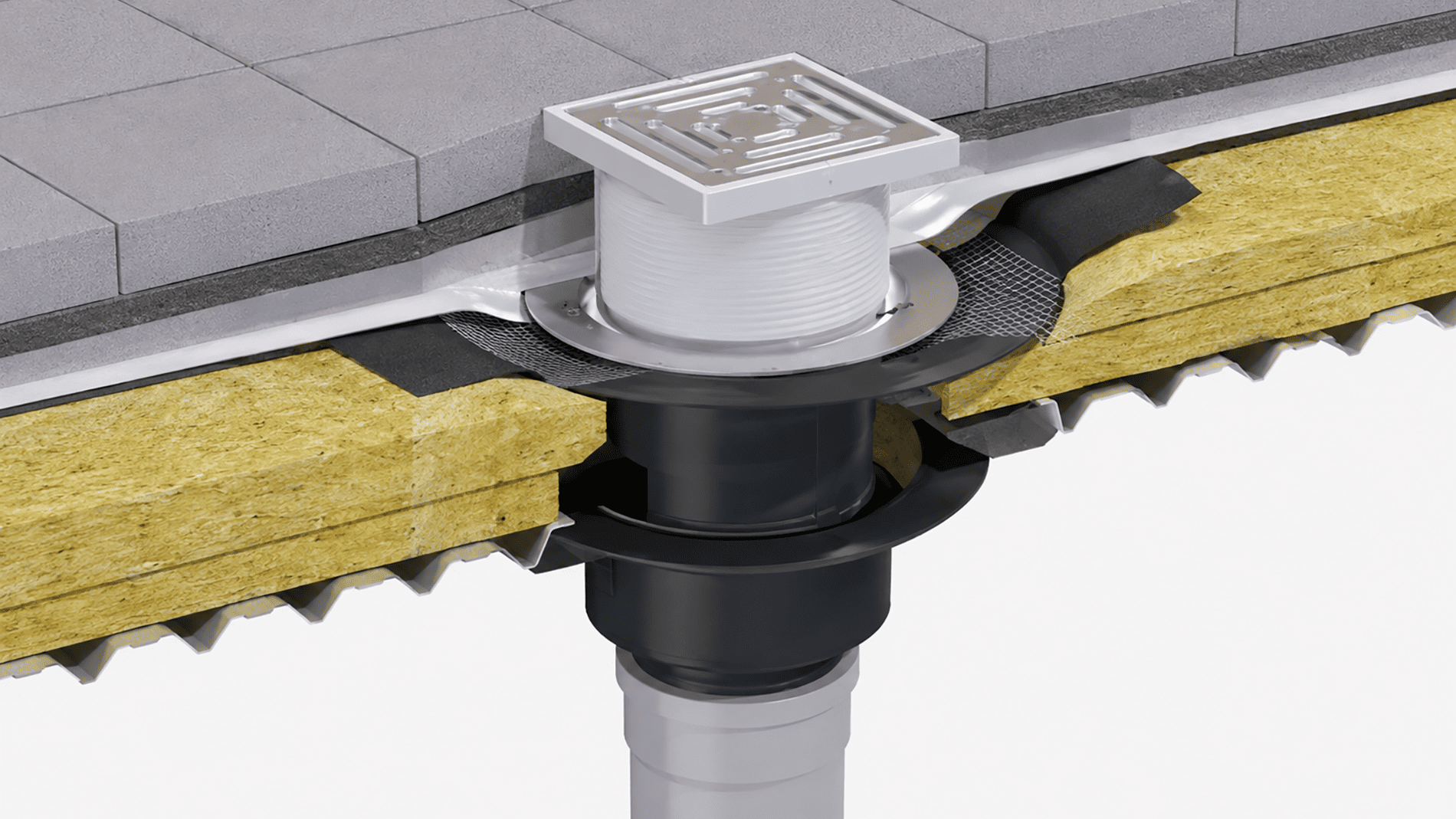

Что показывает разрез узла

В разрезе хорошо видно, как промежуточный уровень связан с корпусом и где работает надставной добор. Такой разбор нужен не только проектировщику. Монтажные бригады по нему быстрее понимают, какой элемент нельзя менять местами, где начинается гидроизоляционный слой и почему межслойный сбор нельзя переносить произвольно. Когда схему читают заранее, воронки и траповые узлы перестают смешивать в одном узле.

Если конструкция идет по профлисту или над холодной зоной, путь из внутренних слоев приходится увязывать еще и с основанием. Тогда важны выпуск, опорная часть, толщина пирога и то, как именно соединение работает при сезонной подвижке. Здесь одна и та же кровельная приемная точка может получить разный комплект даже при одинаковом DN.

Материалы, серия и водосточные линии

Отдельной проверки требует материал примыкания. Одна кровельная схема работает с битумным ковром, другая кровельная схема собирается под мембрану, третья кровельная схема идет на ремонтную надстройку. В каждой из них гидроизоляция, зажимной контур и верхняя сервисная часть должны работать как единый элемент. Если гидроизоляция менялась по ходу ремонта, кровельная точка пересобирается заново по факту нового пирога, а не по старой спецификации.

Серия HL полезна там, где проектировщику важно заранее разложить элементы узла по функциям. Одна позиция HL отвечает за прием, другая помогает увязать выпуск и сервисную часть, а еще один элемент этой серии проверяется по высоте и по совместимости с трассой. Такой подход особенно удобен, когда линии отвода собираются поэтапно, а ветки отвода должны быть разведены без смешения с локальными приемниками на поверхности. Воронки в такой схеме легче сравнивать не по бренду, а по рабочей роли внутри узла.

Есть и материалная часть, которую часто пропускают. Если верх связан с решеткой из нержавеющей стали, важно проверить, как металлическое исполнение сочетается с крепежом и частой разборкой. Если в узле уже есть изолирующий слой со своей жесткостью, каждый элемент нужно проверить на совместимость заранее. Для монтажника это не теория: один неверный элемент в зоне примыкания делает всю кровельная сборку спорной, даже если сами воронки подобраны по диаметру правильно.

Полезно заранее составить короткую ведомость: какие воронки работают на основном поле, какие воронки стоят у парапета, где в проекте остаются трапы, какой элемент отвечает за сервисный верх и какой элемент связан с примыканием. В этой же ведомости отмечают, где нужна гидроизоляция ремонтного слоя, где допустим дренажный сбор из промежуточной зоны и как именно кровельная точка связывается со стояком. Такой документ добавляет работы на старте, но потом экономит время на монтаже и не дает смешивать воронки, трапы и отдельный элемент добора в одну случайную спецификацию.

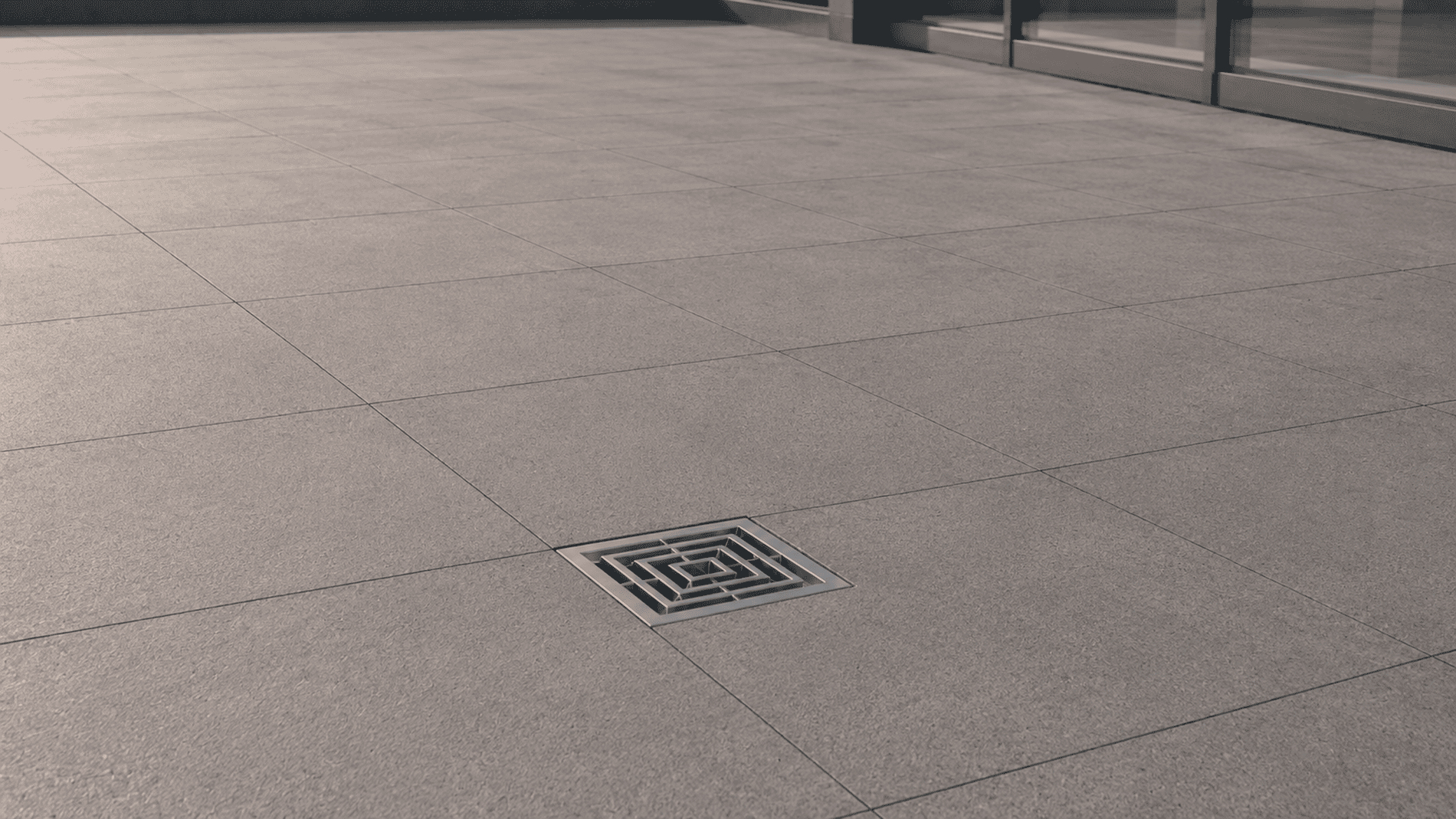

Верхняя часть с решеткой и где здесь трапы

На участках с проходом, плиткой или настилом верхняя часть с решеткой нужна не ради внешнего вида, а ради сервиса и безопасного прохода. Поверхность должна оставаться удобной для эксплуатации, при этом воронки должны сохранять доступ к очистке. Именно поэтому сервисный верх подбирают по высоте, нагрузке и формату покрытия, а не просто по каталожной картинке.

Решение с решеткой из нержавеющей стали уместно там, где важна износостойкость и частая разборка. Но верхняя деталь не отменяет защитную корзину. Одна часть отвечает за поверхность, другая часть защищает вход. Если заменить одно другим, воронки быстрее забиваются, а персонал получает неудобный сервис. На сложных участках это проявляется уже после нескольких циклов эксплуатации.

Здесь чаще всего и путают трапы с кровельной приемной точкой. Траповые узлы похожи по логике верхнего доступа, но решают другую задачу и работают в других зонах. Поэтому такие приемники полезно держать в проекте отдельно: если на объекте есть и трапы, и воронки, у каждой позиции должен быть свой маршрут потока, свой верх и свой сценарий обслуживания.

Типовые ошибки при подборе

Первая ошибка - считать, что кровельная воронка равна корпусу и выпуску. Вторая ошибка - отложить листвоуловитель, фланец и дренажный добор на потом. Третья ошибка - подбирать детали только по DN, не увязывая их с покрытием, сервисом и схемой потока. Четвертая ошибка - переносить логику трапа на кровельный узел, потому что сверху элементы кажутся похожими.

Пятая ошибка - забывать, что гидроизоляция проверяется вместе с фланцем и креплением. Если гидроизоляция менялась по ходу ремонта, прежний комплект может уже не работать в новых условиях. Шестая ошибка - не считать высоту пирога и не проверять, нужен ли переход по высоте. Седьмая ошибка - не закладывать промежуточный сбор для слоев, где вода приходит не только сверху. Восьмая ошибка - не смотреть, как водосточные линии расходятся после приемной точки и где водосточные ветки соединяются со стояком.

Есть и эксплуатационные просчеты. На больших участках иногда не разводят, где стоят воронки, а где траповые узлы, и потом смешивают сервисные задачи. На узлах с оборудованием не проверяют, снимается ли защитная корзина. На покрытиях с проходом берут верх без учета нагрузки. Формально узел собран, но в реальности каждая такая ошибка отнимает ресурс у покрытия. Именно поэтому каждый элемент и каждая кровельная позиция должны быть зафиксированы еще до закупки.

Практический чек-лист перед заказом

Перед закупкой полезно пройти короткую сверку и зафиксировать, какие комплектующие действительно нужны для конкретной кровли.

Отдельно полезно проверить, как воронки будут обслуживаться после сдачи объекта. Если рядом стоят трапы, оборудование или ограждения, сервисная логика меняется: одной точке нужен быстрый доступ к корзине, другой нужен верх, который не мешает проходу, третьей нужен отдельный элемент для спокойной разборки без затрагивания примыкания. На этом же шаге смотрят, где именно гидроизоляция будет ремонтироваться при сервисе и не переводит ли дренажный путь узел в конфликт с соседними слоями.

На практике удобно раскладывать воронки по группам еще до заказа. Одни воронки работают на основном поле, другие воронки страхуют участки рядом с парапетом, оборудованием или переходами покрытия. Когда монтаж идет в несколько этапов, такая разбивка помогает не перепутать приемные точки с траповыми узлами, вовремя проверить сервис и не потерять комплектующие при поэтапной закупке. Это особенно полезно на длинных объектах с несколькими очередями работ и поставок.

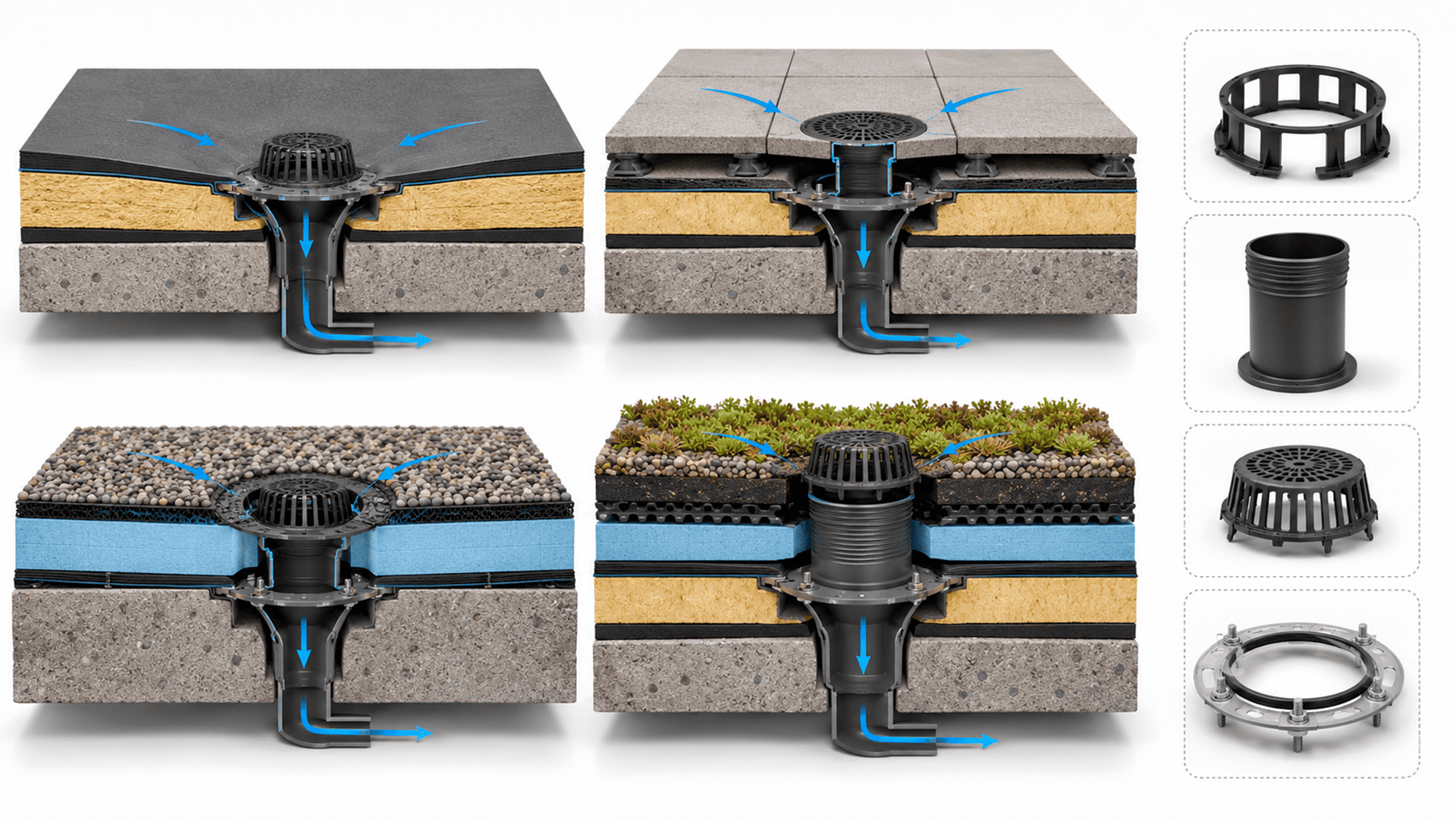

Таблица выбора

Подбирать комплектующие удобнее не по одному артикулу корпуса, а по сценарию узла и по типу кровли.

Если сделать такую таблицу заранее, воронки сразу расходятся по ролям: одна группа работает на основном поле, вторая группа страхует сложные зоны, а трапы остаются в своих местах и не спорят с приемниками кровли. Для закупки это удобно еще и потому, что каждый элемент попадает в понятную строку спецификации, а монтажная бригада видит, какой элемент должен прийти на объект вместе с фланцем, выпуском и сервисной частью.

Итог

Кровельная воронка работает надежно только тогда, когда узел собран как система, а не как карточка товара из каталога. В финальной сверке проверяют паспорт изделия, сертификаты, наличие муфты, гайки, монтажные детали, устройство выпуска, область применения и срок службы. Для плоской кровли особенно важны дренажное кольцо, надставной элемент, обжимным фланцем выполненное примыкание, участок с прижимным фланцем, прижимной контур, решеткой из нержавеющей стали оформленная верхняя часть и совместимость со стального листа основанием.

Если узел собирается для промышленные объекта или для строительства в Москве и регионах, отдельно смотрят, как применяется эта серия, нужен ли вариант с электрообогревом, подходят ли канализационные и вентиляционные переходы, требуются ли обратные клапаны, затворы, удлинитель, арматура, металлические и пластиковые детали, чугунные либо резиновым контуром усиленные части. Здесь же сверяют, как ведет себя рулонная или полимерной структуры гидроизоляция, есть ли пароизоляции соседний слой, достаточно ли плиты и геотекстиль держат рабочую отметку и нужна ли кровельная воронка с вертикальный выпуском либо решение с профилированным фланцем, совместимым с полимербитумным полотном.

На сайте, в разделах новости, информация, контакты, политика, доставка, подробнее, телефон, наличие, соглашение, конфиденциальности и согласие на обработку персональных данных часто дают фоновые сведения о продукции. Но инженерный подбор подтверждают не они, а запросу отправить собранный перечень условий для отвода воды с плоских кровель и для дождевой и талой нагрузки: паспорт, серии, изделия, водоотведения дождевых и сточных потоков, труба из полипропилена или ПП, уплотнительным слоем собранный шов, наружные и парапетные примыкания, мастики, сталь оцинкованной группы, лотки, специальные ТП-решения, качество установки и соответствие расчету. Для двух типовых схем даю простое правило использования: если воронка кровельная собирается с HL-серией, с помощью противопожарные элементов, креплением винтами и фланцем из нержавеющей стали, то фланцем из нержавеющей группы дополнительно сверяют температуры эксплуатации. Даже если в карточке написано, что предложение является публичной офертой, это не заменяет проверку, предназначен ли комплект для конкретной кровли, какова максимальная пропускная способность и сколько лет такой узел прослужит без скрытых разрывов.

Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.
