Кровельная воронка на зеленой и инверсионной кровле: что учитывать до покупки

Кровельная воронка на зеленой и инверсионной кровле принимает воду не только с верхнего покрытия, но и из слоев кровельного пирога. До покупки важно проверить путь отвода воды, дренажный уровень, рабочую отметку приема, доступ к узлу после балласта или озеленения и чистку потом, зимой, весной и летом тоже.

Для такой кровли уже недостаточно выбрать только DN и выпуск. Ошибка чаще связана с фланцем, высотой надставного элемента, листвоуловителем, пропускной способностью и совместимостью узла с гидроизоляцией. Поэтому разрез кровли, слои, отметки и диаметр выпуска должны быть известны заранее.

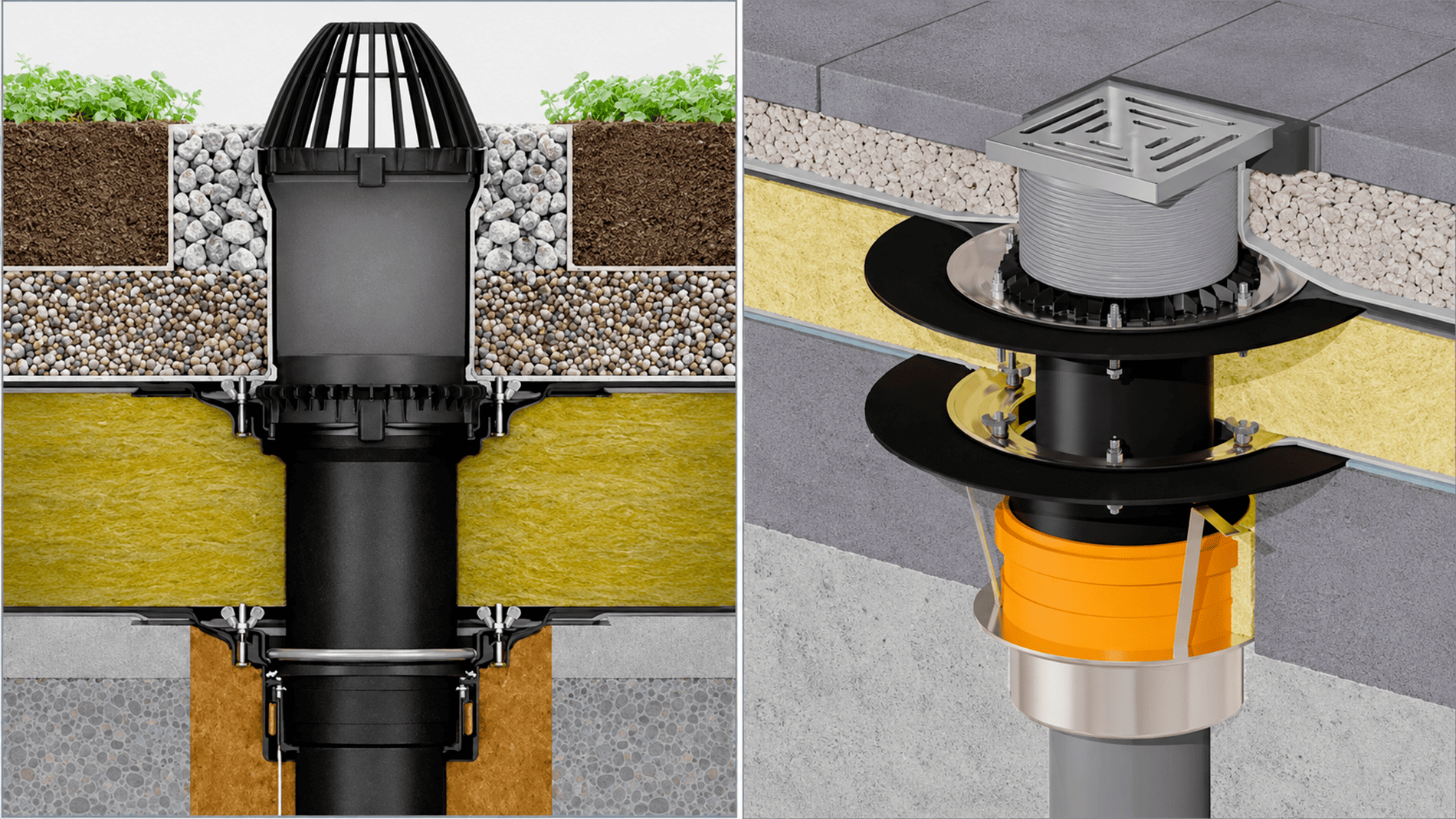

Почему обычная кровельная воронка не всегда подходит для зеленой и инверсионной кровли

На обычной плоской кровле водоприемный узел чаще всего работает по прямой схеме: вода идет по верхнему покрытию к низкой точке, затем уходит в корпус и дальше в стояк. На зеленой или инверсионной схеме картина сложнее. Здесь часть потока идет сверху, а часть проходит через дренаж, утеплитель и промежуточные слои. Поэтому кровельная воронка в таком узле должна принимать воду с нескольких уровней, а не только с видимой поверхности.

Именно из-за этого воронки для сложных покрытий нельзя выбирать по привычке: «на прошлой кровле стояло так же». Если на объекте есть балласт, озеленение, фильтрующие слои и дренаж, меняются высота узла, сценарий обслуживания, набор деталей и требования к корпусу. Ошибка часто возникает не в самом корпусе, а в том, что кровельные решения берут без разреза пирога и без понимания, какие слои лежат над гидроизоляцией и какие дренажные слои работают ниже нее.

Для проектировщика здесь важен не только сам прием воды, но и доступ к узлу через годы эксплуатации. Когда кровли закрыты гравием, плитами или субстратом, воронки нельзя считать обычной точкой внутреннего водостока. Их надо рассматривать как часть всей схемы, где кровельные слои, дренаж и сервисная зона влияют на работоспособность не меньше, чем DN и форма выпуска. Поэтому воронки для зеленых и инверсионных систем всегда проверяют как узел, а не как отдельную деталь.

Какие нормы и технические условия влияют на выбор узла

При подборе нужно опираться не на картинку из каталога, а на логику внутренних водостоков. Для плоской кровли и сложного пирога важны уклон к точке приема, понижение в зоне воронки, расстояние до парапета и расчетная площадь водосбора. Эти вещи определяют не только расположение узла, но и его пропускная способность. Если поток приходит из нескольких слоев, пропускная способность должна оцениваться не формально, а с учетом того, как именно организован дренаж и как быстро вода проходит через покрытие.

На зеленой и инверсионной кровле ошибаются не в DN как таковом, а в трактовке узла. Если не сверить разрез, дренаж и сценарий обслуживания заранее, корпус формально подойдет, а система останется уязвимой.

Для зеленой и инверсионной схемы особенно критично, что застой может быть скрыт. На поверхности кровли лужи еще не видно, а в слоях уже остается влага. Поэтому требования к узлу выше, чем на простой схеме без балласта. Кровельные элементы приходится проверять не только по DN, но и по высоте монтажа, возможности подключения к внутренней системе и совместимости с гидроизоляцией.

Если на объекте применяются битумные материалы, полимерные покрытия или мембранные покрытия, узел нельзя собирать по универсальному принципу. Одни материалы требуют одного типа примыкания, другие покрытия работают через иной фланец или иную схему обжима. Именно поэтому для зеленой и инверсионной кровли сначала читают разрез, а уже потом выбирают водосточные системы, кровельные воронки и сервисные детали. Такой порядок снижает риск, что воронки будут подобраны под простую схему, а не под реальную конструкцию.

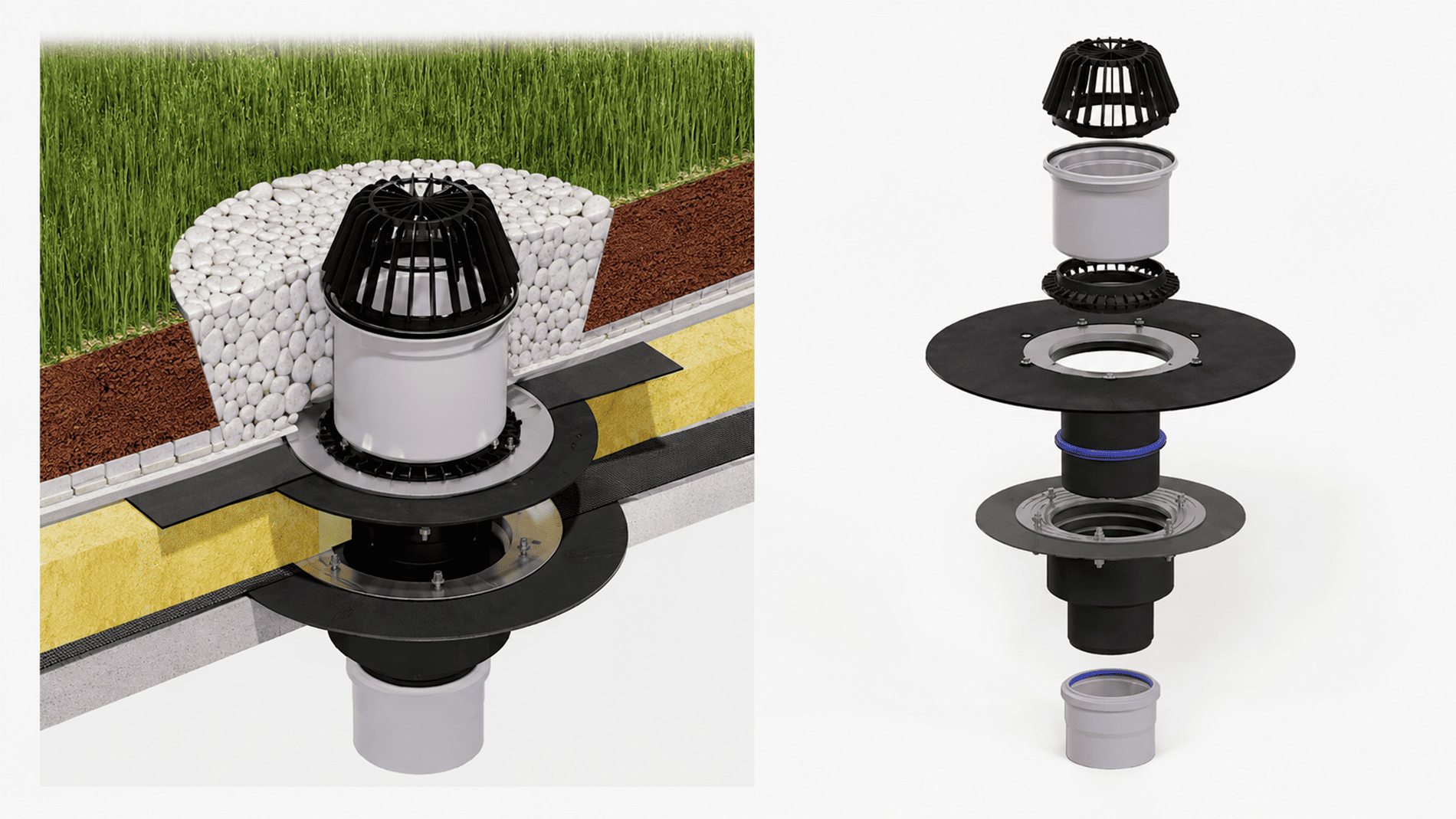

Какие элементы узла обязательны: фланец, надставной элемент, дренажное кольцо, листвоуловитель

В простом описании часто кажется, что узел состоит только из корпуса и решетки. На практике кровельная воронка для сложного пирога почти всегда собирается как комплект. Базовый корпус отвечает за основной прием потока и соединение с трубой, но вокруг него работают и другие кровельные детали. Если их не учесть, вода начнет искать обходной путь по слоям или пойдет в слабое место примыкания.

Первый критичный элемент - фланец. Он связывает корпус с гидроизоляцией и задает герметичность сопряжения. Для одних схем применяют решение с прижимным фланцем, для других важен совместимый вариант под конкретные покрытия. Если этот узел не совпадает с типом покрытия, протечка появляется не в трубе, а в месте примыкания. Поэтому фланец всегда подбирают вместе с типом гидроизоляции, а не отдельно.

Второй элемент - надставка. Она нужна там, где уровень приема должен быть поднят относительно корпуса, потому что над гидроизоляцией лежат дренаж, защитные слои, балласт или слой озеленения. Если надставка не учтена, решетка может оказаться слишком низко или слишком высоко, а прием воды с поверхности и из слоев будет нарушен. Для таких схем воронки и надставки рассматривают как один комплект.

Третий элемент - узел с дренажным кольцом. Он нужен там, где вода должна уходить не только сверху, но и из промежуточного уровня. Для инверсионной схемы это не дополнительная опция, а рабочий механизм отвода воды из дренажной зоны. Без него кровельные слои будут переувлажняться, а утеплитель и защитные слои потеряют расчетный режим работы. Поэтому воронки для многослойной схемы без такого узла часто проигрывают даже при хорошем корпусе.

Четвертый элемент - листвоуловитель и сервисная решетка. На зеленой кровле воронки получают не только дождевой поток, но и мелкие частицы субстрата, листья, семена и органический мусор. Если листвоуловитель снять из комплекта ради экономии, последующее обслуживание станет дороже, а сами воронки быстрее потеряют рабочее сечение. В результате водосточные воронки формально установлены правильно, но фактически работают хуже расчетного режима.

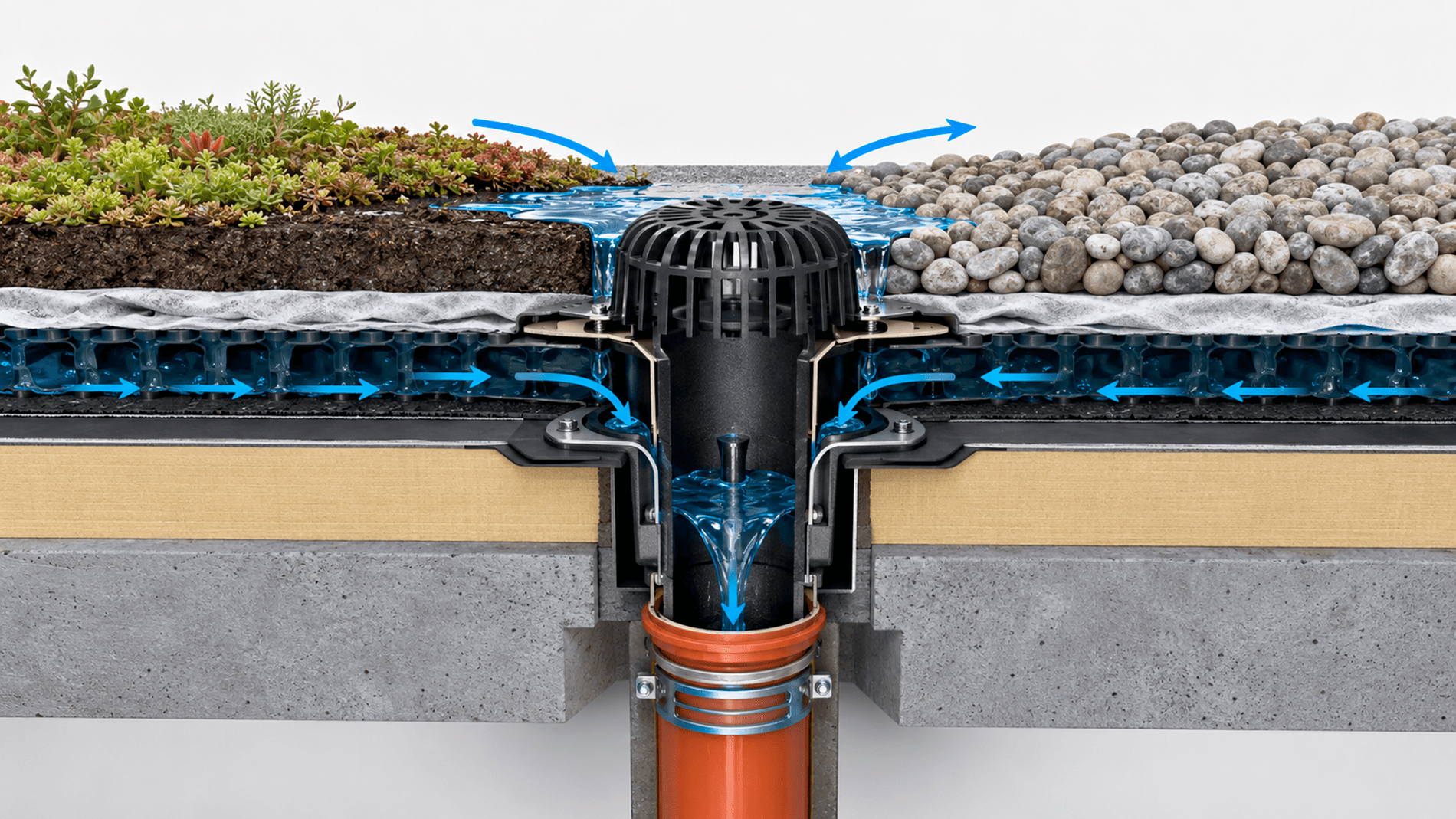

Как вода проходит через слои кровельного пирога и где возникает риск застоя

Для обычной схемы путь потока виден сразу: вода идет по поверхности к решетке. Для зеленой и инверсионной схемы этот путь разбивается на несколько каналов. Часть потока идет по верхнему слою, часть фильтруется через субстрат или балласт, затем проходит через дренаж и уже после этого подходит к узлу. Из-за такой многослойности кровельные узлы должны принимать разные режимы поступления влаги без перегрузки корпуса.

В этом месте особенно важна логика отвода воды. Если разрез пирога не прочитан, проектировщик может выбрать узел, который нормально работает только по поверхности. Тогда верхний поток уйдет, а нижний останется в конструкции. На инверсионной кровли это быстро приводит к переувлажнению слоев, росту нагрузки и нестабильной работе утеплителя. На зеленой кровле добавляется риск засора органикой и тонкими частицами. Поэтому кровельные воронки для двухуровневого приема всегда сравнивают по реальному пути воды, а не по одному фото.

Риск застоя возникает в трех сценариях. Первый - неправильно назначен уровень приема, и вода не доходит до дренажной зоны. Второй - комплект выбран без учета толщины слоев, поэтому решетка и корпус оказываются не в расчетной отметке. Третий - кровельные покрытия и детали узла подобраны отдельно друг от друга, без общей схемы. В каждом случае внешне воронки могут выглядеть подходящими, но фактически путь отвода воды оказывается неполным.

На практике это значит, что кровельная воронка на такой кровле должна рассматриваться как распределительный узел, а не как простая проходка в трубу. От того, как вода входит в корпус, зависит работа всей системы. Поэтому проектировщик проверяет не только выпуск, но и дренаж, фильтрацию, высотную отметку, доступ к очистке и запас на сезонное загрязнение. Там, где воронки работают в нескольких режимах, ошибки проявляются позже, но обходятся дороже.

Что проверить до покупки: разрез кровли, гидроизоляцию, диаметр выпуска и обслуживание

Перед покупкой нужно запросить разрез узла и перечень слоев. Для плоской кровли это обязательная исходная информация, а для сложного пирога - тем более. Без нее невозможно понять, какие слои лежат над гидроизоляцией, есть ли защитные слои, как организован дренаж и нужен ли прием с промежуточного уровня. Воронки без такого чтения разреза выбирают вслепую.

Следующий вопрос - тип гидроизоляции. Битумные материалы, полимерные покрытия и мембранные покрытия требуют разной логики примыкания. Здесь нельзя исходить из того, что любой корпус можно приспособить на месте. Кровельные узлы надежны тогда, когда фланец, обжим и покрытие совместимы изначально. Иначе монтаж превращается в набор компромиссов, а покрытие начинает работать на пределе уже в первый сезон.

При разборе узла отдельно выписывают материалы каждого слоя. Сначала отмечают гидроизоляционные материалы, затем дренажные материалы, после этого защитные материалы и фильтрующие материалы. Если в проекте меняются материалы верхнего слоя или материалы вокруг сервисной зоны, меняется и состав узла. Именно поэтому материалы нужно фиксировать в спецификации до закупки.

Отдельно проверяют диаметр выпуска. Сам по себе диаметр выпуска ничего не гарантирует, если путь воды в узел не обеспечен. Но и игнорировать его нельзя: кровельные воронки с одинаковой внешней логикой могут по-разному работать при одной и той же площади водосбора. Здесь оценивают не только DN, но и высоту узла, соединение с внутренней системой, возможность обслуживания и наличие варианта с вертикальным выпуском там, где это действительно оправдано проектом. Для сложной плоской кровли такой выбор согласуют не по остаточному принципу, а вместе со схемой стояка.

Важно проверить, как именно будет идти обслуживание. Если после сдачи объекта узел окажется закрыт слоями без сервисного доступа, даже качественные покрытия не спасут систему. Для зеленой кровли это особенно заметно: органический мусор постепенно меняет режим протока, а обслуживание откладывают до первых признаков перелива. Поэтому воронки нужно выбирать так, чтобы очистка и осмотр были понятны еще до закупки. Там, где воронки заранее привязаны к сервисному сценарию, аварийных работ потом меньше.

Типовые ошибки при подборе воронки для инверсионной и зеленой кровли

Самая частая ошибка - выбирать узел по одному признаку. Обычно смотрят только на DN, реже только на бренд, еще реже только на цену. Но для сложной схемы этого недостаточно. Кровельная воронка должна совпасть с пирогом, уровнем приема, типом гидроизоляции и сценарием обслуживания. Если хотя бы один параметр выпадает, кровельные проблемы проявляются не сразу, а после первых серьезных осадков.

Вторая ошибка - считать, что все можно согласовать на монтаже. На объекте действительно многое подгоняют, но это не отменяет исходной совместимости. Если покрытия требуют одного типа примыкания, а куплен другой комплект, монтажники будут спасать ситуацию локально. Внешне узел соберут, но кровельные слои останутся в зоне риска. Такие решения потом часто обвиняют несправедливо, хотя причина была в неверном подборе. Именно поэтому воронки, надставки и фланцы не разрывают по разным поставкам без общей логики.

Третья ошибка - не учитывать режим дренажа. Для инверсионной кровли опасно, когда воронки принимают только верхний поток, а влага в слоях остается. Для зеленой схемы ошибка похожая, но добавляется биологический мусор. Поэтому кровельные решения нужно проверять не только по поверхности, а по всей толщине конструкции. Если воронки выбраны верно, вода уходит не только сверху, но и из рабочих слоев.

Четвертая ошибка - недооценивать сервис. Если узел скрыт под плитами, субстратом или балластом и к нему трудно подойти, даже правильно подобранные воронки теряют преимущество. Система остается рабочей только пока ее обслуживают. Когда доступ сложный, обслуживание откладывают, а потом получают не локальный засор, а общий сбой внутреннего водостока. На таких объектах кровельные воронки должны проектироваться вместе с будущей эксплуатацией.

Таблица выбора

Ниже логика выбора, которая помогает не путать похожие кровельные решения и сами воронки.

Практический вывод прост: для зеленой и инверсионной схемы сначала читают конструкцию, потом подбирают комплект. Такой порядок снижает риск, что воронки окажутся формально подходящими, но неработающими в реальной эксплуатации. Если воронки выбирают по разрезу, по уровню приема и по сценарию обслуживания, кровельные системы и кровельные узлы работают спокойнее и предсказуемее на всем сроке службы.

Итог

Для зеленой и инверсионной схемы кровельная воронка не выбирается как отдельный корпус из каталога. Для плоской кровли с балластом, озеленением или дренажем важны не только DN и выпуск, но и вся логика узла: как устроен прием потока, где проходит путь отвода воды и как узел будет обслуживаться после ввода объекта в эксплуатацию. Именно поэтому и кровельная воронка, и воронка кровельная для инверсионной кровли или эксплуатируемой кровли должны подбираться по разрезу, а не по одному внешнему признаку.

Если в проекте есть ПВХ, рулонная гидроизоляция или другие мембраны, нужно сразу сверять совместимость примыкания с покрытием, тип фланца, решение с прижимным фланцем, наличие узла с дренажным кольцом и работу надставной части. Для таких условий важны надставной элемент, детали из нержавеющей стали, фланцами из нержавеющей стали усиленные зоны примыкания, реальная пропускная способность, диаметр выпуска и необходимость варианта с вертикальным выпуском. Если проектировщик рассматривает серии HL (Hutterer & Lechner), то сравнивать нужно не бренд как таковой, а роль узла внутри системы, совместимость с пирогом и сценарий обслуживания.

Практический вывод простой: сначала проверяют конструкцию плоской кровли, потом подбирают кровельные водосточные узлы, водосточные системы и водосточные воронки. Такой подход особенно важен для балконов и террас, где ошибка узла быстро переходит в протечку. Если заранее учтены выпуск, сервис, обжим, кабель для холодной зоны, фланцами из нержавеющей усиленные участки и доступ к очистке, система водоотведение работает дольше и стабильнее. Если же покупать узел без разреза и без понимания режима отвода воды, риск ошибки переносится уже на этап монтажа и эксплуатации.

FAQ

Нужна ли зеленой кровле обычная воронка без дренажного узла?

Нет. Если вода должна уходить не только с поверхности, но и из промежуточного уровня, узел без дренажного приема оставит влагу внутри пирога.

Можно ли подбирать узел только по DN?

Нет. Диаметр выпуска проверяют вместе с разрезом, гидроизоляцией, высотой приема и сценарием обслуживания.

Когда надставной элемент обязателен?

Когда рабочая отметка решетки должна быть поднята над корпусом из-за балласта, плит, субстрата или иных верхних слоев.

Почему обслуживание нужно учитывать до закупки?

Потому что после укладки балласта или озеленения доступ к узлу резко усложняется, а засор в сервисно неудобной точке обходится дороже.
