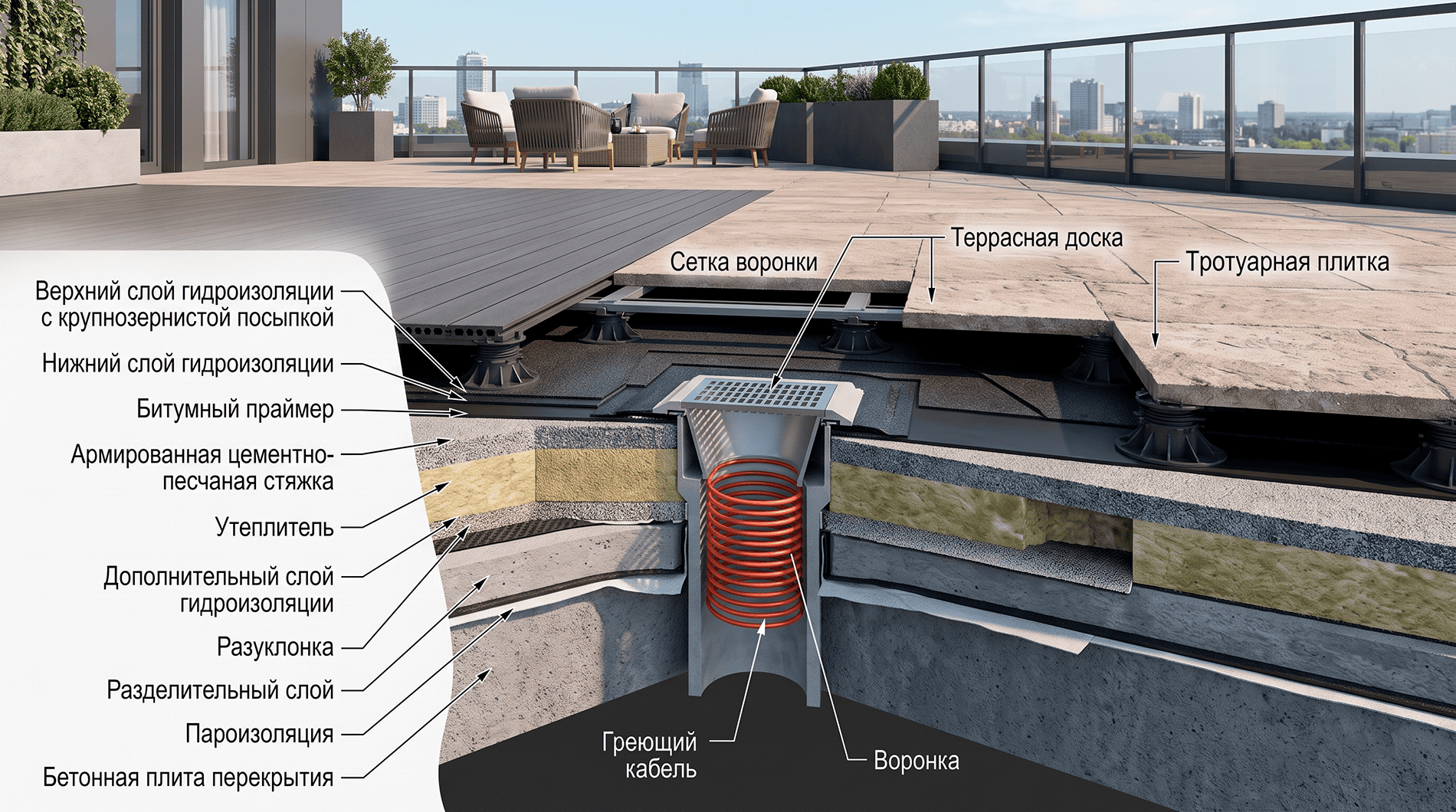

Воронка для эксплуатируемой кровли: чем отличается от обычной

Воронка для эксплуатируемой кровли отличается от обычной не внешним видом, а устройством всего водоприемного узла. На террасе, инверсионной или зеленой кровле вода приходит к воронке не только по верхнему покрытию, но и из дренажных слоев кровельного пирога. Поэтому здесь важны не только сама приемная часть, но и надставной элемент, дренажное кольцо, решетка, фланец, нагрузка, высота узла и доступ к дальнейшему обслуживанию после ввода кровли в эксплуатацию.

Если собрать такой узел по логике обычной плоской крыши, вода может задерживаться в слоях покрытия, дренаж начнет работать нестабильно, а слабое место проявится уже не на схеме, а на готовом объекте. Именно поэтому для эксплуатируемой кровли воронку рассматривают как часть многослойной конструкции: вместе с покрытием, дренажем, гидроизоляцией, нагрузочным режимом и возможностью ревизии, а не как отдельную деталь, которую можно подобрать только по диаметру или внешнему виду.

Что такое эксплуатируемая кровля в контексте водоотвода

Эксплуатируемая кровля — это не просто плоская крыша, по которой иногда ходят. В контексте водоотвода это кровля с дополнительным верхним уровнем: плиткой, террасным настилом, гравием, зелёным слоем, стяжкой, оборудованием или зоной обслуживания. Над гидроизоляцией появляются слои, которые меняют путь воды к воронке и усложняют монтаж водоприёмного узла.

На обычной неэксплуатируемой кровле вода чаще всего движется по верхнему гидроизоляционному слою к низкой точке, где установлена кровельная воронка. Воронка принимает воду с поверхности и отправляет её в систему внутреннего водостока. Если уклон, пропускная способность и примыкание подобраны правильно, этого достаточно для штатного отвода дождевой и талой воды.

На эксплуатируемой кровле всё сложнее. Вода может идти по верхнему покрытию, проходить между плитами, попадать в дренажный слой, двигаться по уровню гидроизоляции и только потом попадать к водоприёмному узлу. Поэтому обычная кровельная воронка без надставных и дренажных элементов может работать неполно: сверху вода вроде уходит, а внутри кровельного пирога остаётся застой.

Главный принцип такой кровли: воронка должна соответствовать не только диаметру трубы, но и конструкции пирога. Нужно учитывать высоту покрытия, дренаж, гидроизоляционный слой, утеплитель, нагрузку, доступ к обслуживанию и способ подключения к водосточной системе.

Почему обычной кровельной воронки может быть недостаточно

Обычная кровельная воронка рассчитана на ситуацию, когда вода приходит к ней по поверхности гидроизоляции. Для простой плоской кровли это нормальная схема. Но если сверху уложена плитка на опорах, гравий, настил, зелёный слой или стяжка, водоприём оказывается ниже эксплуатационного уровня. Вода должна не только попасть в отверстие, но и пройти через слои, которые находятся над корпусом воронки.

Если поставить обычную воронку под плитку без надставки, верх покрытия может оказаться выше водоприёмной части. Вода будет задерживаться на поверхности, уходить под покрытие неравномерно или скапливаться в местах, где её не ждали. Если не предусмотреть дренажное кольцо или фланец, вода из промежуточных уровней пирога может не попадать в систему водоотвода.

Ещё одна проблема — обслуживание. На неэксплуатируемой кровле листвоуловитель обычно виден и доступен. На террасе или зелёной кровле водоприём может оказаться под плитой, декоративной решёткой, гравием или слоем грунта. Если его нельзя быстро открыть, проверить и очистить, воронка превращается в скрытую слабую точку.

Поэтому отличие воронки для эксплуатируемой кровли не сводится к красивой верхней решётке. Отличается весь узел: высота, комплектующие, дренажный приём, фланец, нагрузка на верхнюю часть и возможность обслуживания.

Критерий	Обычная кровельная воронка	Воронка для эксплуатируемой кровли
Уровень водоприёма	Обычно уровень гидроизоляции	Верхнее покрытие и дренажные уровни
Верхняя часть	Листвоуловитель или стандартный приёмный элемент	Решётка, надставка, элемент под покрытие
Работа с пирогом	Простая схема: вода по гидроизоляции к воронке	Несколько уровней поступления воды
Комплектность	Корпус, фланец, листвоуловитель	Корпус, надставной элемент, дренажное кольцо/фланец, решётка
Главный риск	Неверный DN или примыкание	Застой воды в слоях, закрытый доступ, неверная высота узла
Обслуживание	Обычно доступное	Нужно предусматривать ревизию через покрытие

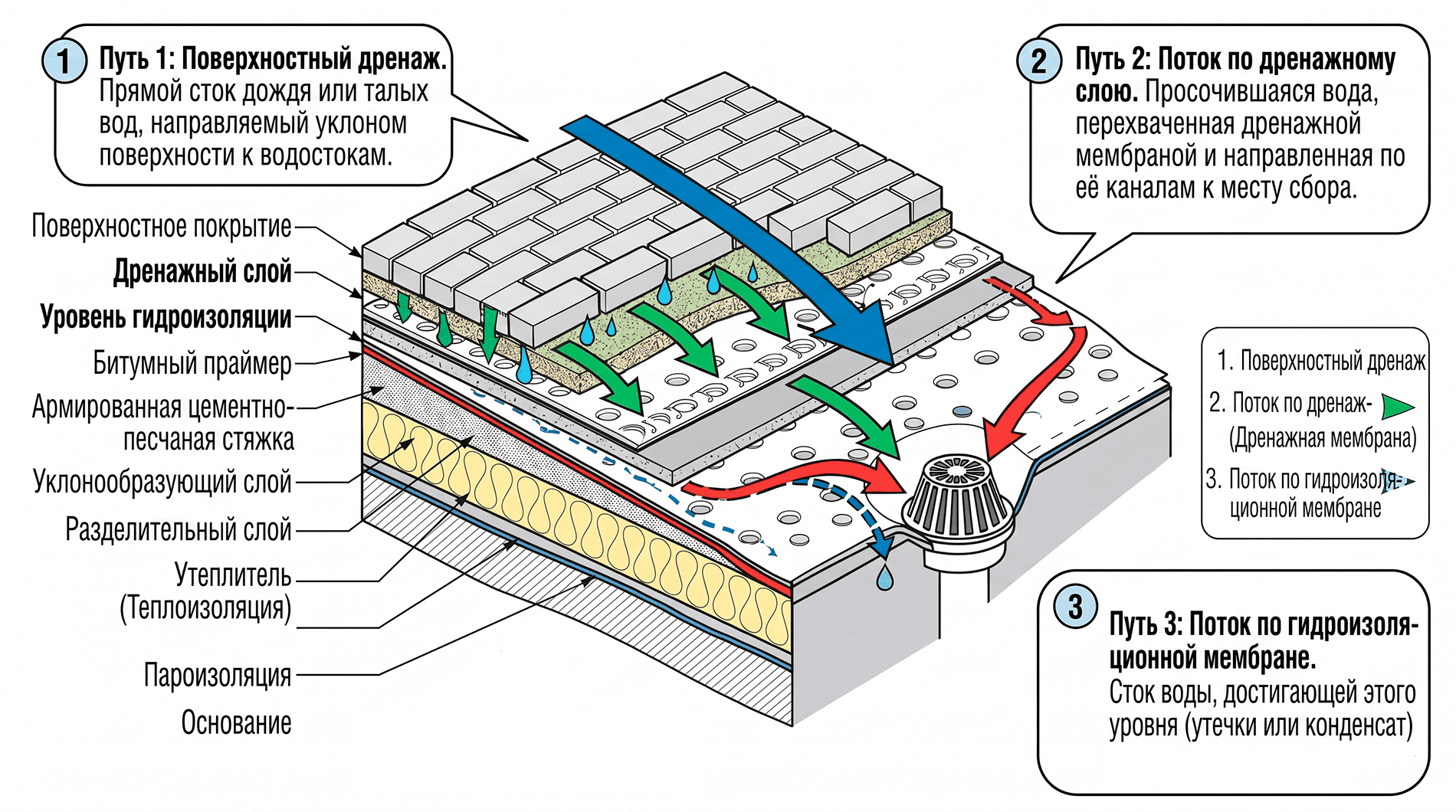

Как вода уходит с разных уровней кровельного пирога

На эксплуатируемой кровле важно понимать не один, а несколько путей воды. Если смотреть только на верхнее покрытие, можно ошибочно решить, что достаточно поставить решётку на уровне плитки. Но часть воды будет уходить ниже: через швы между плитами, через дренажный слой, по поверхности гидроизоляции или по уклонообразующему слою.

Поверхность покрытия

Первый уровень — поверхность покрытия. Это плитка, настил, стяжка, гравийная засыпка или другое верхнее решение. Здесь вода должна двигаться к водоприёмной зоне по уклону и попадать в решётку или верхний приёмный элемент. Если решётка стоит выше покрытия, вокруг неё может образоваться лужа. Если она стоит слишком низко, покрытие может перекрывать водоприём или создавать неудобную зону для прохода.

Дренажный слой

Второй уровень — дренажный слой под покрытием. На террасах с плиткой на опорах вода часто уходит между плитами вниз и дальше движется под покрытием. На гравийных, инверсионных и зелёных кровлях дренажный слой работает постоянно: он собирает воду, которая прошла через верхний уровень. Если воронка принимает воду только сверху, этот слой может осушаться плохо.

Для такого сценария нужны дренажные элементы: кольцо, фланец, боковой приём или другая комплектующая, которая позволяет воде из слоя попасть в воронку. Без этого вода остаётся в пироге, повышает влажность, зимой может превращаться в лёд и сокращать срок службы конструкции.

Уровень гидроизоляции

Третий уровень — гидроизоляционный слой. Даже если верхнее покрытие уложено правильно, вода всё равно может доходить до гидроизоляции. Этот уровень должен иметь уклон к водоприёмной точке, а место установки воронки должно быть понижено и герметично заведено в узел.

Если гидроизоляция примыкает к воронке неправильно, риск протечек возрастает. Если водоприёмная точка не находится в низкой зоне, вода может стоять рядом с воронкой, но не попадать в неё. Поэтому дренаж и верхняя решётка не заменяют базовую логику: вода должна иметь понятный путь на каждом уровне пирога.

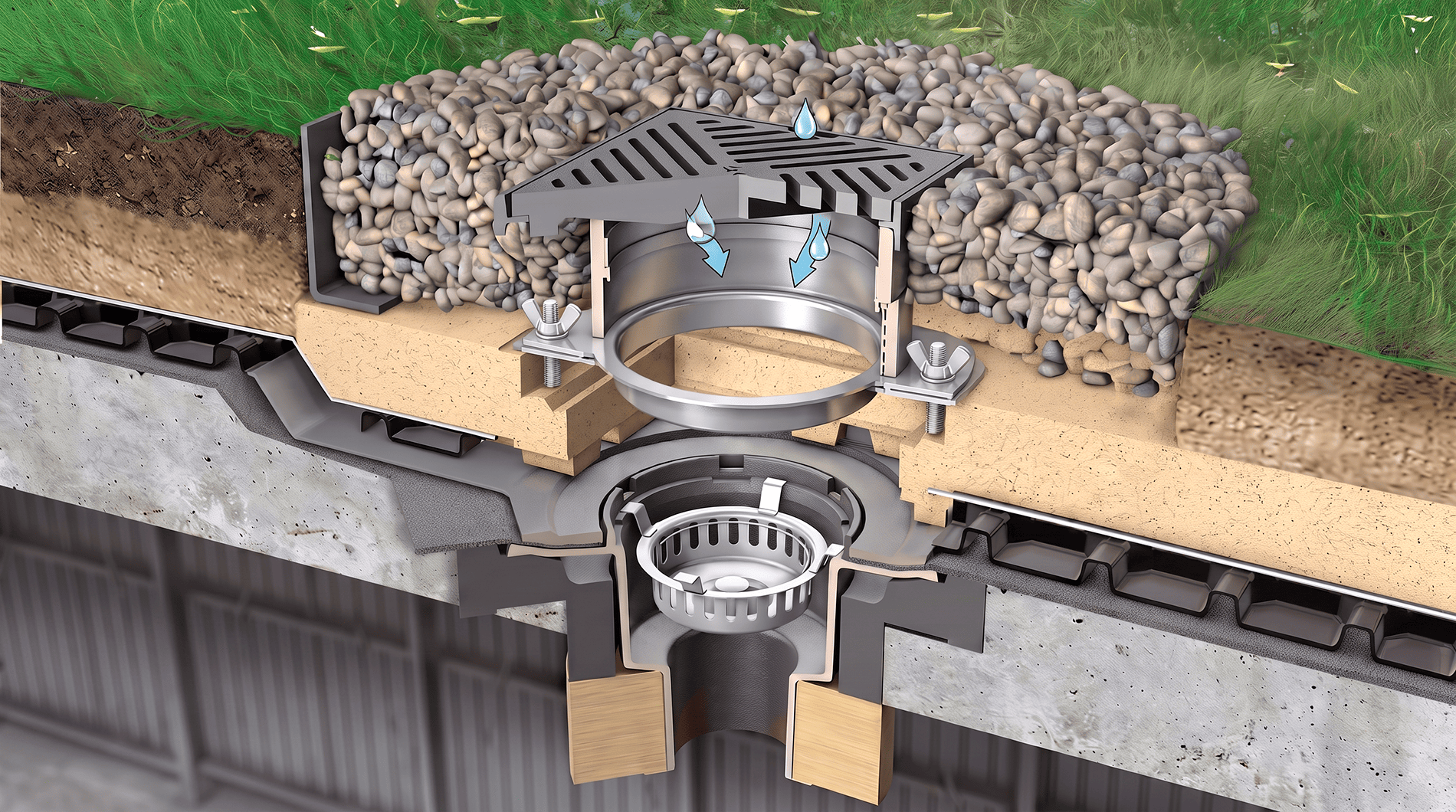

Из чего состоит узел воронки для эксплуатируемой кровли

Воронка для эксплуатируемой кровли — это комплект, а не один корпус. Состав зависит от типа покрытия, высоты кровельного пирога, гидроизоляции, нагрузки, направления выпуска и требований к обслуживанию. В простом варианте нужен корпус воронки и верхний приёмный элемент. В более сложном — надставка, дренажное кольцо, прижимной фланец, решётка, удлинители и дополнительные монтажные элементы.

Корпус отвечает за подключение к водосточной трубе и основную пропускную способность. Он может иметь вертикальный или горизонтальный выпуск. Направление выбирают по конструкции здания и трассе внутреннего водостока, а не по внешнему виду изделия.

Надставной элемент

Надставной элемент нужен, когда верх покрытия находится выше корпуса воронки. Он поднимает водоприёмную часть до нужного уровня и помогает связать корпус с верхним покрытием. Для террасы с плиткой на опорах или большой высотой пирога это один из ключевых элементов. Без надставки водоприём может оказаться слишком низко, а обслуживание — неудобным.

Дренажное кольцо или фланец

Дренажное кольцо или дренажный фланец помогает принимать воду из промежуточных слоёв пирога. Это особенно важно для инверсионных кровель, гравийных засыпок, зелёных кровель и террасных покрытий, где вода уходит ниже верхнего слоя.

Прижимной фланец нужен для герметичного соединения с гидроизоляцией. Он не должен подбираться “примерно”: материал гидроизоляции, способ крепления, швы, мастики, герметики и монтажные требования должны совпадать с конструкцией кровли.

Решётка закрывает верхний водоприём, защищает узел от крупного мусора и сохраняет безопасную поверхность в зоне эксплуатации. Для ходовых зон часто используют решётки из нержавеющей стали или другие прочные элементы, рассчитанные на условия эксплуатации.

Элемент узла	Зачем нужен
Корпус воронки	Принимает воду и подключается к водосточной трубе
Надставной элемент	Поднимает водоприём до уровня покрытия
Дренажное кольцо / фланец	Помогает отводить воду из промежуточных слоёв пирога
Прижимной фланец	Обеспечивает герметичное примыкание к гидроизоляции
Решётка	Закрывает водоприём, выдерживает эксплуатацию и даёт доступ к чистке
Листвоуловитель	Защищает отверстие от мусора там, где это нужно
Удлинитель	Помогает собрать узел при большой высоте пирога

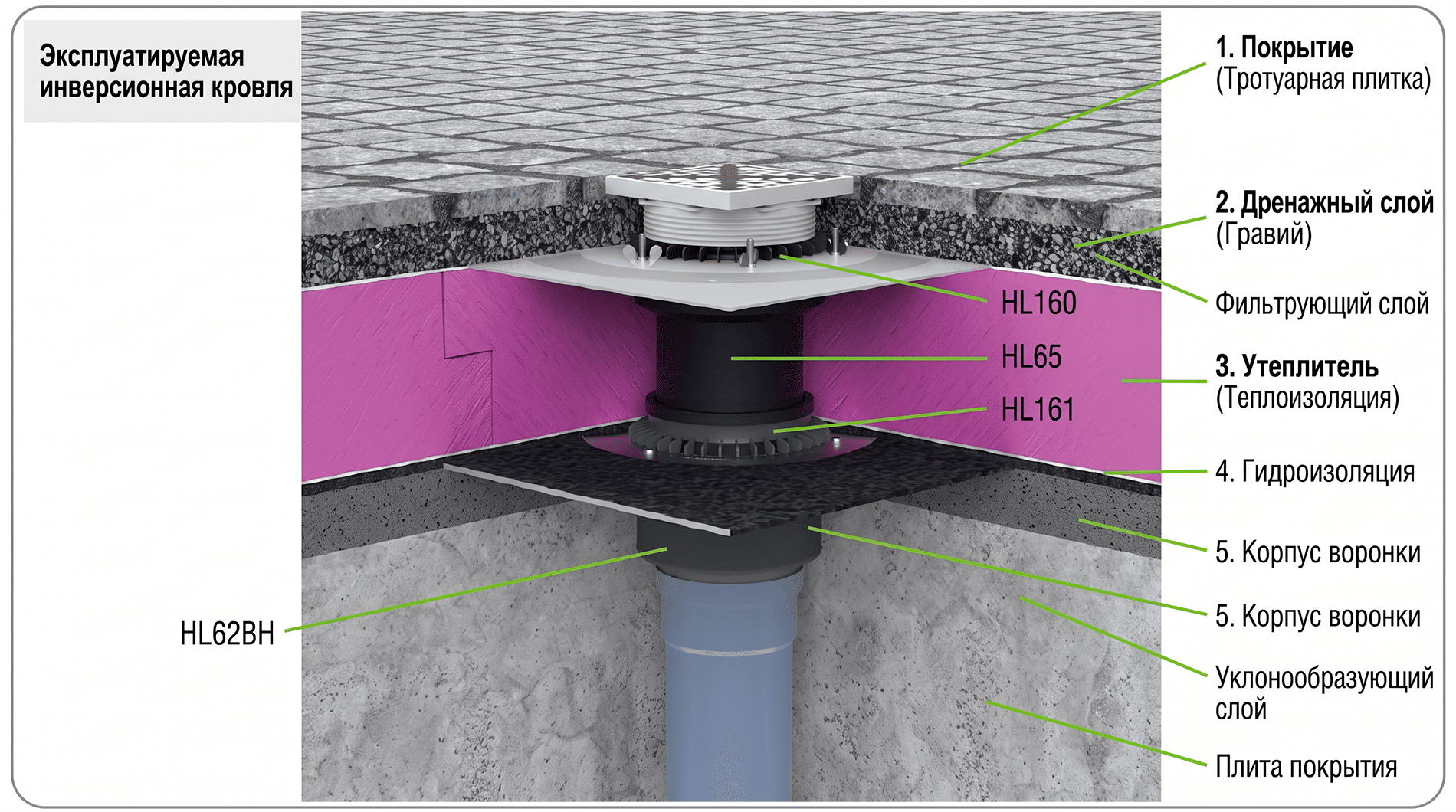

HL62B, HL62BH, HL64B, HL64BH: как читать логику исполнения

В линейке HL для эксплуатируемых кровель встречаются исполнения, где буква B указывает на применение в эксплуатационном узле. Это не просто декоративная версия обычной воронки. Такая логика связана с высотой покрытия, верхним водоприёмом и возможностью использовать дополнительные элементы.

HL62B и HL62BH относятся к вертикальной логике выпуска: вода уходит вниз через перекрытие или в стояк внутреннего водостока. HL64B и HL64BH относятся к горизонтальной логике: выпуск направлен в сторону. Выбор между ними зависит от конструкции здания, расположения труб, высоты пирога, места водоприёмной точки и возможности безопасного монтажа.

Буква H в маркировке связана с исполнением под битумные гидроизоляционные материалы. Но важно не путать признаки. B говорит о применении для эксплуатируемой кровли, а H/P/F — о совместимости с гидроизоляцией. Если выбрать только “B”, но не проверить материал гидроизоляционного слоя, слабым местом станет примыкание.

Маркировка	Что означает для выбора
B	Исполнение для эксплуатируемой кровли
H	Совместимость с битумной или полимербитумной гидроизоляцией
P	Исполнение под ПВХ-мембраны
F	Исполнение под FPO/PP/ТПО-мембраны
.1	Электрообогрев для зон с риском промерзания
HL62	Вертикальная логика выпуска
HL64	Горизонтальная логика выпуска

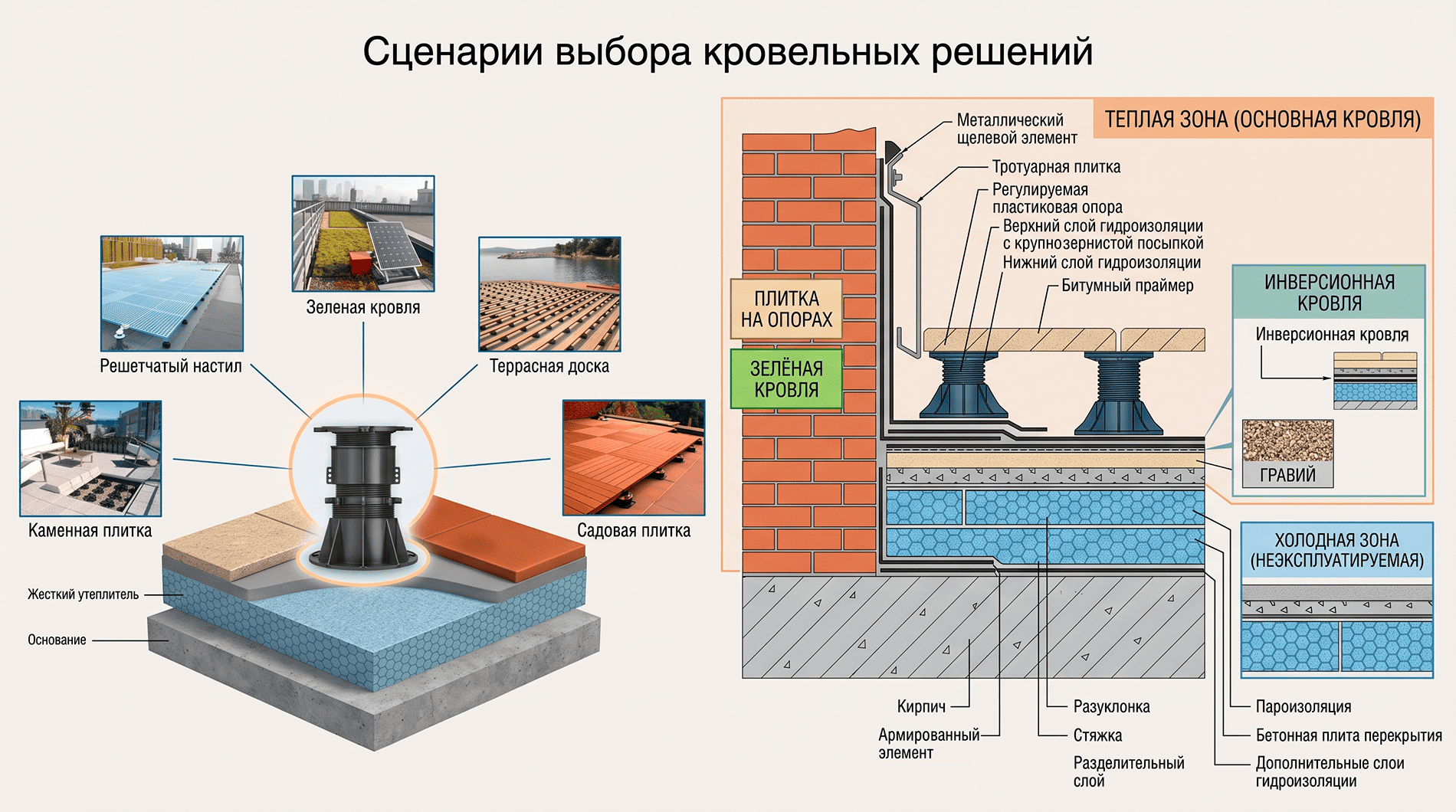

Плитка, гравий, инверсионная и зелёная кровля

Разные виды эксплуатируемых кровель требуют разной сборки узла. Нельзя выбрать воронку только по фразе “для плоской кровли”. Нужно понимать, что находится над гидроизоляцией и откуда вода будет попадать к водоприёму.

Терраса с плиткой на опорах — частый пример. Вода проходит через швы между плитами и оказывается ниже верхнего покрытия. Воронка должна принимать воду на уровне поверхности и из зоны под плиткой. При этом решётка должна быть доступна: если для чистки нужно разбирать половину террасы, узел собран неправильно.

Гравийная кровля создаёт другой риск: мелкие частицы, листья и мусор могут попадать к водоприёмной зоне. Здесь важны защита от засора, листвоуловитель, решётка и возможность регулярной очистки.

Инверсионная кровля требует внимания к тому, что утеплитель расположен выше гидроизоляции. Вода может двигаться по нескольким уровням, и узел должен отводить её с уровня гидроизоляции и из дренажного слоя. Зелёная кровля добавляет грунт, фильтрующие материалы, корни и обязательную инспекционную доступность.

Тип кровли	Что важно для воронки	Что проверить
Терраса с плиткой на опорах	Верхний и подповерхностный приём воды	Высоту опор, уровень решётки, доступ к чистке
Терраса со стяжкой и плиткой	Уклон поверхности и герметичное примыкание	Положение воронки, швы, гидроизоляцию
Гравийная кровля	Защита от мусора	Решётку, листвоуловитель, возможность очистки
Инверсионная кровля	Отвод воды с разных уровней	Дренажный слой, утеплитель, уровень гидроизоляции
Зелёная кровля	Дренаж и инспекционный доступ	Фильтрующие слои, защиту от засора, ревизию
Кровля с оборудованием	Нагрузка и доступ для обслуживания	Прочность решётки, путь воды, зоны прохода

Гидроизоляционный слой, фланец и герметичное примыкание

Гидроизоляционный слой — основная линия защиты кровли от протечек. Воронка проходит через эту защиту, поэтому узел примыкания должен быть совместим с материалом кровли и выполнен качественно. Ошибка в этом месте опаснее, чем неверно выбранная верхняя решётка: вода может уходить не в систему водостока, а в конструкцию.

Для битумно-полимерных материалов, ПВХ-мембран и FPO/ТПО-мембран применяют разные исполнения фланцев, полотен и способов соединения. Прижимной фланец, сварка мембраны, мастики, герметики и монтажные швы должны работать как единый узел. Если материал воронки и гидроизоляции не совпадают по технологии соединения, герметичность будет зависеть от случайного решения монтажника.

Здесь важно отделять два параметра. Исполнение для эксплуатируемой кровли отвечает за работу с покрытием и дополнительными слоями. Исполнение под гидроизоляцию отвечает за примыкание к водоизоляционному ковру. Для правильного выбора нужны оба параметра.

Нагрузка, решётка из нержавеющей стали и обслуживание

На эксплуатируемой кровле верхняя часть воронки находится в зоне, где ходят люди, обслуживают оборудование, ставят мебель, укладывают плитку или перемещают инвентарь. Поэтому решётка — не декоративная крышка, а рабочий элемент. Она должна быть прочной, устойчивой к условиям эксплуатации и безопасной для поверхности, по которой ходят.

Почему решётка не декоративная

Решётка закрывает водоприёмное отверстие, защищает его от крупного мусора, распределяет локальную нагрузку и делает узел безопасным для эксплуатации. В ходовых зонах часто используют элементы из нержавеющей стали, потому что они устойчивы к влаге, механическому воздействию и регулярному обслуживанию.

Если закрыть обычную воронку случайной крышкой, плиткой или неподходящей решёткой, можно перекрыть водоприём или создать опасный участок. Внешне это может выглядеть аккуратно, но система водоотвода будет работать хуже.

Почему доступ к чистке обязателен

Любая водосточная воронка требует обслуживания. На эксплуатируемой кровле это особенно важно: мусор может попадать через швы плитки, гравий, зелёные зоны, листья и строительную пыль. Если решётка не снимается, если водоприём закрыт настилом или если к нему нельзя подойти без демонтажа покрытия, проблема обнаружится поздно.

Правильный узел должен позволять открыть верхнюю часть, убрать мусор, проверить дренажный приём, состояние фланца и свободный проход воды в трубу. Обслуживание нужно учитывать ещё на этапе проектирования, а не после появления протечек.

Разуклонка, пропускная способность и размещение

Эксплуатируемое покрытие не отменяет требований к водоотводу. Воронки должны стоять в местах, куда вода действительно приходит по уклону. Если низкая точка находится под плиткой или в дренажном слое, конструкция узла должна это учитывать. Нельзя просто поставить решётку в удобном месте и считать, что вода сама найдёт путь.

Пропускная способность тоже остаётся расчётным параметром. Диаметр выпуска, количество водоприёмных точек, площадь водосбора, интенсивность осадков, внутренний водосток, водосточные трубы и подключение к ливневой канализации должны соответствовать проекту. Эксплуатируемая кровля меняет конструкцию узла, но не отменяет гидравлику.

По СП воронки внутреннего водоотвода располагают на пониженных участках кровли. В зоне воронки важно обеспечить понижение, уклон к водоприёму и правильное примыкание гидроизоляции. Если покрытие уложено красиво, но рельеф работает против водоотвода, даже дорогая воронка не решит проблему.

Типовые ошибки монтажа

Самая частая ошибка — поставить обычную воронку под эксплуатируемое покрытие и считать, что решётка сверху решает вопрос. В результате вода может задерживаться под плиткой, в гравии или на уровне гидроизоляции. Узел вроде есть, но он не собирает воду со всех нужных уровней.

Вторая ошибка — не предусмотреть надставной элемент. Если покрытие выше корпуса воронки, водоприём оказывается в неправильной отметке. Вода может обходить узел, застаиваться или попадать к нему только при большом уровне накопления.

Третья ошибка — закрыть воронку без ревизии. На готовой террасе это особенно неприятно: чтобы прочистить водосток, приходится снимать плитку, настил или декоративное покрытие. Для нормальной эксплуатации доступ должен быть предусмотрен заранее.

Ошибка	Последствие
Обычная воронка без надставки под плиткой	Водоприём ниже эксплуатационного уровня
Нет дренажного кольца или фланца	Вода остаётся в слоях кровельного пирога
Воронка закрыта плиткой без ревизии	Узел нельзя быстро почистить
Не учтён тип гидроизоляции	Риск протечки по примыканию
Решётка не рассчитана на нагрузку	Повреждение верхнего элемента или опасная зона
Нет уклона к воронке	Вода стоит на покрытии
Не проверена пропускная способность	Система не справляется с расчётным расходом
Не учтён обогрев в холодной зоне	Водоприём может промерзать зимой

Таблица выбора воронки для эксплуатируемой кровли

Выбор начинается с конструкции кровли. Нужно понять, есть ли плитка, гравий, зелёный слой, инверсионная схема, высокая стяжка, холодная зона или оборудование. После этого выбирают не только модель воронки, но и комплект: надставку, дренажный элемент, решётку, фланец, защиту от мусора и обслуживание.

Условия объекта	Что выбирать	Что проверить
Терраса с плиткой на опорах	Воронка для эксплуатируемой кровли с надставкой и решёткой	Высоту пирога, уровень решётки, доступ к ревизии
Инверсионная кровля	Узел с дренажными элементами	Отвод воды с уровня гидроизоляции и дренажного слоя
Гравийная кровля	Воронка с защитой от мусора	Листвоуловитель, решётку, возможность очистки
Зелёная кровля	Воронка с инспекционным доступом и дренажом	Фильтрующие слои, защиту от засора, ревизию
Битумная гидроизоляция	Исполнение с совместимым фланцем или полотном	Герметичное примыкание и технологию монтажа
ПВХ-мембрана	Исполнение под ПВХ	Совместимость материала и способ соединения
FPO/ТПО-мембрана	Исполнение под FPO/ТПО	Совместимость сварки и примыкания
Холодная зона	Вариант с обогревом по проекту	Питание, кабель, доступ к проверке
Неэксплуатируемая кровля	Обычная кровельная воронка	DN, выпуск, гидроизоляцию, листвоуловитель

Как подготовить данные для подбора

В каталоге Feniks-Trade воронку для эксплуатируемой кровли нужно подбирать не как одиночное изделие, а как комплект водоотведения под конкретный кровельный пирог. Для проекта важны тип выпуска, пропускная способность, высота покрытия, наличие дренажного слоя, материал гидроизоляции, решётка, надставной элемент, фланец, соединение с водосточной трубой и условия обслуживания.

Если кровля используется как терраса, зона обслуживания, инверсионная или зелёная кровля, специалисту нужно передать не только диаметр трубы. Нужна техническая информация по слоям: плитка или гравий, стяжка, теплоизоляция, пароизоляция, защитные материалы, уровень гидроизоляции, толщина пирога, уклон и место подключения к ливневой канализации.

Для подбора можно использовать раздел Feniks-Trade «Водосточные воронки». Так проще сопоставить воронку, комплектующие, водосточные трубы и условия монтажа, а не выбирать изделие только по названию модели.

Что указать специалисту	Зачем это нужно
Тип эксплуатируемой кровли	Терраса, гравий, инверсионная, зелёная кровля или зона обслуживания
Верхнее покрытие	Плитка, настил, гравий, стяжка или другое решение
Высота кровельного пирога	Чтобы подобрать надставной элемент
Слои конструкции	Теплоизоляция, пароизоляция, защитный слой, гидроизоляция
Материал гидроизоляции	Для выбора фланца или полотна под битум, ПВХ, FPO/ТПО
Требуемая пропускная способность	Для расчёта водоприёмных воронок и труб
Направление выпуска	Вертикальный или горизонтальный выпуск
Материал верхней части	Решётка из нержавеющей стали, металлические или пластиковые элементы по условиям эксплуатации
Доступ к обслуживанию	Чтобы воронку можно было чистить без демонтажа покрытия
Куда уходит вода	Внутренний водосток, водосточные трубы, ливневая канализация или другой проектный путь

Итог

Воронка для эксплуатируемой кровли отличается от обычной тем, что работает не только с водой на поверхности, но и с водой внутри кровельного пирога. Для террасы, инверсионной, гравийной или зелёной кровли важен не один корпус, а весь узел: надставной элемент, дренажное кольцо, фланец, решётка, совместимость с гидроизоляцией и доступ к обслуживанию.

Обычная кровельная воронка может быть достаточна для неэксплуатируемой плоской кровли, где вода идёт по гидроизоляции к низкой точке. Но если сверху есть плитка, гравий, стяжка или зелёный слой, нужно проверять, как вода попадёт в воронку с верхнего покрытия, из дренажного слоя и с уровня гидроизоляции.

Правильный подбор влияет не только на отвод воды, но и на срок службы кровли, ремонтопригодность и надёжность всей системы. Если узел закрыт покрытием без ревизии, не имеет дренажного приёма или не совпадает с гидроизоляционным материалом, протечки и застой воды становятся вопросом времени.

FAQ

Можно ли поставить обычную кровельную воронку на эксплуатируемую кровлю?

Иногда обычная воронка может быть частью узла, но сама по себе она часто недостаточна. Если есть плитка, гравий, настил, инверсионная схема или зелёный слой, обычно нужны надставные и дренажные элементы, чтобы вода уходила с разных уровней пирога.

Чем исполнение B у HL отличается от обычного?

B указывает на применение для эксплуатируемой кровли. Это связано с верхним покрытием, высотой пирога, возможностью использовать надставные элементы, решётки и дренажные комплектующие. Но B не заменяет проверку гидроизоляции: H/P/F выбирают отдельно под материал кровли.

Зачем нужно дренажное кольцо?

Дренажное кольцо помогает воде из промежуточных слоёв попасть в воронку. Это важно для плитки на опорах, гравия, инверсионных и зелёных кровель, где вода движется не только по поверхности, но и ниже верхнего покрытия.

Нужна ли решётка из нержавеющей стали?

В ходовых и обслуживаемых зонах решётка нужна как рабочий элемент. Она закрывает водоприём, выдерживает эксплуатационную нагрузку, защищает от крупного мусора и должна позволять очистку узла. Нержавеющая сталь часто подходит для зон с влагой и регулярным обслуживанием.

Что важнее: DN или тип кровельного пирога?

Важны оба параметра. DN и пропускная способность отвечают за гидравлику, а кровельный пирог определяет конструкцию узла: нужна ли надставка, дренажный фланец, решётка, обогрев, какой материал примыкания подходит к гидроизоляции.

Когда нужен обогрев?

Обогрев рассматривают для холодных зон, неотапливаемых участков, кровель с риском льда и сложных температурных условий. Он не заменяет уклон, дренаж и обслуживание, но снижает риск промерзания водоприёмного узла.

Чем воронка отличается от трапа?

В быту эти слова иногда смешивают, но для кровельного водоотведения важно смотреть на назначение изделия, пропускную способность, тип выпуска, совместимость с гидроизоляцией и условия монтажа. Для эксплуатируемой кровли ключевым остаётся не название, а правильно собранный водоприёмный узел.
