- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5703R3-300
- Артикул: 003Z5703R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 25
- Диапазон перепада давления, бар
- 0,05-0,25
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 4
- Материал уплотнения
- EPDM
- Материал
- латунь
- Диаметр резьбы, дюймы
- 1"
- Длина импульсной трубки, м
- 1,2
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Температура макс., С
- 120
- Серия товаров
- APT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z5701R3 | 15 | 0,05-0,25 | 1,6 |  |
20 046 |
|
20 046 | |
| 003Z5702R3 | 20 | 0,05-0,25 | 2,5 |  |
22 068 |
|
22 068 |

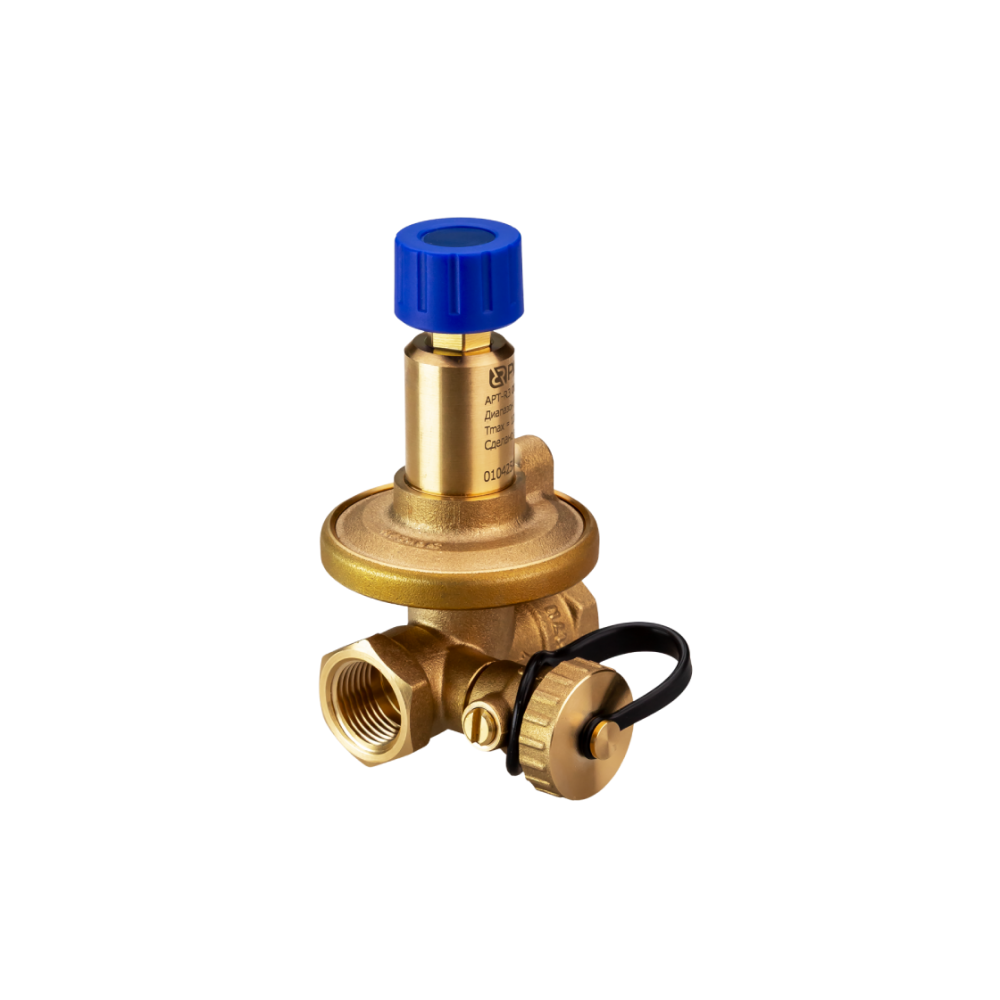

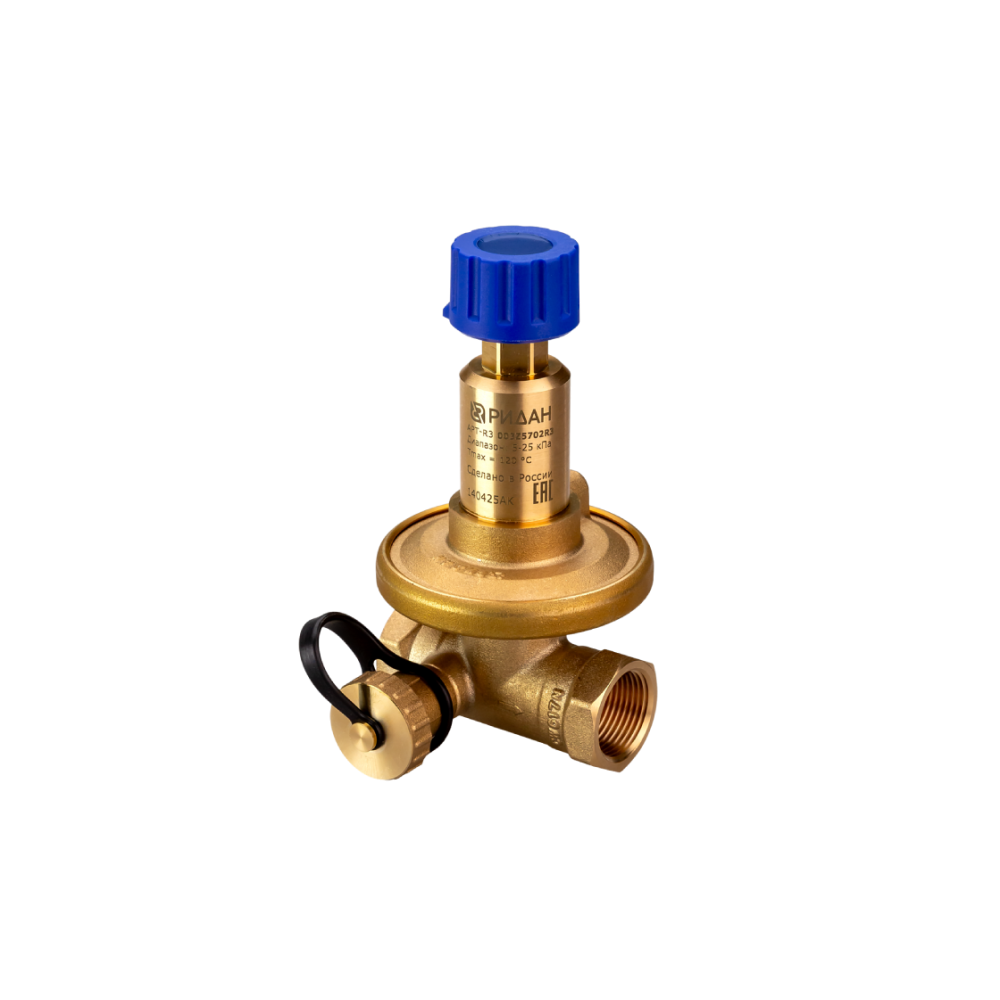

Ридан APT-R3 003Z5703R3 DN25 поддерживает гидравлическую балансировку в системах тепло- и холодоснабжения, где расход среды меняется в процессе работы. Клапан APT-R3 рассчитан на трубопроводные системы с переменными расходами от 0 до 100% и не применяется в контурах хозяйственно-питьевого водоснабжения.
Мембранный блок регулирует перепад давлений на выбранном участке и помогает сохранить требуемую мощность у потребителя независимо от работы термостатических или регулирующих клапанов на других ветвях. Динамическая балансировка во всех режимах системы улучшает комфорт в обслуживаемых помещениях и снижает лишнее энергопотребление.
Артикул 003Z5703R3 относится к размеру DN 25 с внутренней резьбой G 1 и пропускной способностью Kvs 4 м³/ч. Перепад давления настраивается в диапазоне 0,05–0,25 бар; для APT-R3 раскрыта шкала 5–25 кПа, где один оборот меняет настройку на 1 кПа, а заводская настройка составляет 10 кПа.
Корпус и конус клапана выполнены из латуни, пружина — из нержавеющей стали, мембрана и уплотнения — из EPDM. Клапан работает с водой и водными растворами гликоля до 50%, выдерживает PN 16, температуру среды до 120 °C и максимально допустимый перепад давлений 1,5 бар.

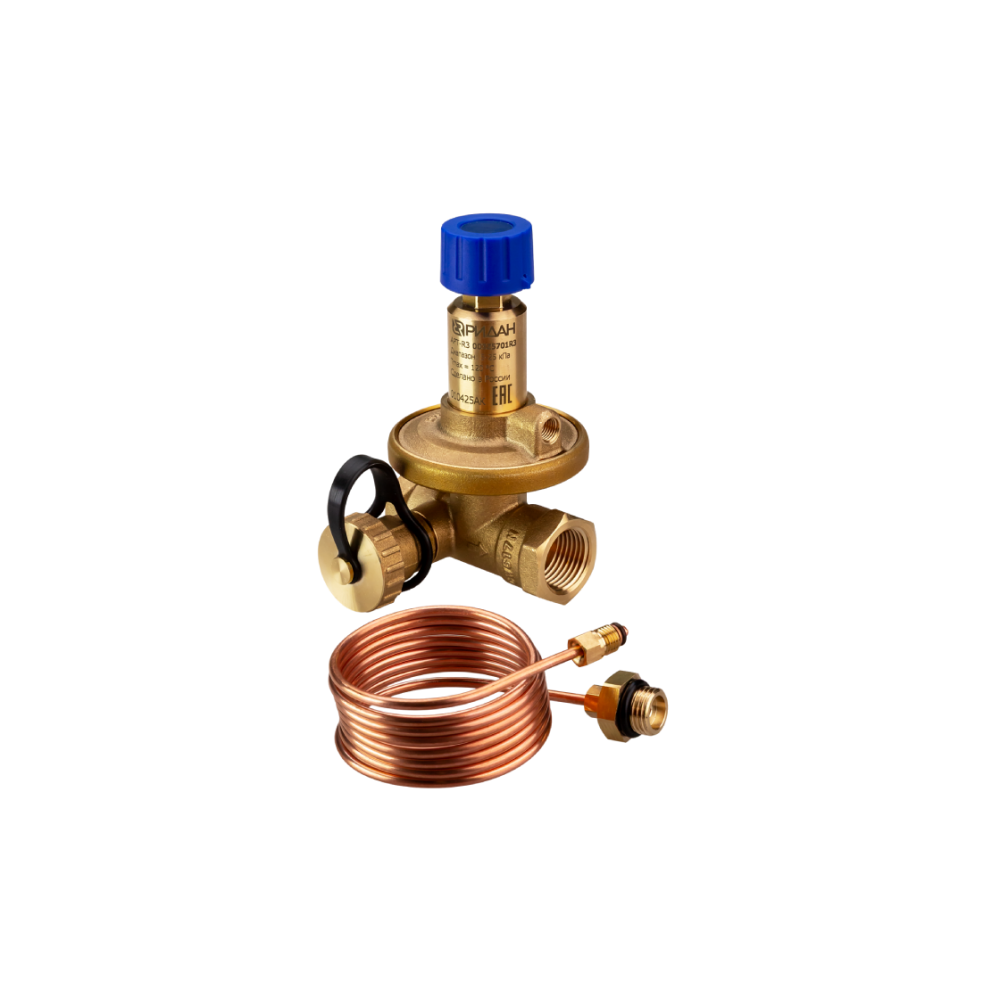

Монтаж APT-R3 выполняется только на обратном трубопроводе, направление стрелки на корпусе совпадает с потоком жидкости. На подаче применяется клапан-партнер MVT-R; комплект поставки включает клапан APT-R3, импульсную трубку, адаптер для клапанов-партнеров с отверстием G1/4, паспорт и электронное руководство по эксплуатации.
- Артикул: 003Z5703R3;
- серия: Ридан APT-R3;
- DN 25, PN 16;
- присоединение к трубопроводу: внутренняя резьба G 1;
- Kvs: 4 м³/ч;
- диапазон настройки ΔP: 0,05–0,25 бар;
- максимально допустимый перепад давлений: 1,5 бар;
- материал мембраны и уплотнений: EPDM.
Документы на Регулятор перепада давления Ридан APT-R3 003Z5703R3 DN25 5-25 кПа:
