- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5704R3-300
- Артикул: 003Z5704R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 32
- Диапазон перепада давления, бар
- 0,05-0,25
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 6,3
- Материал уплотнения
- EPDM
- Материал
- латунь
- Диаметр резьбы, дюймы
- 1 1/4"
- Длина импульсной трубки, м
- 1,2
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Температура макс., С
- 120
- Серия товаров
- APT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z5701R3 | 15 | 0,05-0,25 | 1,6 |  |
20 046 |
|
20 046 | |
| 003Z5702R3 | 20 | 0,05-0,25 | 2,5 |  |
22 068 |
|
22 068 |

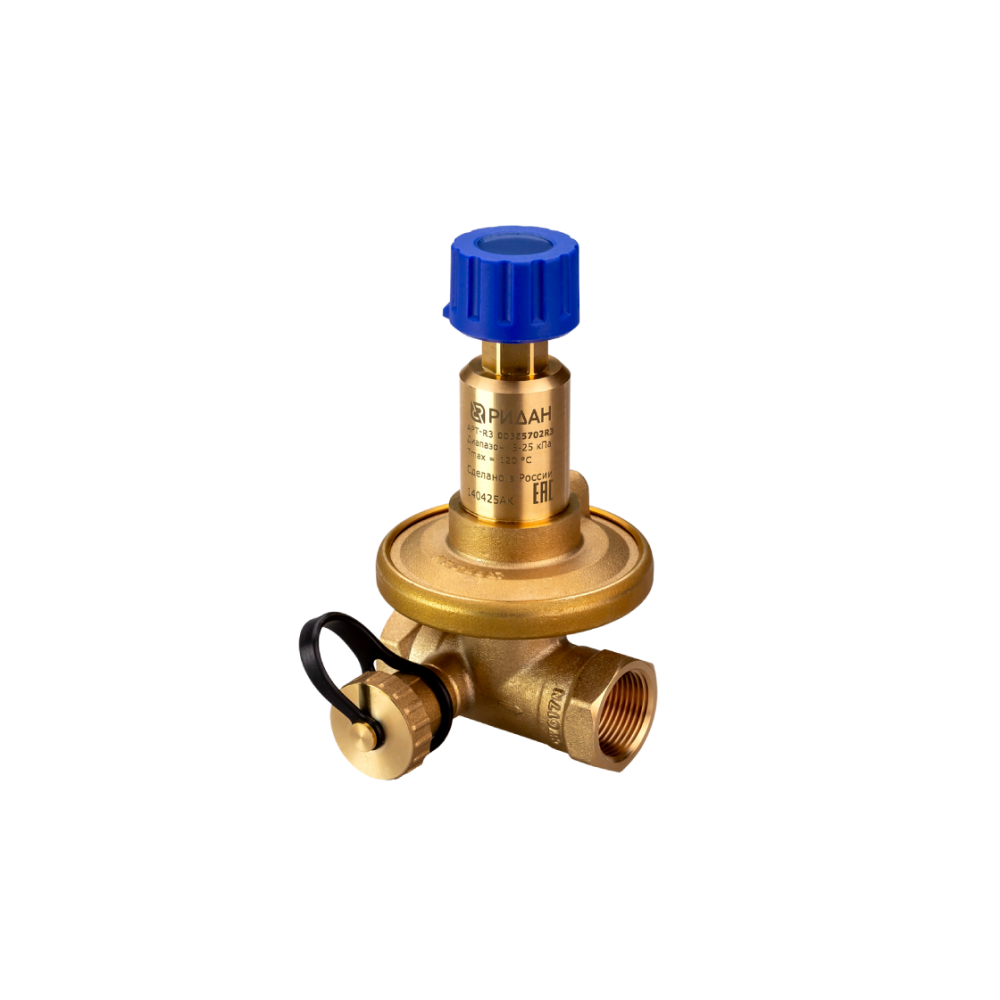

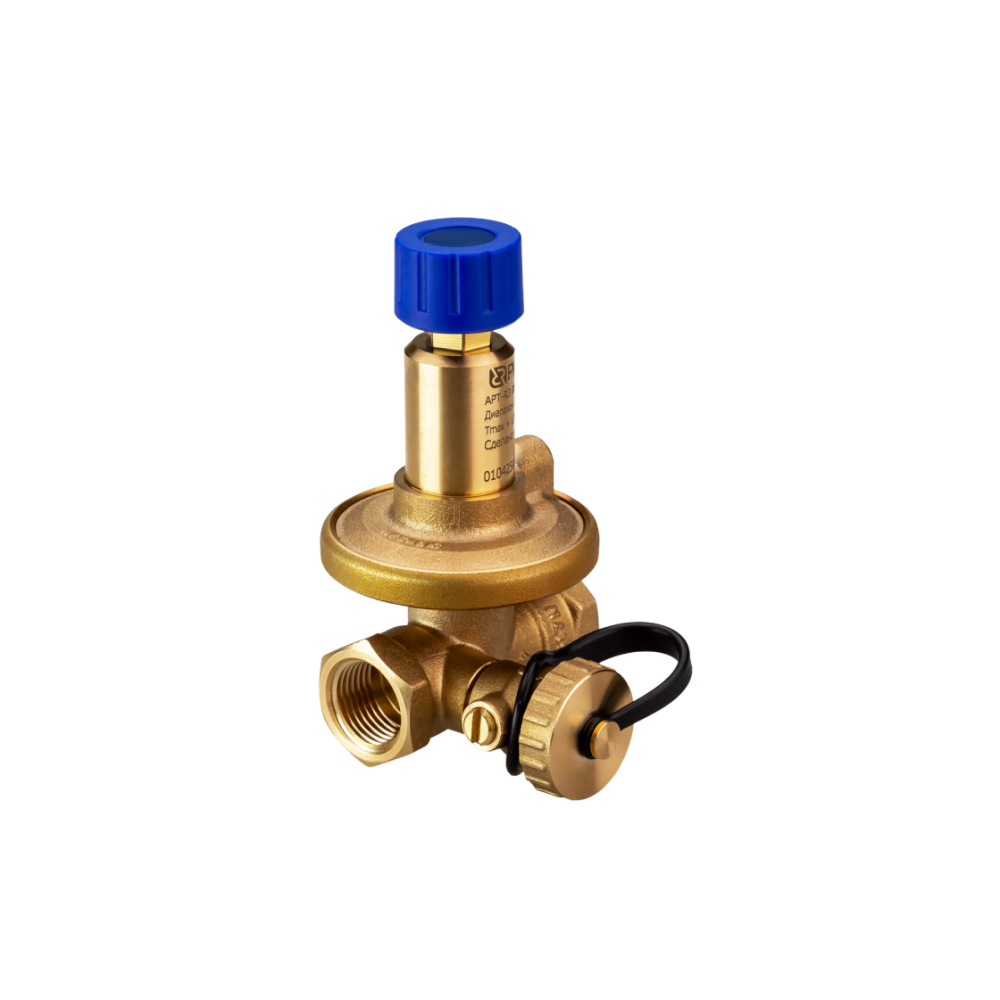

APT-R3 003Z5704R3 Ридан используют для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей среды. Клапан относится к регуляторам постоянства перепада давлений и работает в системах, где расход через участок меняется от 0 до 100%.
Встроенный мембранный блок поддерживает постоянный перепад давлений на регулируемом участке. За счет динамической балансировки во всех режимах работы системы уменьшается влияние изменений на соседних ветвях, сохраняется необходимая мощность у потребителя, улучшается комфорт в помещениях и оптимизируется энергопотребление.
Модель 003Z5704R3 выполнена с DN 32, внутренней резьбой G 1 1/4 и пропускной способностью Kvs 6,3 м³/ч. Настройка ΔP доступна в диапазоне 0,05–0,25 бар; для APT-R3 также раскрыта настройка 5–25 кПа, где один оборот соответствует изменению на 1 кПа, а заводское значение равно 10 кПа.
Клапан имеет латунный корпус и латунный конус, пружину из нержавеющей стали, мембрану и уплотнения из EPDM. Рабочая среда — вода и водные растворы гликоля до 50%; расчетные границы включают PN 16, температуру до 120 °C и максимально допустимый перепад давлений 1,5 бар.

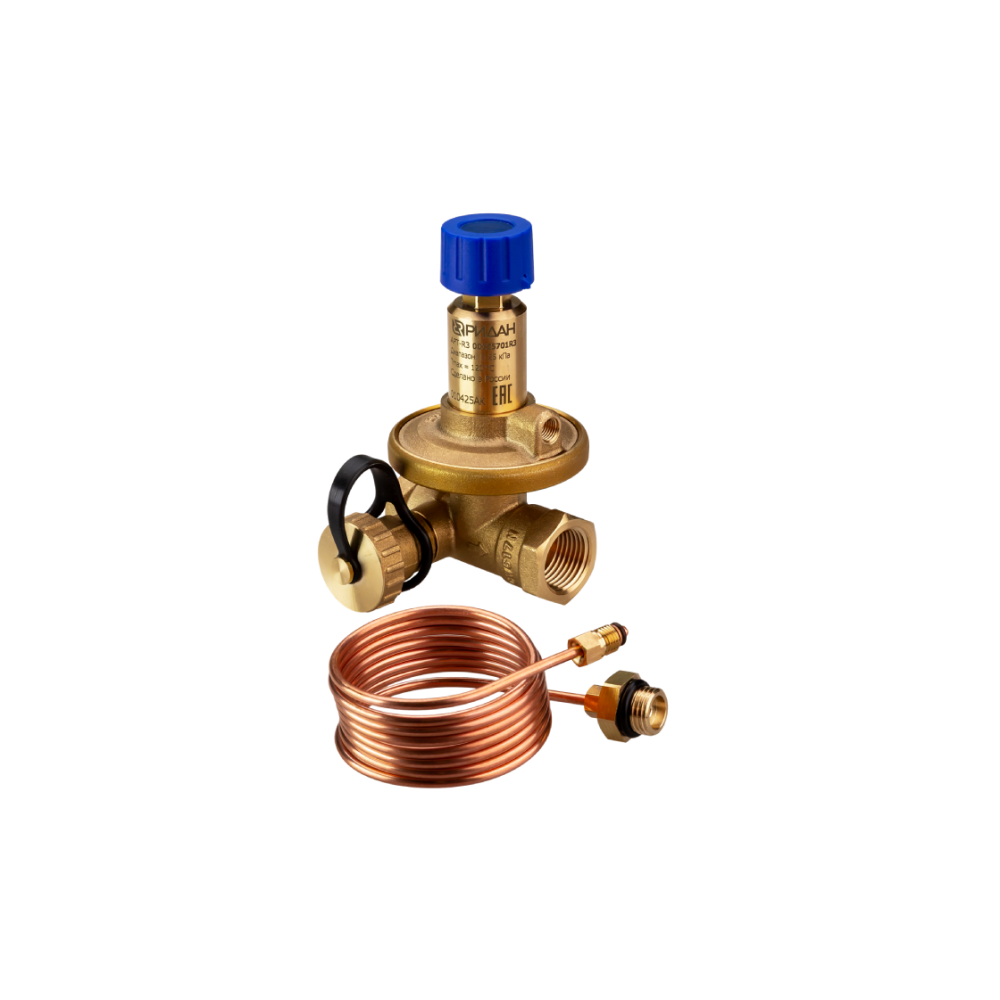

APT-R3 ставится только на обратный трубопровод, а стрелка на корпусе ориентируется по направлению движения жидкости. Для импульсной трубки, измерения и ограничения расхода на подающем трубопроводе применяется клапан-партнер MVT-R; в поставку входят клапан APT-R3, импульсная трубка 1,2 м, адаптер G1/4, паспорт и электронное руководство по эксплуатации.
- Артикул: 003Z5704R3;
- серия: Ридан APT-R3;
- DN 32, PN 16;
- присоединение к трубопроводу: внутренняя резьба G 1 1/4;
- Kvs: 6,3 м³/ч;
- диапазон настройки ΔP: 0,05–0,25 бар;
- температура рабочей среды: до 120 °C;
- комплектная импульсная трубка: 1,2 м.
