- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5705R3-300
- Артикул: 003Z5705R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 40
- Диапазон перепада давления, бар
- 0,05-0,25
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 10
- Материал уплотнения
- EPDM
- Материал
- латунь
- Диаметр резьбы, дюймы
- 1 1/2"
- Длина импульсной трубки, м
- 1,2
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Температура макс., С
- 120
- Серия товаров
- APT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z5701R3 | 15 | 0,05-0,25 | 1,6 |  |
20 046 |
|
20 046 | |
| 003Z5702R3 | 20 | 0,05-0,25 | 2,5 |  |
22 068 |
|
22 068 |

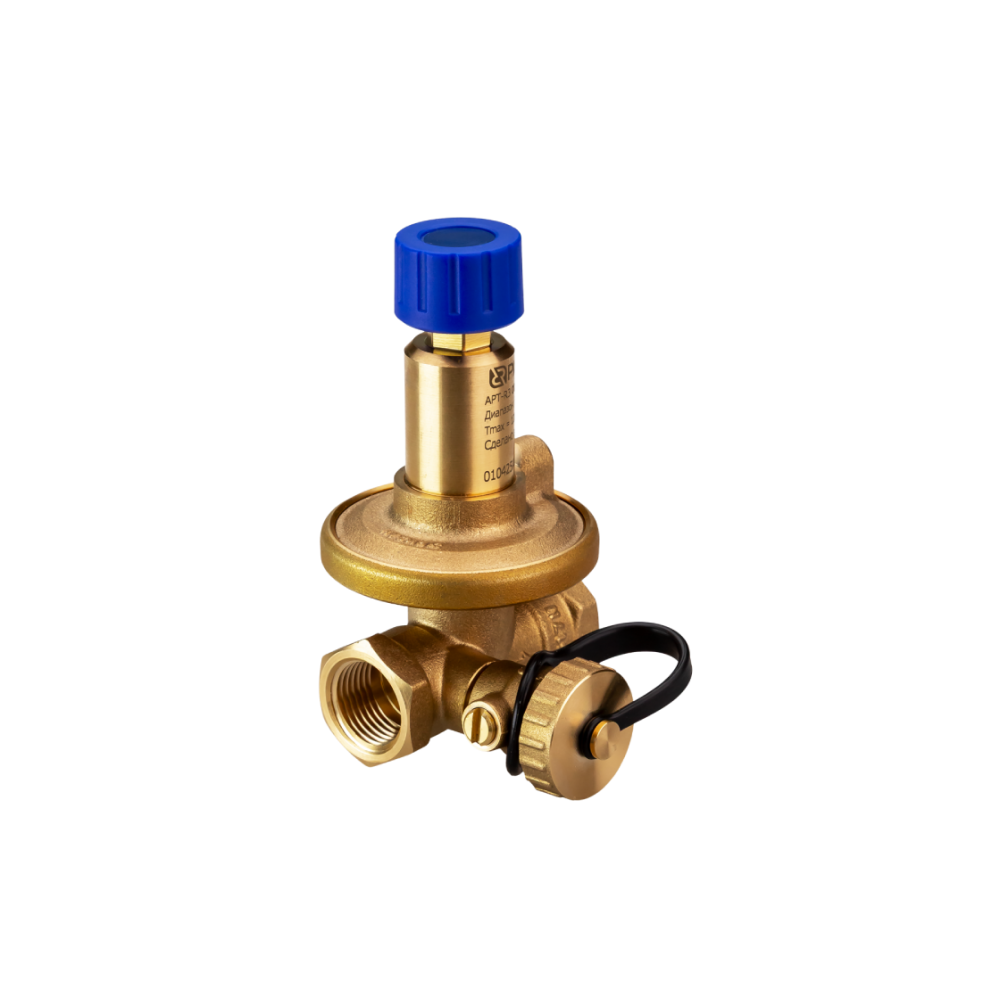

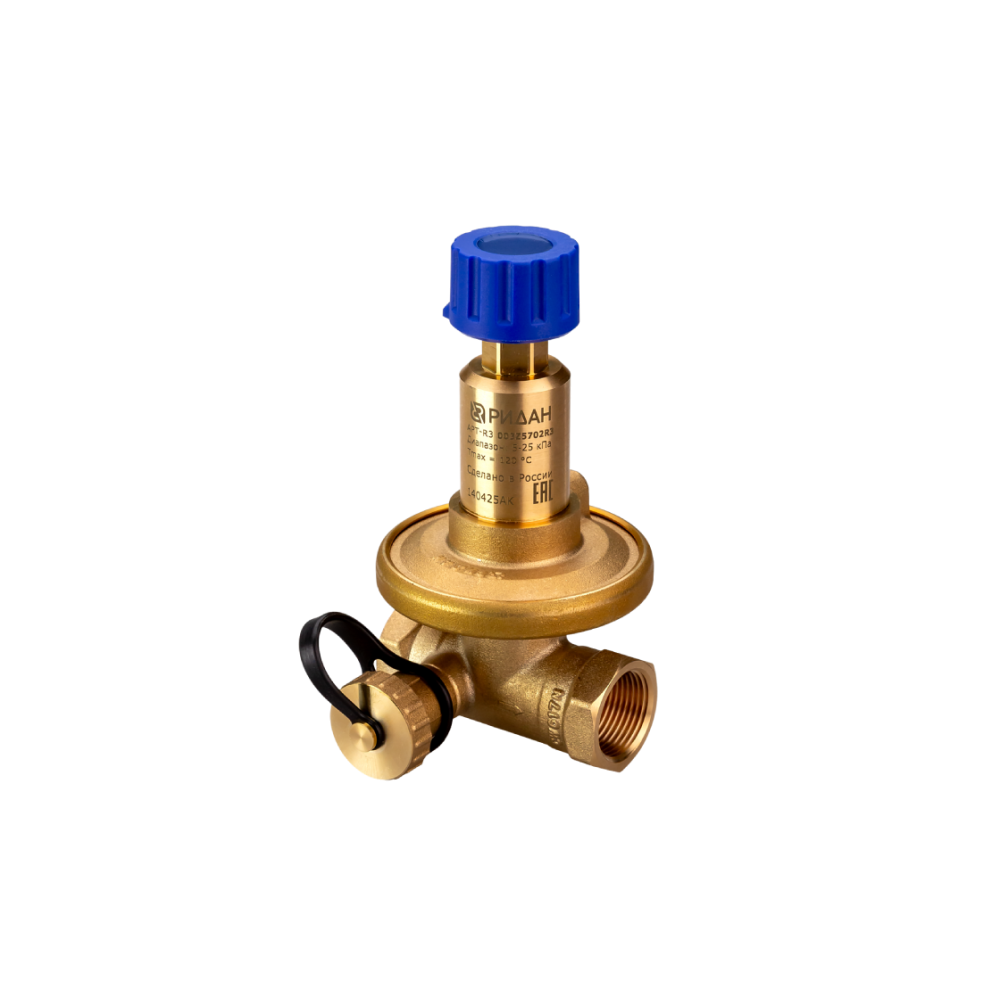

Ридан APT-R3 003Z5705R3 DN40 предназначен для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения, где расход рабочей среды меняется во время эксплуатации. Клапан APT-R3 поддерживает работу участка при переменных расходах от 0 до 100% и не рассчитан на контакт с питьевой водой в хозяйственно-питьевых системах.
Встроенный мембранный блок поддерживает постоянный перепад давлений на регулируемом участке. Когда режимы соседних термостатических или регулирующих клапанов меняются, APT-R3 помогает сохранить необходимую мощность у потребителя; динамическая балансировка улучшает комфорт в помещениях и оптимизирует энергопотребление системы.
Модель 003Z5705R3 имеет DN 40, внутреннюю резьбу G 1 1/2 и пропускную способность Kvs 10 м³/ч. Перепад давления настраивается в диапазоне 0,05–0,25 бар; для APT-R3 раскрыта шкала 5–25 кПа, изменение на 1 кПа за один оборот и настройка по умолчанию 10 кПа.
Корпус и конус клапана изготовлены из латуни, пружина — из нержавеющей стали, мембрана и уплотнения — из EPDM. Клапан рассчитан на PN 16, максимально допустимый перепад давлений 1,5 бар, температуру среды до 120 °C, воду и водные растворы гликоля концентрацией до 50%.

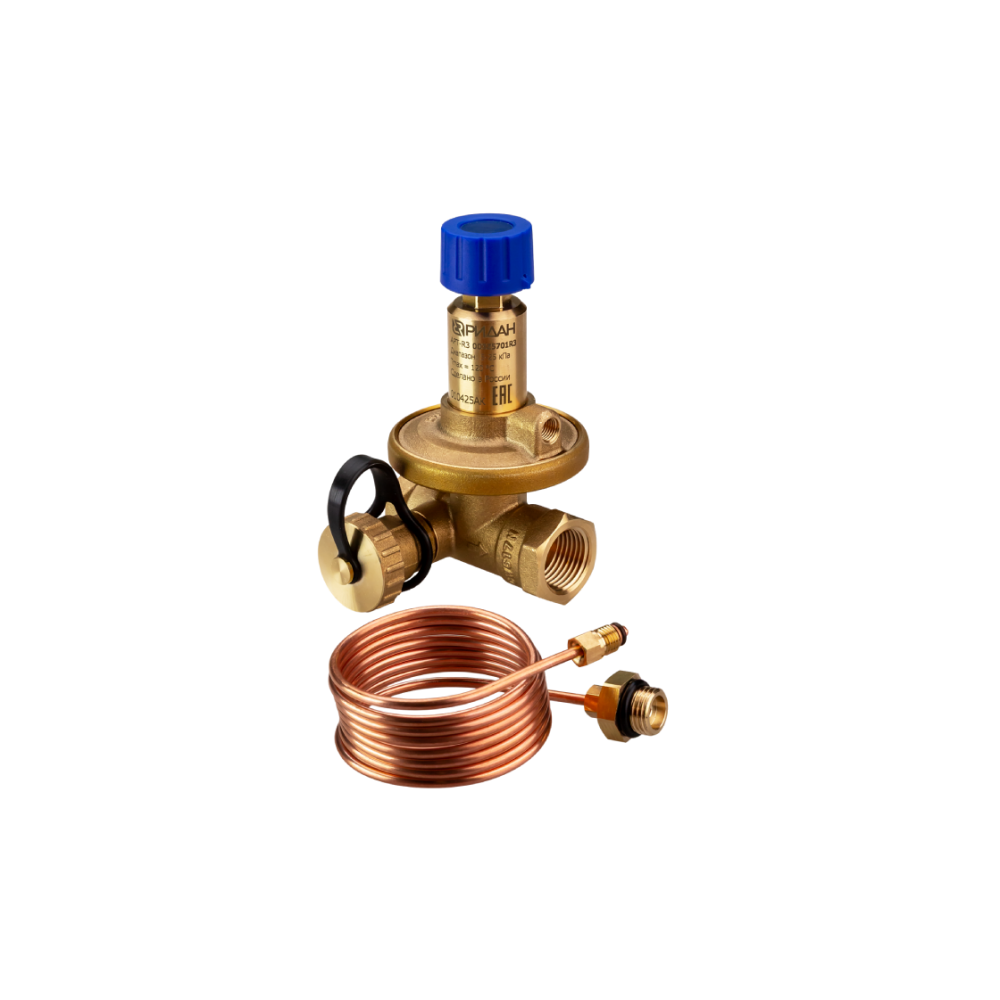

Клапаны APT-R3 устанавливаются только на обратный трубопровод по направлению стрелки на корпусе. На подающем трубопроводе применяется клапан-партнер MVT-R для импульсной трубки, измерения и ограничения расхода; комплект включает клапан APT-R3, импульсную трубку 1,2 м, адаптер для отверстия G1/4, паспорт и электронное руководство по эксплуатации.
- Артикул: 003Z5705R3;
- серия: Ридан APT-R3;
- DN 40, PN 16;
- присоединение к трубопроводу: внутренняя резьба G 1 1/2;
- Kvs: 10 м³/ч;
- диапазон настройки ΔP: 0,05–0,25 бар;
- максимально допустимый перепад давлений: 1,5 бар;
- рабочая среда: вода и водные растворы гликоля до 50%.
