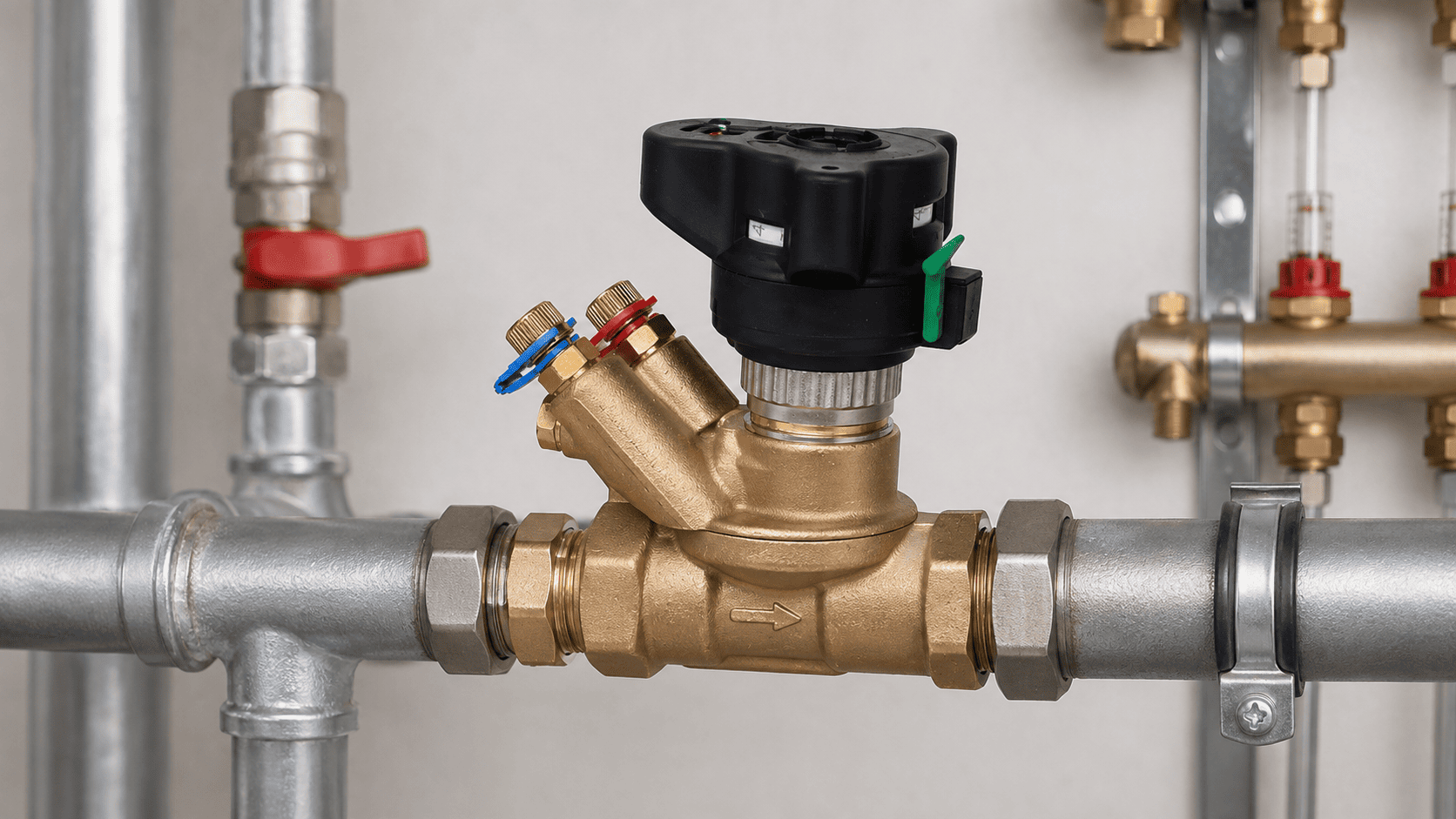

Балансировочный клапан — это регулирующая трубопроводная арматура для систем отопления, тепло- и холодоснабжения, где важно задать расчетный расход теплоносителя на ветвях, стояках и контурах.
Клапан создает дополнительное гидравлическое сопротивление, поэтому поток идет по расчету, а не по самому легкому маршруту. Балансировка не означает одинаковое давление во всех трубах: у каждого участка своя тепловая нагрузка и свой режим.
- Разберем назначение клапана
- Покажем причины разбалансировки
- Сравним ручные и автоматические модели
- Перечислим данные для подбора
- Отделим клапан от шарового крана
Калькулятор Kv балансировочного клапана
Результат расчета
| Формула | Kv = Q / √Δp |
|---|---|
| Внутренние единицы | Q = 1,200 м³/ч; Δp = 0,1500 бар |
Что такое балансировочный клапан
Балансировочный клапан задает на участке расчетное гидравлическое сопротивление, чтобы теплоноситель распределялся между ветвями, стояками и потребителями по проекту. Он не делает все контуры одинаковыми, а помогает каждому контуру получить свой расход, связанный с тепловой нагрузкой, длиной трассы, диаметрами труб и сопротивлением установленной арматуры. В такой системе клапан работает как настроенный ограничитель, а не как случайно прикрытый вентиль.
Если короткая ветвь почти не ограничена, вода проходит по ней охотнее, чем через удаленный участок. Клапан добавляет нужное сопротивление в легкий маршрут и выравнивает гидравлический режим сети. Для подрядчика это инструмент наладки, для заказчика — способ убрать перекосы прогрева, для управляющей компании — возможность стабилизировать стояки без постоянной ручной регулировки. Балансировочный узел полезен только тогда, когда система уже собрана по проекту и доступна для измерений.
«Балансировка нужна не для одинакового расхода во всех трубах. Ее задача — дать каждому участку тот расход, который заложен расчетом и нужен для его нагрузки.»
— Максим Стаховский, эксперт компании Феникс

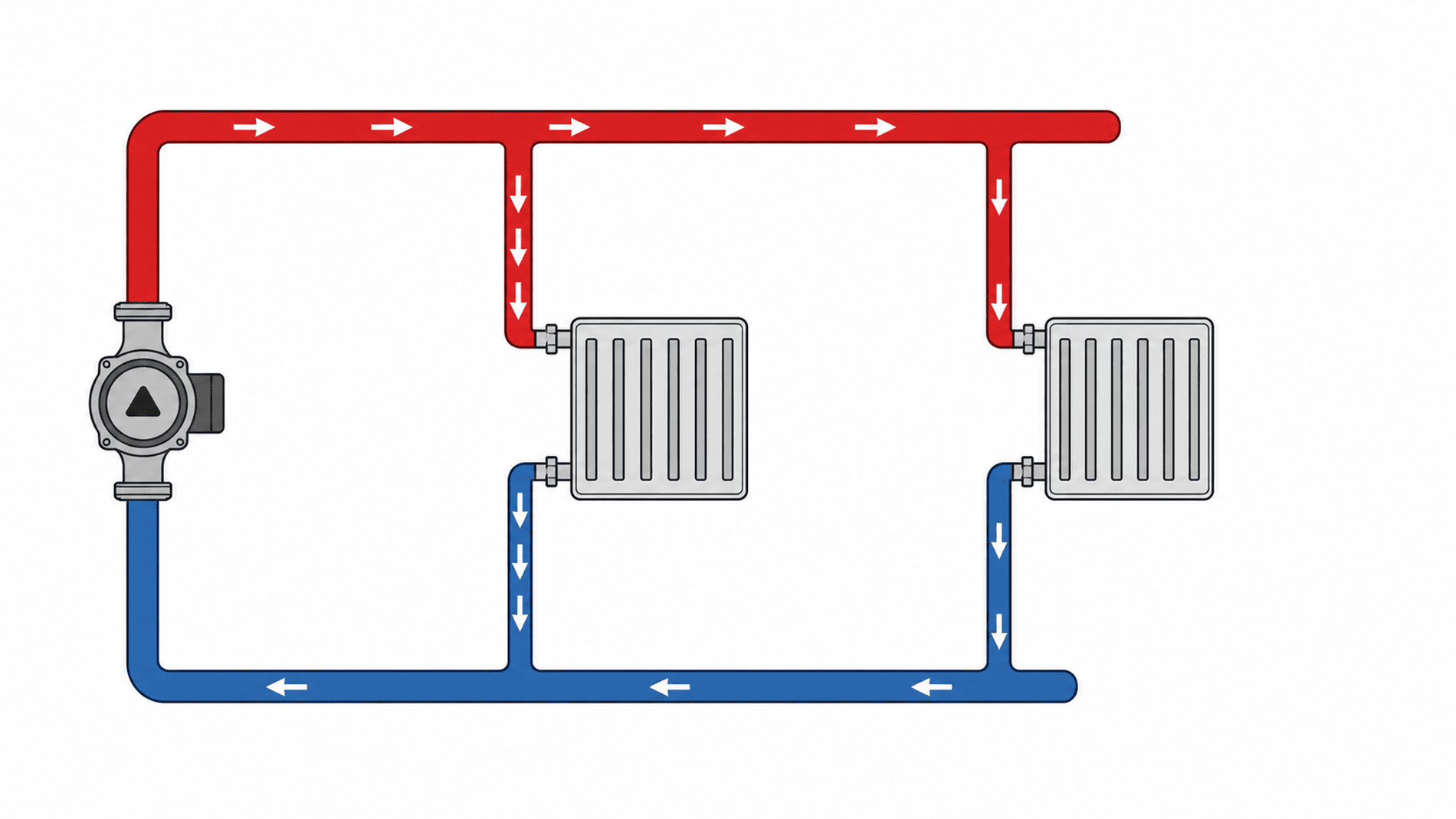

Почему без балансировки система работает неправильно
В замкнутой сети теплоноситель идет туда, где меньше сопротивление. Ближние радиаторы и короткие ветви получают избыточный расход, а дальние приборы остаются недогретыми. В результате жильцы открывают окна в одних помещениях и жалуются на холод в других, хотя котел, тепловой пункт или насос формально работают. Если система разветвленная, такой перекос повторяется на каждом уровне: от коллектора до стояка.
Перекос расхода влияет и на оборудование. Термостатические клапаны могут шуметь из-за неблагоприятного перепада давления, насос работает с завышенным напором, обратная вода возвращается теплее расчетной. Увеличение мощности насоса не решает причину: общий поток растет, но система все равно направляет его по участкам с меньшим сопротивлением.

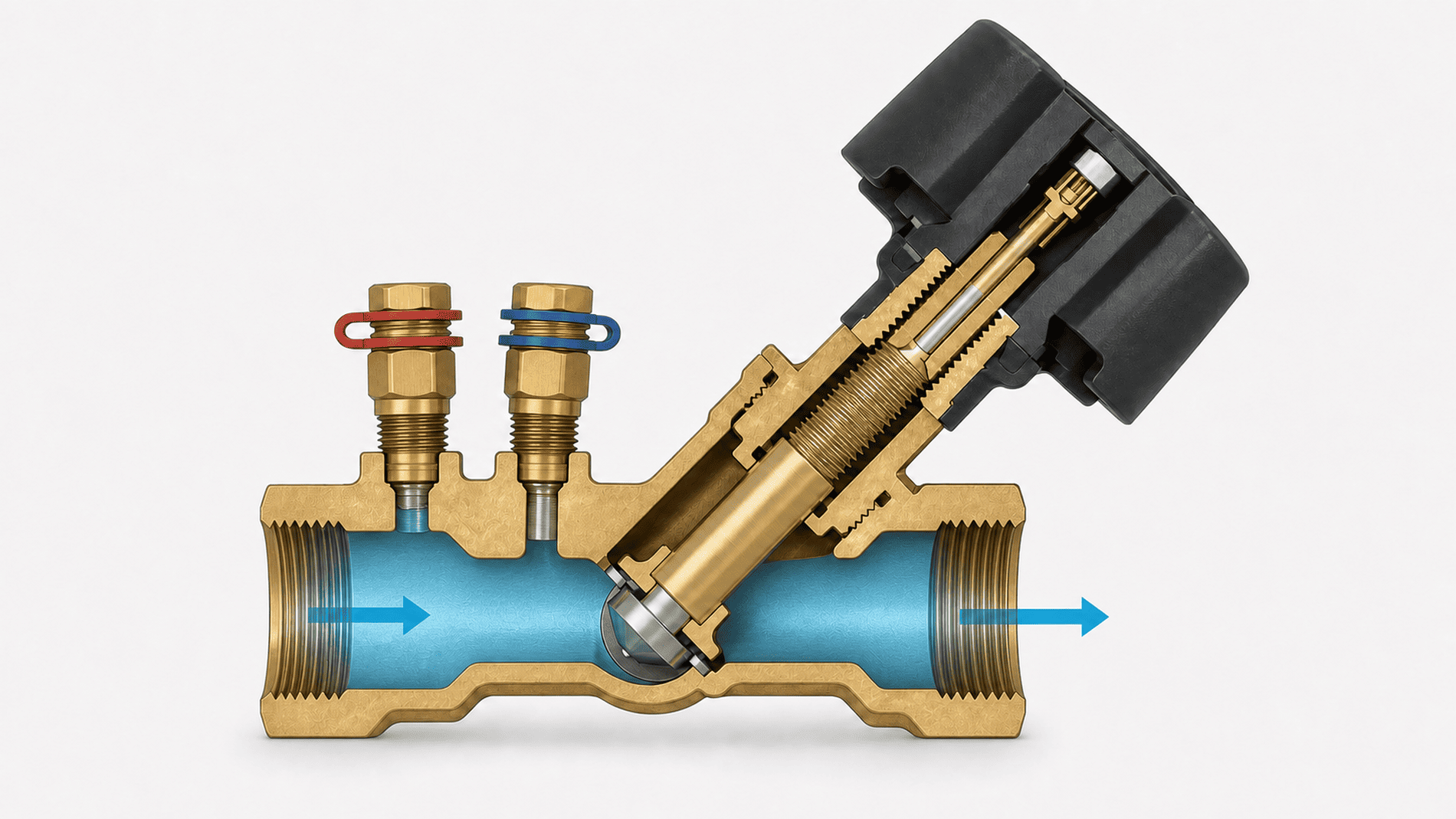

Принцип работы ручного балансировочного клапана
В ручной модели настройка меняет положение штока и затвора. Проходное сечение уменьшается, сопротивление участка увеличивается, а расход ограничивается до расчетного значения. После наладки выбранное положение фиксируют, и клапан сохраняет настройку до следующего обслуживания или изменения схемы.
Полноценный ручной клапан отличается от обычного вентиля воспроизводимой шкалой, известной расходной характеристикой и возможностью измерить перепад давления через ниппели. По таблицам производителя или прибору наладчик связывает положение настройки с расходом. Шаровой кран для такой задачи не подходит: он рассчитан прежде всего на открытие и перекрытие, а не на точную повторяемую регулировку.
Ручная схема уместна там, где расход постоянный или меняется мало. Это отдельные ветви, стояки с предсказуемой нагрузкой, простые контуры отопления и участки, где не требуется автоматическая компенсация перепадов. При сдаче объекта важно записать положение настройки: клапан должен возвращаться к тому же значению после обслуживания, а система должна сохранять расчетный расход.

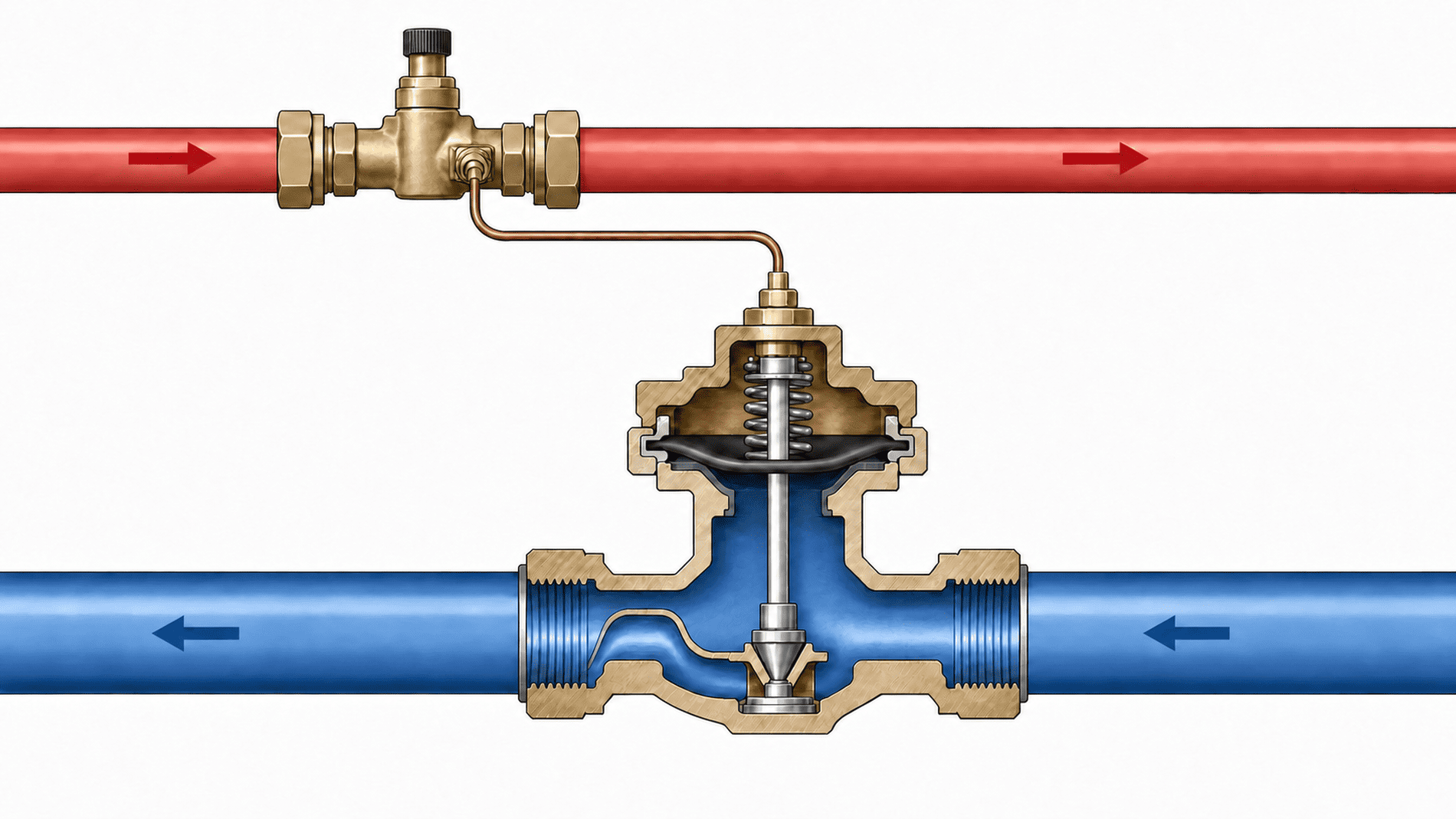

Как работает автоматический балансировочный клапан
Автоматический клапан реагирует на изменение гидравлического режима без участия наладчика. Одни модели поддерживают перепад давления, другие ограничивают заданный расход, а комбинированные устройства совмещают ограничение расхода с регулирующей функцией. Такой клапан особенно полезен там, где потребители часто открываются и закрываются.
Регулятор перепада давления обычно связан импульсной трубкой с другой точкой сети. Мембрана воспринимает изменение давления и перемещает затвор: при росте перепада проход прикрывается, при снижении открывается. Так обслуживаемая ветвь получает более устойчивые условия, даже если соседние потребители меняют потребление. Балансировочный регулятор не отменяет настройку всей сети, но снижает влияние соседних участков.
Такое решение важно для двухтрубных систем с радиаторными терморегуляторами. Когда часть термостатических головок закрывается, расход перераспределяется, и ручная настройка уже не компенсирует изменения. Автоматическая арматура защищает ветвь от колебаний и поддерживает расчетный режим системы.

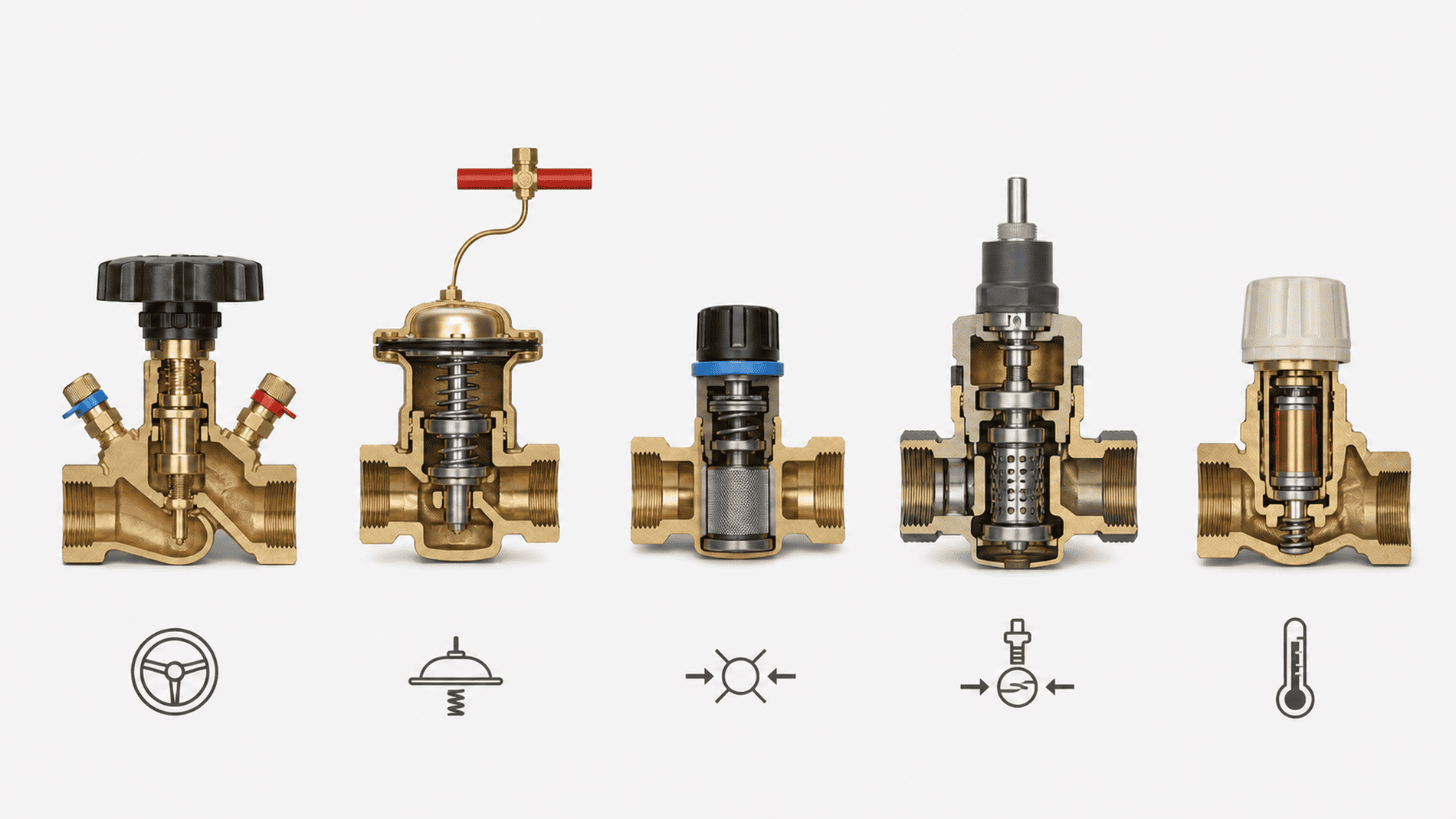

Основные виды балансировочных клапанов
На практике применяют несколько групп. Ручной статический клапан создает фиксированное сопротивление и подходит для стабильного расхода. Регулятор перепада давления удерживает заданную разницу между точками отбора импульсов и часто используется на стояках или распределительных ветвях.
Регулятор расхода поддерживает заданный поток при изменении входного давления. Комбинированный PICV ограничивает расход и одновременно выполняет регулирующую функцию, поэтому востребован на фанкойлах, калориферах и динамических контурах. Для циркуляции ГВС используют термостатические модели, которые ориентируются на температуру воды в ветви. Если система работает в переменном режиме, автоматический клапан обычно дает более устойчивый результат, чем ручная настройка.
| Вид | Что поддерживает | Где применяется |
|---|---|---|
| Ручной статический | Фиксированное гидравлическое сопротивление | Системы с постоянным расходом, отдельные ветви и стояки |
| Регулятор перепада давления | Заданный перепад между точками отбора импульсов | Двухтрубные системы, стояки, распределительные ветви |
| Регулятор расхода | Заданный расход при изменении входного давления | Отопление, охлаждение, вентиляционные установки |
| Комбинированный PICV | Ограничение расхода и регулирующую функцию | Фанкойлы, калориферы, динамические системы |
| Термостатический для ГВС | Температуру воды в циркуляционной ветви | Рециркуляция горячего водоснабжения |
Где применяются балансировочные клапаны
Такая арматура встречается в однотрубных и двухтрубных системах отопления, на стояках многоквартирных домов, в индивидуальных и центральных тепловых пунктах, на распределительных ветвях общественных зданий, в холодоснабжении, чиллер-фанкойл контурах, обвязке калориферов и циркуляционных линиях ГВС.
В частном доме она нужна не всегда. Если система состоит из одного короткого контура, отдельная настройка может быть избыточной. Но при нескольких этажах, коллекторах, теплых полах, радиаторных ветвях разной длины или пристройках балансировка становится практически обязательной частью наладки. Чем сложнее система, тем важнее заранее понимать, где клапан измеряет и где ограничивает расход.
Место установки выбирают по проекту и паспорту изделия. Универсальное правило «ставить только на обратке» неверно: многие регуляторы действительно монтируют на обратном трубопроводе, но клапан-партнер может располагаться на подаче, а отдельные модели допускают другие схемы. Неверно установленный клапан может не показать расчетный расход даже при правильной настройке.
Случай из практики: На объекте с несколькими радиаторными ветвями ближний контур забирал основной поток, а дальние помещения прогревались медленно. После проверки фильтров и насоса на короткой ветви настроили балансировочный клапан, и расход перераспределился по расчету без увеличения напора.

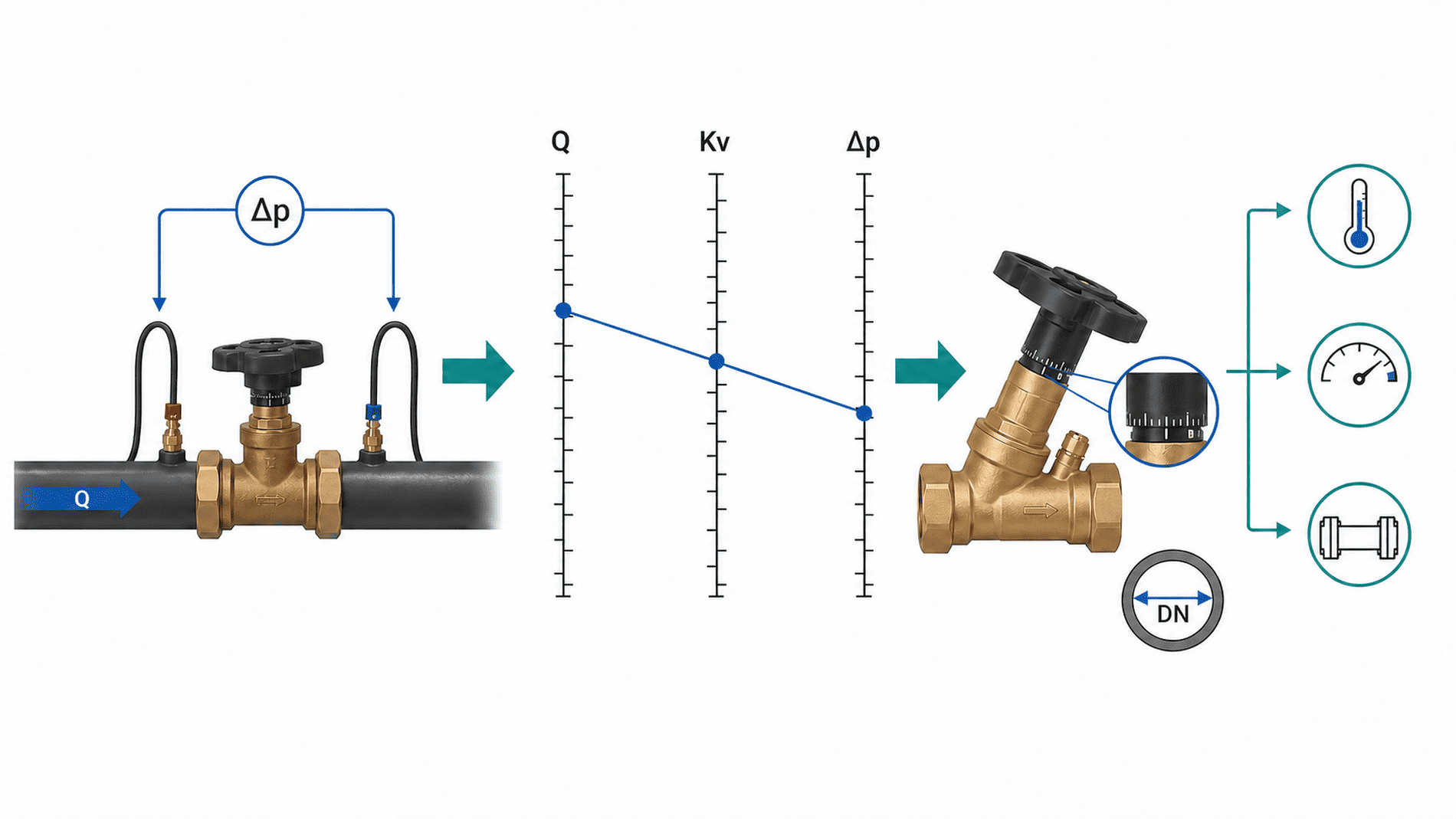

Какие данные нужны для подбора
Подбор по диаметру трубы приводит к ошибкам. Нужны расчетный расход через участок, перепад давления, который требуется создать или поддерживать, тип системы с постоянным или переменным расходом, рабочая температура, давление, состав теплоносителя и тип присоединения. Для управляющей компании эти данные важны при приемке, потому что клапан без расчетной настройки трудно проверить.
Для предварительной оценки используют зависимость Kv = Q / √Δp, где Q — расход в м³/ч, Δp — перепад давления в барах, Kv — пропускная способность при перепаде 1 бар. Окончательный выбор делают по таблицам производителя с учетом диапазона настройки, минимального перепада, допустимой температуры, давления и риска кавитации. Если клапан выбран только по условному проходу, система может получить слишком грубую или слишком узкую регулировку.
Внимание: Не заменяйте подбор расчетом «по трубе». Один и тот же диаметр может требовать разных настроек, если расход, перепад давления и режим работы отличаются.
Пример работы балансировочного клапана
Представим коллектор, от которого отходят две ветви. Первая короткая и питает ближние радиаторы, вторая длиннее и имеет больше поворотов. Без регулирования первая ветвь забирает лишний расход, а вторая получает меньше расчетного значения. Для такой системы задача наладки состоит не в одинаковом расходе, а в расчетном распределении.
На короткой ветви клапан создает дополнительное сопротивление. После настройки поток перераспределяется: ближние приборы перестают забирать избыток, а дальняя ветвь получает нужное количество воды. Если режим переменный, вместо одной фиксированной настройки применяют автоматический регулятор. При повторной проверке клапан должен показывать расход в допустимом диапазоне, а не просто быть частично закрытым.
Что балансировочный клапан не может исправить
Клапан не заменяет гидравлический расчет и не компенсирует недостаточную мощность источника тепла, неправильно выбранный насос, засоренный фильтр, воздушную пробку, ошибочный диаметр труб или неправильное подключение отопительного прибора.
Перед настройкой проверяют, что система заполнена, воздух удален, фильтры очищены, запорная арматура открыта, насос работает в расчетном режиме, а исполнительная документация соответствует фактическому монтажу. Иначе настройка будет маскировать дефект, а не устранять причину. Если система физически не пропускает нужный объем теплоносителя, клапан не создаст недостающую мощность.
Перед настройкой проверьте
- Проверьте заполнение системы теплоносителем.
- Удалите воздух из контуров и приборов.
- Очистите фильтры перед наладкой.
- Проверьте фактическое положение запорной арматуры.
- Сверьте режим насоса с расчетными данными.
- Проверьте направление потока по стрелке на корпусе.
Частые вопросы
Обязателен ли балансировочный клапан в частном доме
В простой схеме с одним коротким контуром он может не потребоваться. При нескольких ветвях, этажах, коллекторах или заметно разных длинах контуров необходимость балансировки быстро возрастает.
Можно ли использовать обычный шаровой кран
Нет. Шаровой кран не имеет нормированной регулировочной характеристики, измерительных ниппелей и воспроизводимой шкалы. Он может частично ограничить поток, но не заменяет профессиональную настройку.
Нужно ли ставить клапан на каждый радиатор
Не всегда. Балансируют приборы, ветви, стояки или узлы в зависимости от схемы и расчета. Иногда достаточно настройки на распределительной ветви, а иногда требуется работа с несколькими точками.
Чем балансировочный клапан отличается от термостатического
Балансировочная арматура отвечает за расчетный гидравлический режим участка. Радиаторный термостатический клапан меняет расход через прибор по температуре помещения. Поэтому эти устройства решают разные задачи и могут работать вместе.
Заключение
Балансировочный клапан является элементом регулирующей арматуры, который обеспечивает расчетный принцип работы балансировочного узла: не одинаковый поток во всех ветвях, а нужный расход теплоносителя под фактическую нагрузку участка. За счет изменения проходного сечения в корпусе он помогает удерживать давление в системе в рабочем диапазоне, снижает перекосы между ближними и дальними контурами и поддерживает равномерное распределение без лишнего напора насоса.
Для отопительной системы, водоснабжения или холодоснабжения важно выбирать клапан не только по диаметру. Необходимо учитывать параметры рабочей среды, назначение участка, требуемую пропускную способность, способ управления, условия эксплуатации и тип соединения: резьбовое, фланцевое, под фитинги. В различных конструкциях применяют латунь, нержавеющую сталь или стальные исполнения, поэтому техническая документация производителя и соответствие ГОСТ помогают подобрать оптимальный вариант по размерам, материалу и максимальному давлению.
Если нужно обеспечить стабильную работу системы, сначала проверяют проект, насос, фильтры, воздух, монтаж и направление потока по стрелке на корпусе, а уже затем настраивают клапан. Ручные модели подходят для стабильного режима, автоматические клапаны — для переменной нагрузки, где важно удерживать расчетные условия без постоянной переналадки. Полное решение всегда опирается на расчет, измерение перепада давления и корректную установку, а не на замену балансировочного клапана шаровым краном.
