Воронка на профнастил: когда монтажный короб и обогрев действительно обязательны

На профнастиле водоприемный узел нельзя оценивать так же, как на сплошном основании. Здесь воронка работает не только как точка приема воды, но и как часть сложного монтажного узла, завязанного на геометрию листа, жесткость опоры, высоту кровельного пирога и маршрут воды после выпуска. Поэтому для такого решения заранее проверяют, нужен ли монтажный короб, как распределяется нагрузка в зоне установки и не попадает ли начальный участок отвода в холодный контур.

Если эти вопросы оставляют на этап монтажа, слабое место появляется уже в рабочем узле: приемная часть может получить перекос, примыкание начинает работать хуже, а зимой добавляется риск наледи и ледяной пробки в зоне выпуска. Именно поэтому для профнастила важно рассматривать не отдельную воронку как товарную позицию, а весь узел целиком: основание, короб, гидроизоляцию, выпуск, обогрев, обслуживание и связь с водосточной системой после приемной точки.

Почему профнастил меняет требования к узлу водоприема

На сплошной плите кровельная воронка получает ровную и жесткую опору. На профнастиле ситуация другая: лист работает волной, под верхним покрытием есть перепады по высоте, а нагрузка передается неравномерно. Поэтому воронки в такой схеме чувствительны к перекосу уже на этапе установки, а кровли вокруг приемной точки быстрее показывают дефекты сборки.

Когда подрядчик ориентируется только на диаметр корпуса, он недооценивает саму механику узла. Для профнастила надо понимать, как воронки садятся в покрытие, как распределяется нагрузка по листу, где заканчивается жесткая опора и что происходит в зоне примыкания. Если этого нет, кровли начинают задерживать поток вокруг приемной части, а дальше проблема передается на трубы и на весь внутренний водосток.

Есть и второй фактор. Для плоской кровли по профлисту особенно критична локальная геометрия поверхности. Даже если общий уклон выполнен верно, в зоне установки могут оставаться небольшие перепады, которые мешают нормальному приему стока. Из-за этого воронки получают не тот режим работы, на который они рассчитывались, а кровли теряют стабильность именно в рабочей точке.

Поэтому для профнастила кровельная воронка должна быть частью расчетного узла, а не просто стандартным выпуском. В расчет попадают сами воронки, конструкция основания, маршрут до водосточной трубы и условия эксплуатации, в которых будут работать все системы на крыше.

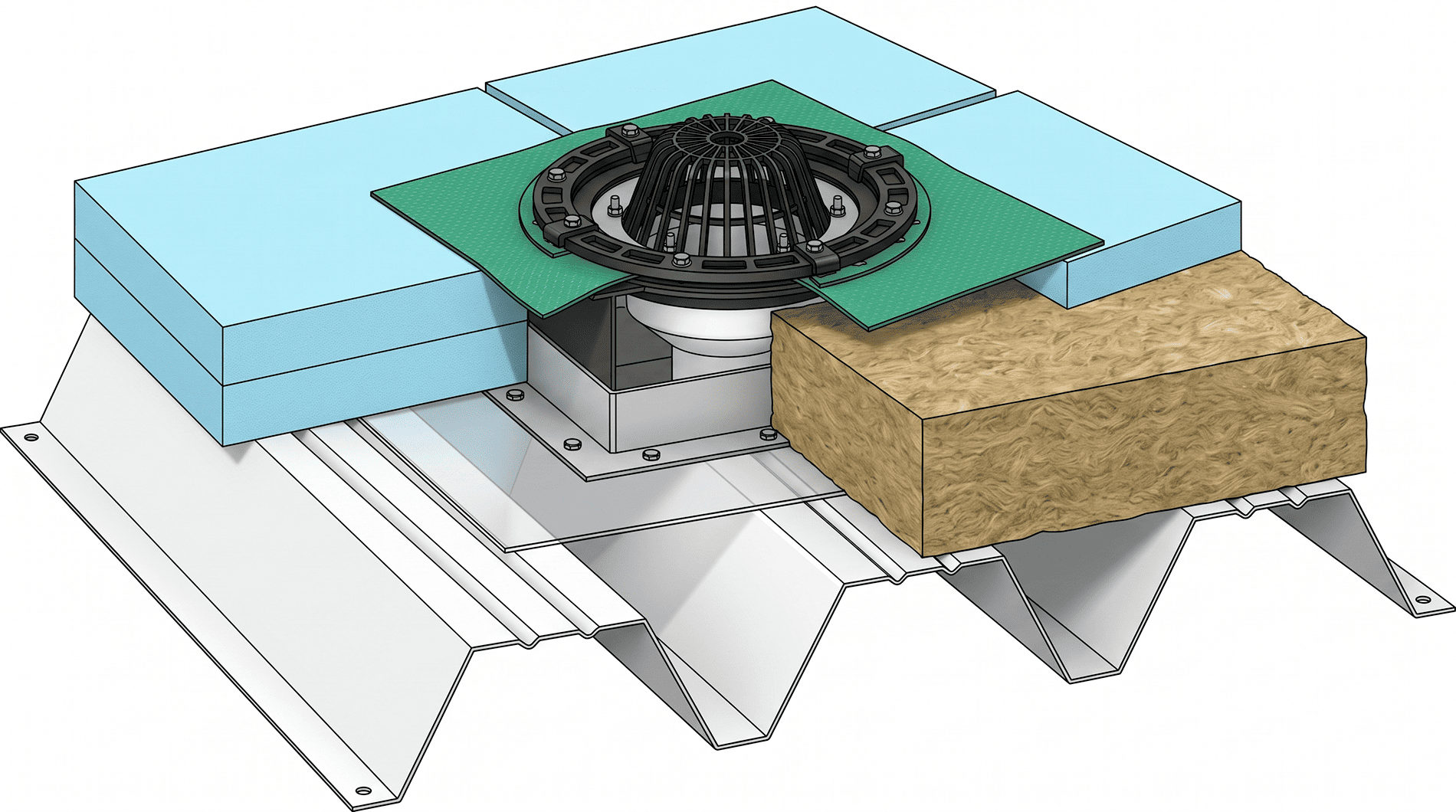

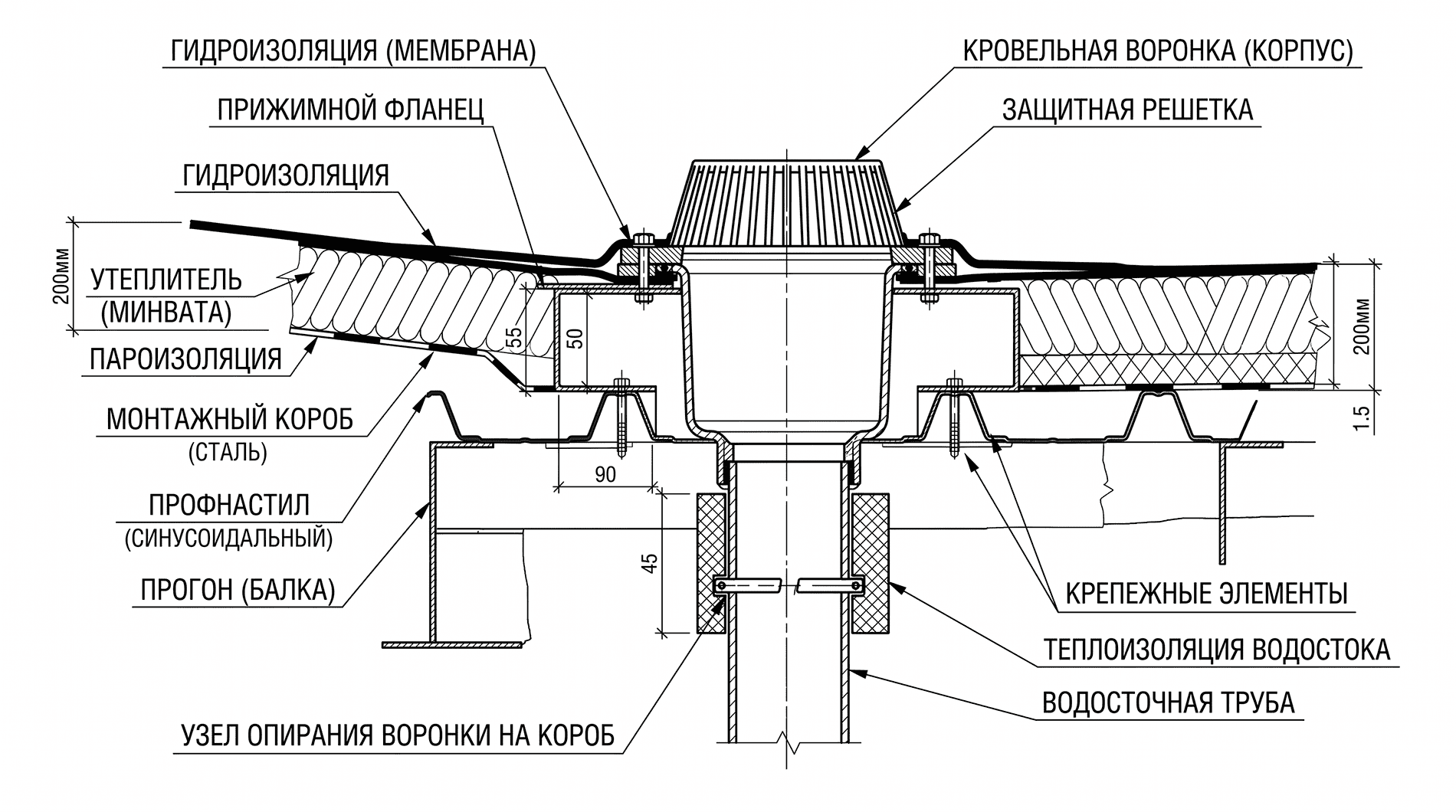

Монтажный короб: зачем он нужен под кровельную воронку

Монтажный короб решает проблему опоры. Он формирует понятное посадочное место, выравнивает рабочую зону на волне листа и помогает собрать узел так, чтобы воронки не работали на прогибе. Для кровли по профнастилу это не дополнительная опция, а базовая часть конструкции, если нужно получить устойчивый узел без скрытых деформаций.

Без короба монтаж часто превращается в подгонку по месту. В листе вырезают отверстие, затем пытаются совместить корпус, фланец, гидроизоляцию и крепеж так, чтобы все сошлось в одном уровне. Формально воронки можно поставить и так, но для кровли это слабый сценарий: давление на узел растет, а основание продолжает играть под нагрузкой. В результате кровли начинают быстрее выдавать деформацию в зоне приема.

Короб важен и для согласования слоев. На одном участке сходятся лист, утеплитель, гидроизоляционный слой и верхнее покрытие. Если между ними нет стабильной геометрии, кровельный пирог работает в конфликте с приемной частью. Тогда воронки уже не компенсируют конструкцию, а только повторяют ее слабые места.

Нужно учитывать и обслуживание. Для больших объектов важно не только смонтировать узел, но и потом регулярно проверять его состояние. Когда короб есть и узел собран в нормальной геометрии, воронки проще чистить, легче осматривать, проще ремонтировать без вскрытия большого участка покрытия. Для кровли промышленного типа это реальное преимущество, а не теоретическая опция.

Отдельный плюс короба в том, что он помогает согласовать смежные системы. Через одну точку проходят крепление, гидроизоляция, водосточная часть и иногда элементы систем обогрева. Если короб не предусмотрен заранее, все эти системы начинают конфликтовать уже на монтаже.

На профнастиле воронки нельзя ставить по логике обычного отверстия в листе. Если короб и посадочная зона не собраны как единый узел, кровли почти всегда возвращаются к этой точке уже после первой зимы.

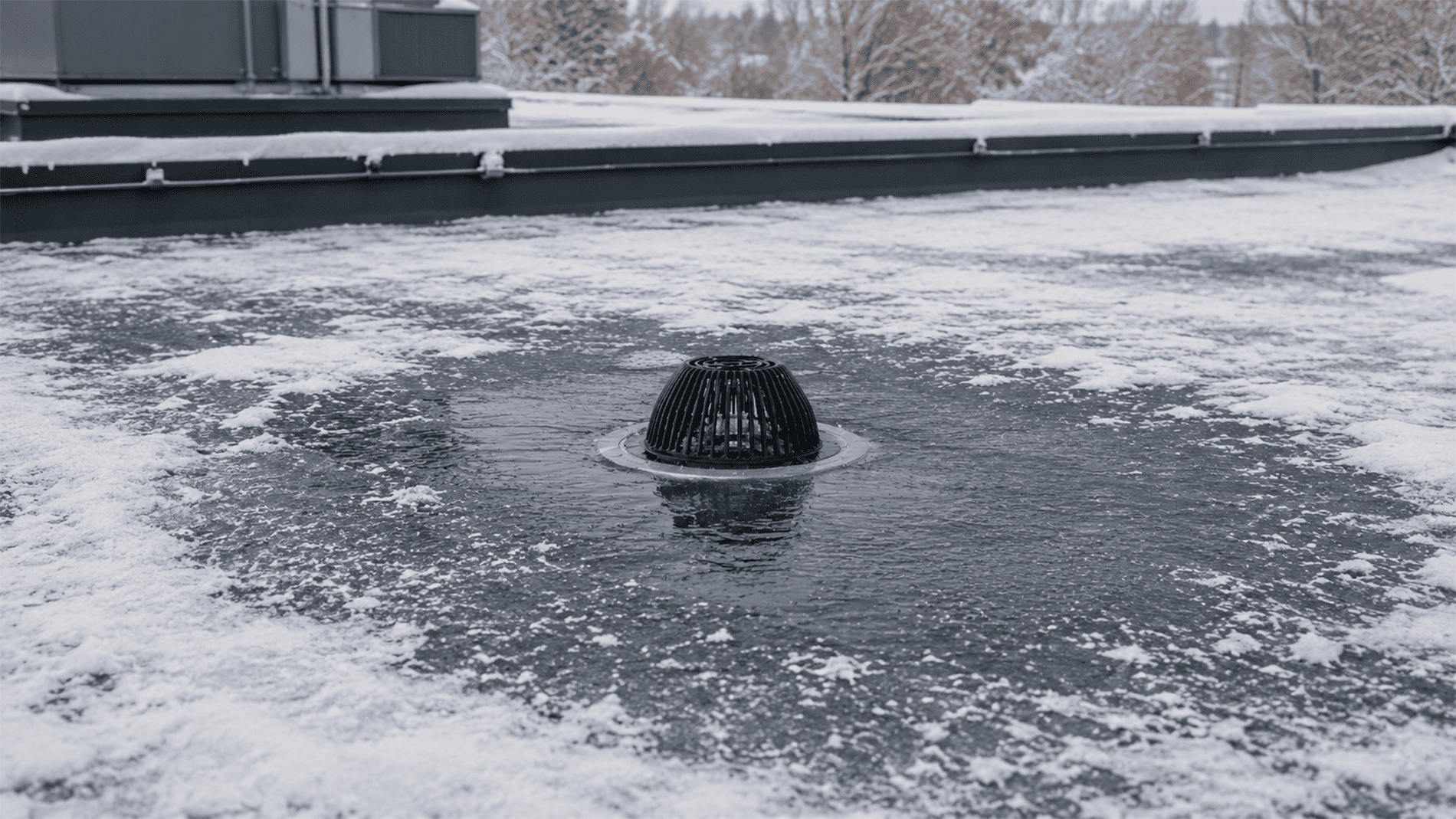

Когда обогрев и греющий кабель становятся обязательными

Обогрев нужен не всегда, но на профнастиле есть сценарии, где без него узел быстро выходит в зону риска. Первый случай - кровли над холодным объемом, где зона у выпуска не получает стабильного тепла снизу. Второй - длинный холодный участок после приема, когда часть трассы проходит через неотапливаемое пространство. Третий - климат с регулярными переходами через ноль, когда днем идет активный приток осадков, а ночью узел быстро остывает.

В такой ситуации вокруг приемной части формируется лед, затем он переходит на начальный участок водосточной трубы, а дальше появляется риск ледяных пробок. Если проект не предусматривает прогрев, системы начинают работать неустойчиво: днем поток уходит, ночью подмерзает, потом снова оттаивает. Для кровли это опасно и с точки зрения отвода, и с точки зрения ресурса самого примыкания.

Греющий кабель поэтому нельзя оценивать отдельно от узла. Важно не только его наличие, но и место укладки, схема питания, защита соединений и доступ к контролю. Если кабель добавляют слишком поздно, воронки уже стоят, а трасса для прогрева идет не там, где нужен реальный тепловой эффект.

На объектах с участками эксплуатируемых кровель риск возрастает еще сильнее. Там снег и поток распределяются сложнее, часть покрытия дольше остается холодной, а локальные нагрузки выше. В этих условиях воронки без прогрева быстрее становятся зоной образования льда, особенно если рядом начинается холодный участок трубы.

Нельзя забывать и о связке с другими решениями. Системы обогрева, сами воронки и остальные системы водоотведения должны рассматриваться как единый рабочий набор. Когда эти системы закупаются по отдельности и сводятся уже на крыше, надежность узла падает.

Для проектной проверки полезно заранее разнести зоны ответственности. Одни системы отвечают за прием и передачу потока, другие системы держат обогрев, крепление и защиту примыкания. Если эти системы не сведены в один рабочий сценарий еще на бумаге, на монтаже почти неизбежно появляются лишние стыки и спорные решения.

Как связаны воронка, водосточная труба и система внутреннего водостока

Распространенная ошибка - рассматривать точку приема как самостоятельный элемент. На деле воронки работают только тогда, когда после них правильно собран весь маршрут. Сразу за корпусом начинается участок водосточной трубы, затем идет подключение к системе внутреннего водостока, а уже потом общий путь к стояку или коллектору. Если этот маршрут не проверен заранее, воронки могут быть подобраны верно, а вся схема все равно будет работать с перебоями.

Особенно важно смотреть на переход от приемной части к следующему участку. Для одной кровли короткий прямой отрезок не создает проблем, а для другой даже небольшое смещение вызывает застой. Если рядом начинается холодная зона, именно этот участок первым получает лед и начинает тормозить поток. Поэтому воронки нельзя выбирать без понимания того, как поведут себя трубы дальше по трассе.

Здесь же появляется вопрос ревизии. Внутренний водосток должен быть не только смонтирован, но и доступен для обслуживания. Если проект не показывает, как чистить водосточных воронок, как контролировать соединение и как проверять состояние трубы после зимы, система остается зависимой от случайного осмотра. Для крупной кровли это слабый подход.

Практическая логика простая: кровельная воронка, участок после приема и схема внутреннего водостока должны рассматриваться как один узел. Только тогда можно проверить, где нужна теплоизоляция, нужна ли корректировка трассы и как будут работать воронки при пиковом притоке.

Кровельный пирог и гидроизоляционный слой: где узел дает сбой

Даже хорошие воронки не спасают, если покрытие вокруг них собрано с ошибкой. В месте приема сходятся основание, утеплитель, пароизоляция, гидроизоляционный слой и верхнее покрытие. Когда хотя бы один из этих слоев работает нестабильно, кровли начинают передавать проблему в узел.

Кровельный пирог должен быть собран так, чтобы в рабочей точке не было пустот, мягких провалов и случайных уступов. Если под фланцем нет стабильной поддержки, воронки теряют герметичность не сразу, а после того как кровли проходят температурный цикл и рабочую нагрузку. Особенно опасны недожатые участки мембраны, плохо заведенные углы и перепады по толщине утеплителя.

Материал покрытия тоже влияет на выбор решения. Для одного узла подходит исполнение под ПВХ, для другого нужна совместимость с битумно-полимерной гидроизоляцией, для третьего критична работа соединения при локальном нагреве. Если этот вопрос не закрыт заранее, монтажники начинают подгонять узел практическими приемами. Тогда воронки оказываются установленными, но узел работает в конфликте со слоями покрытия.

Из-за этого для профнастила нельзя отделять приемную точку от общей конструкции. Когда кровли проектируются грамотно, примыкание разбирают до закупки. Когда этот вопрос оставляют на этап монтажа, дефекты почти всегда всплывают позже, уже в эксплуатации.

Пропускная способность, уклон и отвод атмосферных осадков

Расчет нельзя сводить к идее взять диаметр побольше. Пропускная способность имеет смысл только вместе с площадью, уклоном и реальной схемой притока. Для одной зоны достаточно одного узла, а для другой нужны две точки приема или больше, иначе воронки начинают работать на пределе уже в обычный дождь.

На профнастиле особенно важно, как устроена разуклонка. Если осадки идут к приемной зоне по длинному участку, любое локальное препятствие меняет скорость отвода. Если уклон слабый или нарушен рядом с узлом, кровли начинают подавать поток к корпусу неравномерно. Тогда даже корректная пропускная способность в спецификации не гарантирует стабильный результат.

Нужно смотреть и на режим пиковых атмосферных осадков, и на снеготаяние. В межсезонье поток идет иначе, чем летом: часть приходит медленно, часть резко, часть уже проходит по охлажденному участку. Если эти режимы не проверены, воронки и трубы быстрее выходят на границу возможностей.

Хорошая практика - считать не только размер выпуска, но и весь режим узла: сколько потока приходит, как быстро он уходит, где начинается охлаждение и как работает связка с нижним участком трассы. Только так системы водоотведения на профнастиле получают реальный, а не формальный запас надежности.

Для больших объектов этот расчет особенно важен, потому что именно там одна ошибка в схеме быстро масштабируется на весь участок покрытия. Поэтому кровли большой площади нельзя считать по упрощенному сценарию, если воронки должны работать стабильно весь сезон.

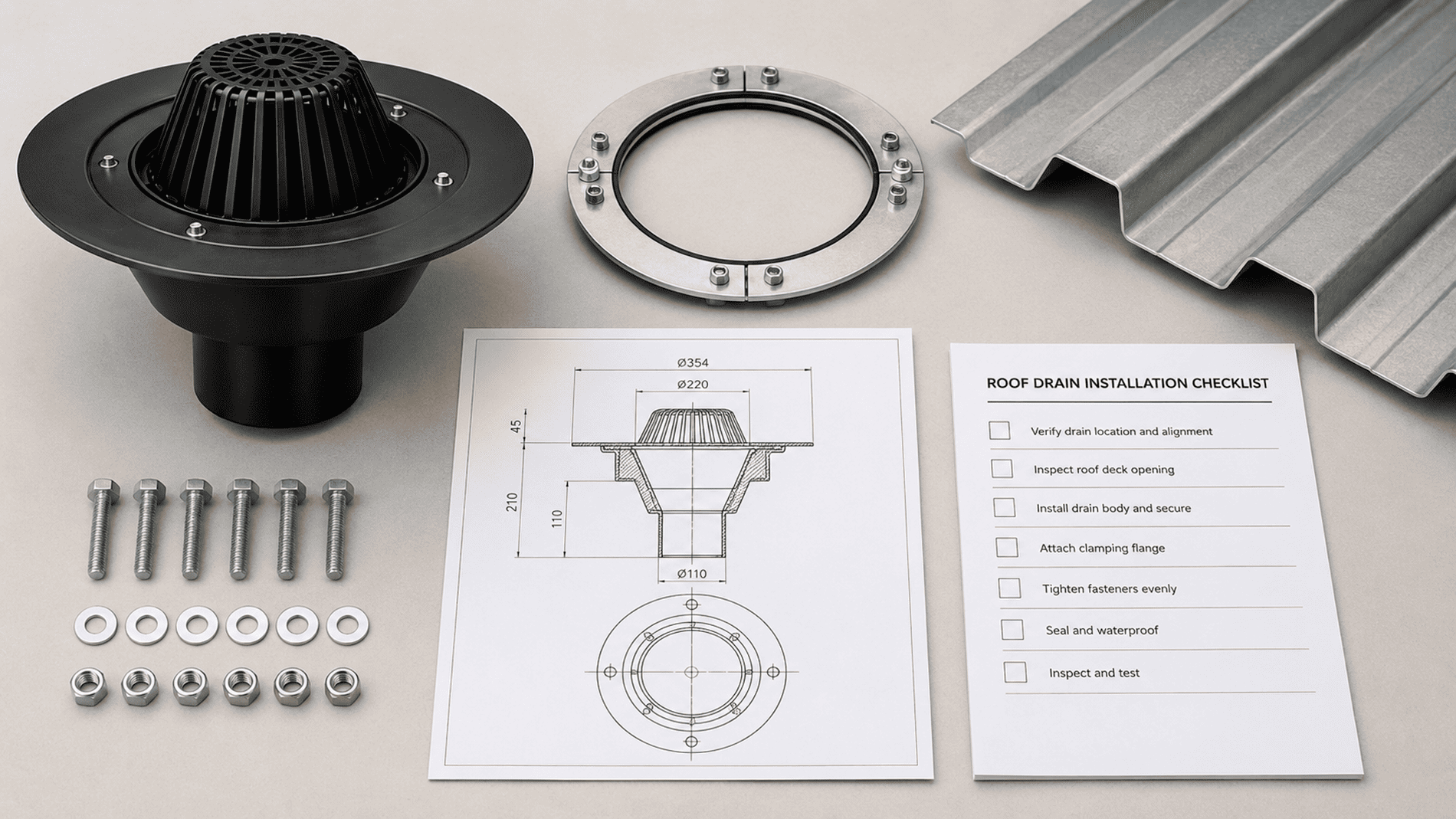

Что проверить перед покупкой и монтажом

Перед закупкой полезно пройти короткий инженерный список. Какие кровли на объекте собраны по профлисту? Есть ли монтажный короб? Как выглядит участок после приема? Где начинается холодная зона? Нужен ли греющий кабель и где он будет подключен? Какой тип гидроизоляции используется? Какова длина маршрута до стояка? Есть ли доступ для обслуживания?

Затем надо проверить комплект узла. Подходит ли корпус под конкретный кровельный пирог? Совместим ли фланец с покрытием? Не конфликтуют ли крепление и форма основания? Не приходится ли выводить соединение слишком близко к волне листа? Для кровли это важнее, чем спор о бренде, потому что ошибки на этой стадии потом трудно исправлять без вскрытия покрытия.

Нужно заранее решить и эксплуатационный вопрос. Кто будет осматривать узел зимой, как будут чиститься приемные элементы, возможна ли быстрая замена детали, если вокруг воронки появится наледь или мусор. На практике именно эти ответы отделяют устойчивые системы от тех, что выглядят нормально только в день сдачи.

Если подвести итог рабочего этапа, выбор решения для профнастила всегда должен идти от конструкции, а не от одной товарной позиции. Воронки, трубы, материалы примыкания, обогрев и условия эксплуатации нужно сводить в один сценарий еще до начала монтажа.

Именно такая предварительная проверка заметно снижает риск дорогих переделок позже.

Таблица выбора

Перед закупкой полезно свести тип кровли, риск промерзания и сценарий работы узла в одну короткую таблицу.

Итог

Для плоской кровли по профнастилу кровельная воронка должна быть частью заранее рассчитанного узла, а не отдельной позицией из каталога. Надежность здесь зависит не только от корпуса, но и от того, как собран кровельный пирог, как работает гидроизоляция вокруг воронки, как организован участок водосточной трубы и как вся схема включена в систему внутреннего водостока. Если проектирование выполнено формально, поток попадает в слабую точку, пропускная способность падает уже на первых нагрузках, а затем появляются условия для ледяных пробок и локального разрушения узла.

На практике решение выбирают по нескольким связанным критериям: какая площадь у плоской кровли, каков режим атмосферных осадков, где проходит холодная зона, какое расстояние между водоприемными точками, нужен ли участок с вертикальным выпуском и не придется ли дополнительно уводить поток в сторону водосточного желоба или другой части водосточной системы. Для больших крыш, для эксплуатируемых кровель и для объектов, где зимой образуется наледь, греющий кабель и системы обогрева часто становятся не запасным вариантом, а обязательной частью отвода. В таких узлах используются решения, для которых рекомендуется отдельная проверка конкретных климатических условий, схемы внутреннего водостока и рабочего участка водосточной трубы.

Итоговая логика выбора проста. Кровельная воронка на профнастиле работает надежно только тогда, когда заранее проверены основание, отверстия в листе, тип фланца, совместимость с покрытием, кровельный пирог, пропускная способность, путь потока до водосточной трубы и условия эксплуатации в зимний период. Если эти вопросы решены заранее, узел внутреннего водостока выдерживает рабочие нагрузки, вокруг воронки не возникает критичных деформаций, а риск ледяных пробок, застойного стока и аварийного ремонта становится заметно ниже. Если же монтаж выполняют без этой связки, даже качественные водосточных воронок и дорогие комплектующие не дадут стабильного результата. Особенно внимательно такие решения применяются там, где кровельная воронка работает рядом с линией водосточного желоба или где элементы системы обогрева и греющий кабель должны быть увязаны с маршрутом внутреннего водостока.

Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.

FAQ

Можно ли ставить обычные воронки на профнастил

Можно установить корпус физически, но без нормальной опоры и без короба такой узел редко работает долго. Для профнастила воронки должны подбираться вместе с основанием, схемой крепления и типом покрытия.

Когда обогрев действительно обязателен

Он обязателен там, где приемная часть и начальный участок трубы попадают в холодную зону, а объект регулярно проходит циклы оттепели и заморозков. В таких условиях ледяные пробки образуются быстрее всего.

Что важнее: диаметр, короб или трасса после приема

По отдельности этот вопрос решать нельзя. Для кровли по профнастилу воронки, короб, трубы и смежные системы должны рассматриваться как единый узел, иначе расчет по одному параметру не даст надежного результата.
