Резьбовые фитинги используют в тех случаях, когда трубопроводную систему нужно собрать, разветвить, подключить к оборудованию или изменить без сварки и без полной переделки узла. Такие элементы помогают соединять трубы, арматуру, приборы, шланги, коллекторы и другие части инженерной системы с помощью внутренней и наружной резьбы. Несмотря на внешнюю простоту, именно резьбовые соединения часто становятся критической точкой всей схемы: от правильного выбора фитинга зависят герметичность, ремонтопригодность, удобство монтажа и стабильность работы при давлении и температуре.
На практике к резьбовым фитингам относят муфты, ниппели, футорки, переходники, тройники, крестовины, заглушки, штуцеры, американки и другие соединительные элементы. Они отличаются по назначению, конструкции, материалу, диаметру, типу резьбы и области применения. Поэтому важно не просто перечислить виды, а понять, где какой фитинг работает лучше, как подбирать его под конкретный узел и какие ошибки чаще всего приводят к течи, перекосу или лишним переходам в системе.
- Разберем, что такое резьбовые фитинги и зачем они нужны
- Покажем основные виды: от муфт до американок
- Сравним материалы, размеры и типы резьбы
- Объясним, как подобрать фитинг под конкретный узел
- Соберем типовые ошибки монтажа и герметизации
Что такое резьбовые фитинги
Как устроено резьбовое соединение
Резьбовые фитинги - это соединительные элементы, которые позволяют собирать участки трубопровода, подключать арматуру, приборы и оборудование с помощью внутренней или наружной резьбы. Такое соединение работает за счет точной посадки деталей по резьбовому профилю и последующей герметизации. В отличие от сварки или неразъемных способов монтажа, резьбовые решения дают возможность собрать узел быстро, а при необходимости разобрать его без полной переделки системы.
Именно поэтому резьбовые фитинги широко применяются в сантехнике, в системах водоснабжения, отопления и в монтажных узлах, где важны ремонтопригодность, удобство установки и понятная логика сборки. На практике к ним относят муфты, переходники, тройники, крестовины, ниппели, заглушки, штуцеры, футорки, сгоны, американки и другие детали, которые решают разные задачи внутри одной трубопроводной системы.
Почему фитинги остаются востребованными в инженерных системах
Даже при появлении пресс-соединений, полипропиленовых и других современных способов монтажа резьбовые фитинги не теряют значения. Они удобны там, где нужно подключить запорную арматуру, фильтры, насосы, коллекторы, смесители, полотенцесушители, радиаторы и другие элементы, которые изначально рассчитаны именно на резьбовой способ присоединения.
Кроме того, такие фитинги хорошо подходят для участков, где важны замена, сервис и возможность изменить конфигурацию узла. Для бытовых и инженерных систем это часто оказывается практичнее, чем делать полностью неразъемное соединение.
Заметка: Резьбовой фитинг подбирают не отдельно, а как часть всего узла: трубы, арматуры, прибора, уплотнения и будущего сервиса.
Где их применяют чаще всего
Чаще всего резьбовые фитинги применяются в системах водоснабжения, отопления, в сантехнических подключениях, в трубопроводах для воды, в узлах подключения приборов, насосов, фильтров, смесителей и арматуры. Они также используются в ремонтных схемах, где нужно заменить отдельный участок системы без сложной переделки всей магистрали.
На практике именно эта группа деталей закрывает большую часть задач по переходу, соединению, разветвлению, перекрытию и подключению элементов в бытовых и технических системах.
«Резьбовой фитинг кажется простой деталью только до первой ошибки в узле. На деле именно он определяет, будет ли соединение обслуживаемым, герметичным и понятным в дальнейшей эксплуатации.»
— Максим Стаховский, эксперт компании Феникс

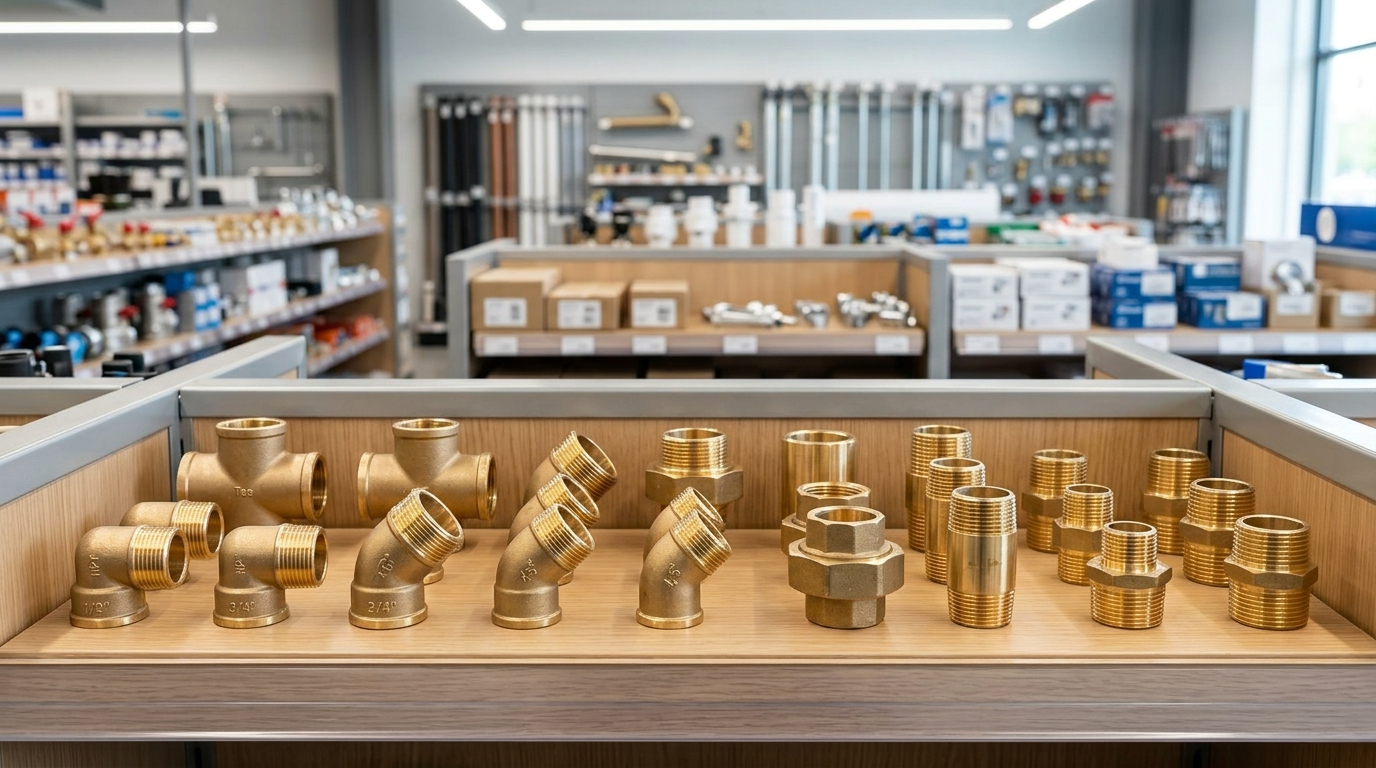

Какие виды резьбовых фитингов бывают
Муфты и переходные муфты
Муфта - один из наиболее распространенных резьбовых фитингов. Ее используют для прямого соединения труб или деталей по одной оси. Если нужно соединять трубы одинакового диаметра, применяют стандартные прямые муфты. Если же в узле требуется переход между разными размерами, используют переходные муфты.
Такие фитинги особенно удобны там, где важно сохранить компактность соединения и не перегружать систему лишними элементами. Но даже для простого узла важно заранее проверить тип резьбы, диаметр и материал, иначе муфта не даст надежной посадки.

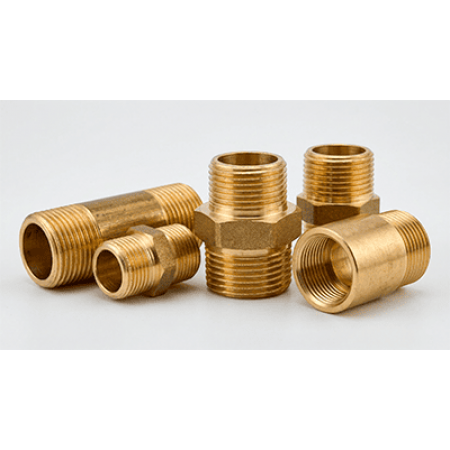

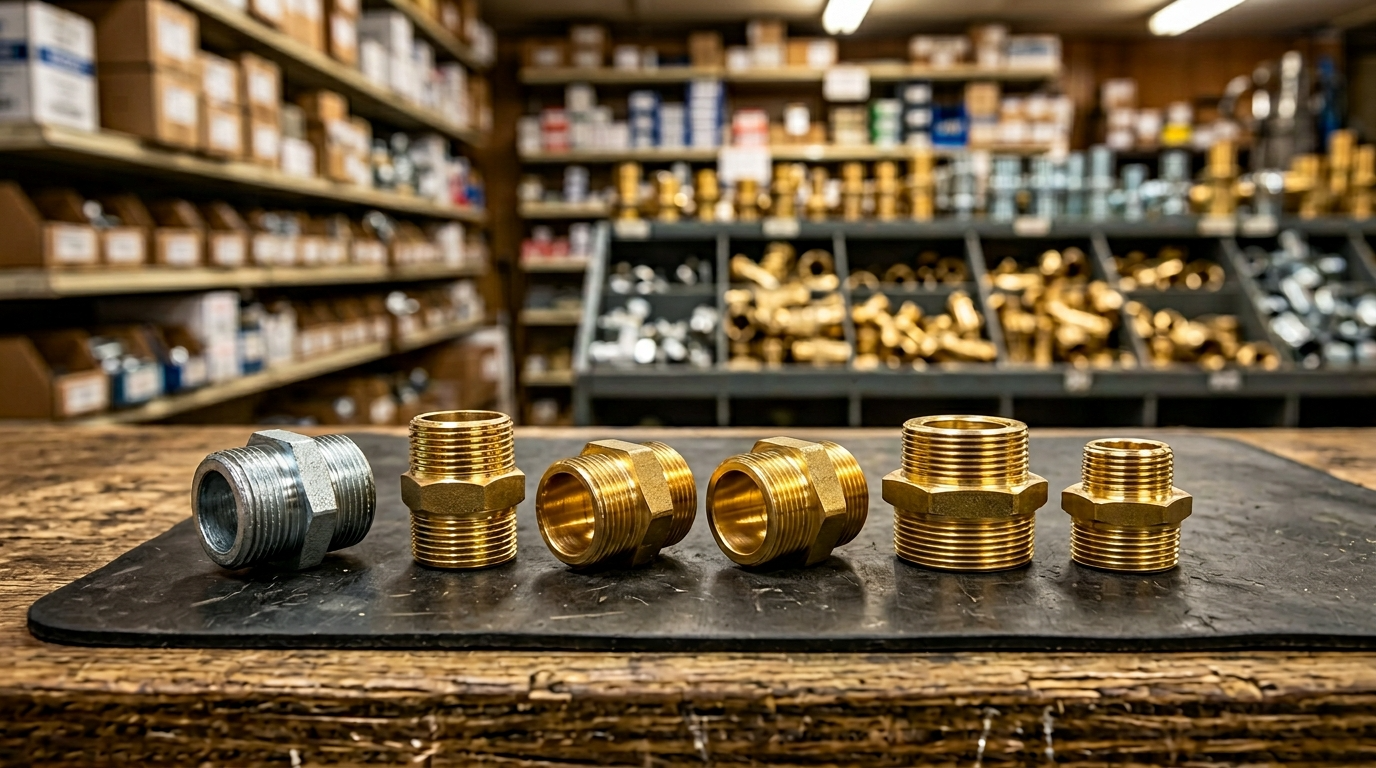

Ниппели и бочонки

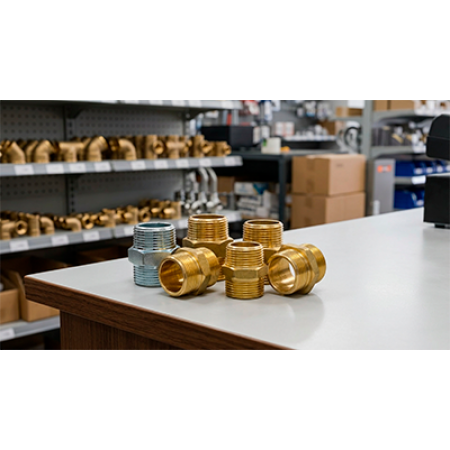

Ниппель - это элемент с наружной резьбой, который обычно соединяет две детали с внутренней резьбой. Бочонки решают похожую задачу, но отличаются длиной и формой. Эти фитинги используют в тех местах, где нужен прямой переход между двумя ответными частями без сложного разветвления.
Такие соединительные элементы часто применяют в сантехнической арматуре, в водопроводе, при подключении оборудования и в ремонтных узлах. Они особенно чувствительны к точности подбора размера и стандарту резьбы.

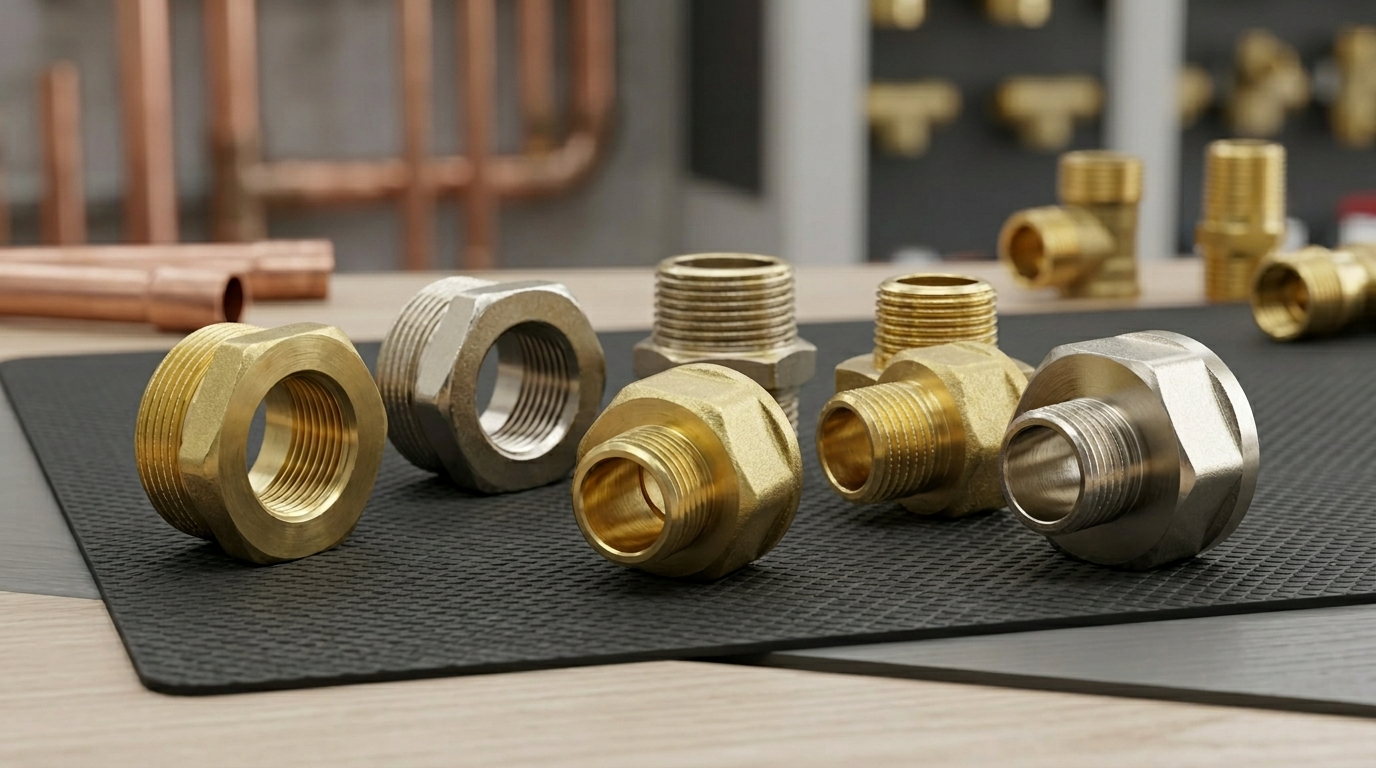

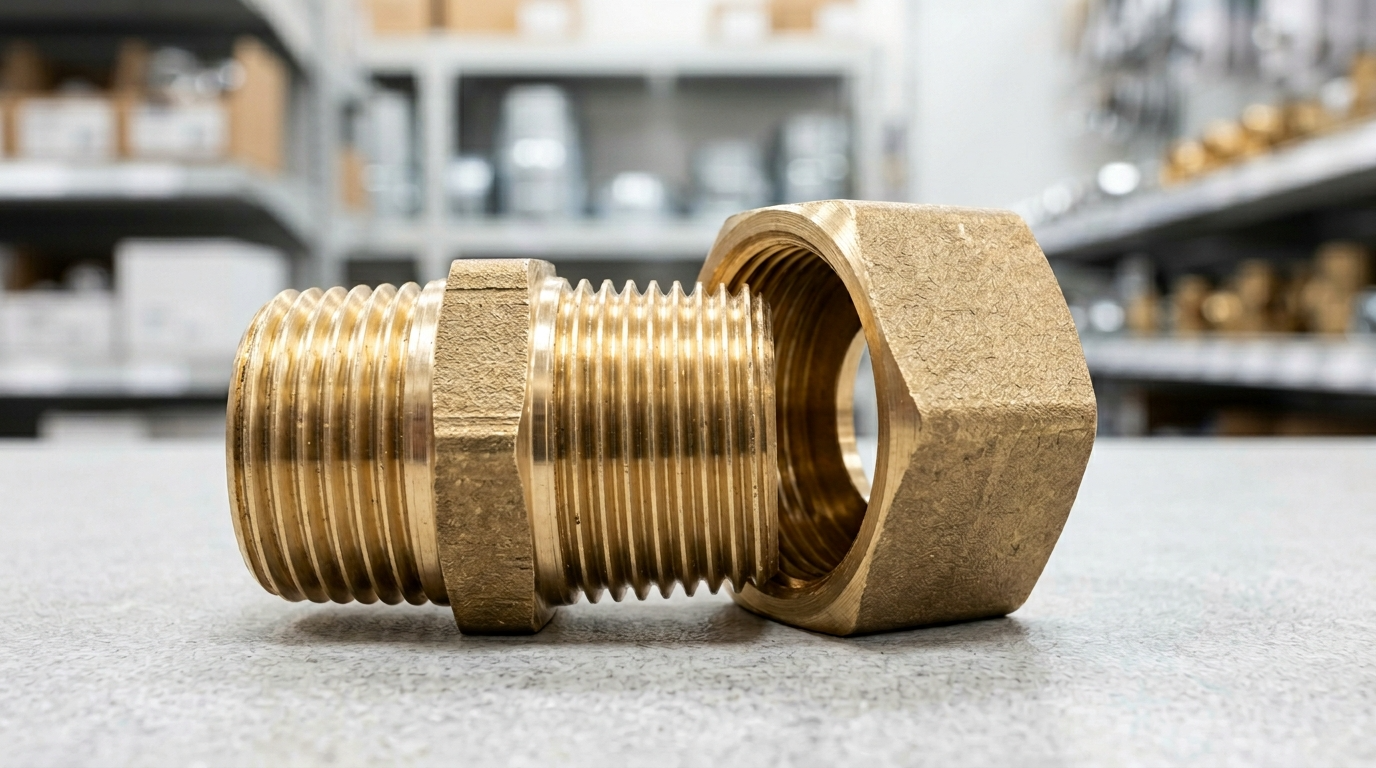

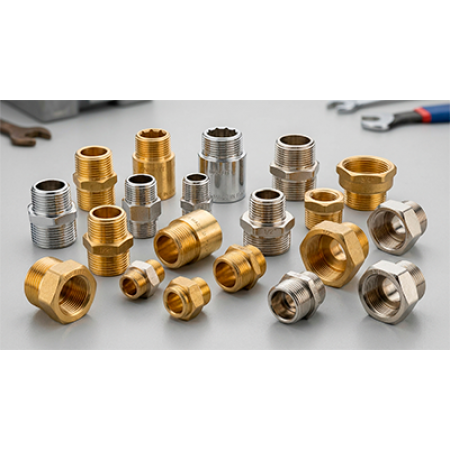

Футорки и резьбовые переходники
Футорки и переходники нужны тогда, когда в одном узле приходится согласовывать детали разного диаметра или разного типа присоединения. Футорка особенно полезна там, где нужно перейти от внутренней резьбы одного размера к наружной резьбе другого размера в компактной форме.
Такие фитинги часто используют при подключении радиаторов, смесителей, счетчиков воды, коллекторов, приборов и других элементов, где прямой стык невозможен. Именно здесь особенно важно не перепутать размер, направление перехода и тип резьбы.
Важно: Переходник не должен компенсировать ошибку проекта. Если узел перегружен лишними переходами, это почти всегда увеличивает риск течи и усложняет обслуживание.

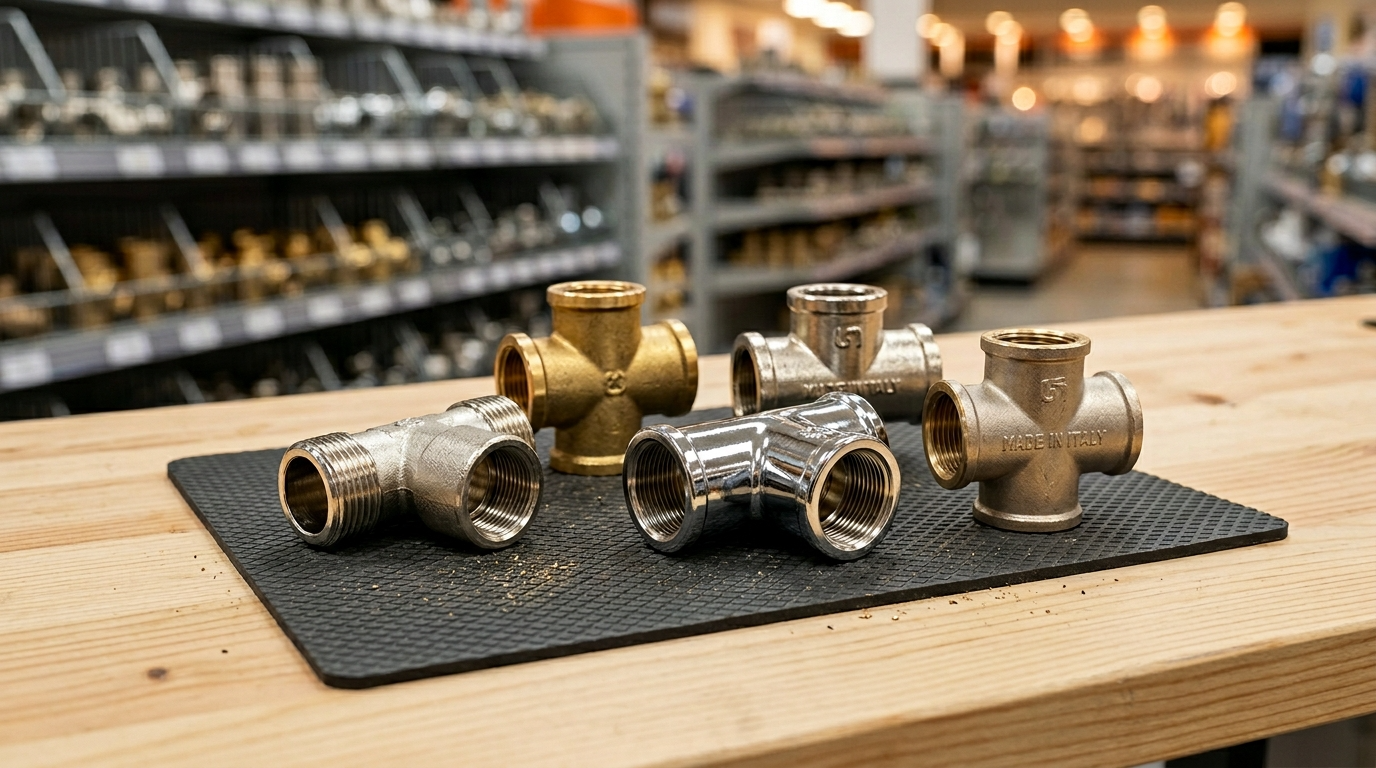

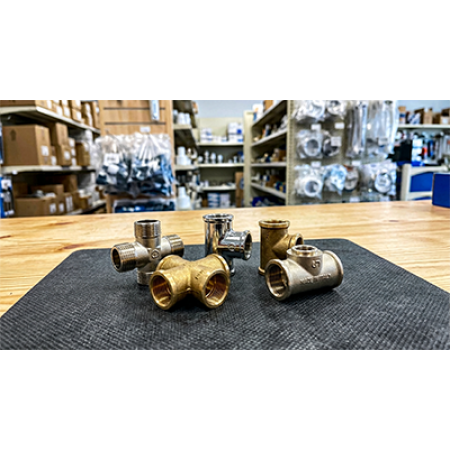

Тройники и крестовины
Тройники используют для ответвления от основной линии, а крестовины - для построения узлов с четырьмя направлениями. Эти фитинги помогают распределять поток, подключать дополнительные участки трубопровода и собирать разветвленные схемы в системах водоснабжения и отопления.
Переходные тройники и крестовины применяются там, где ответвления имеют разный диаметр. Чем сложнее узел, тем важнее точная геометрия соединения и правильная герметизация на каждом выходе.

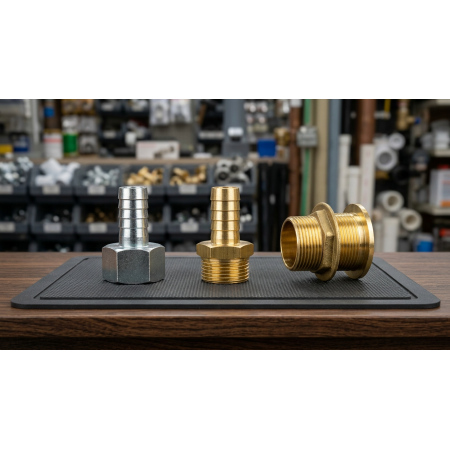

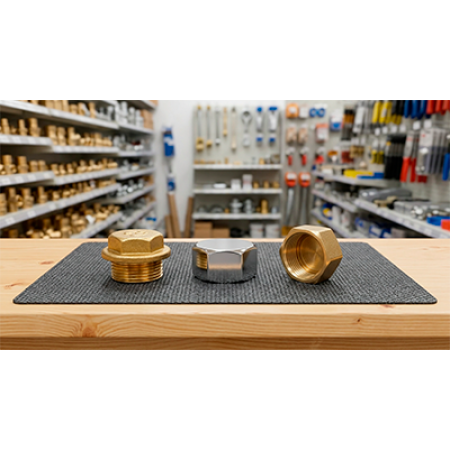

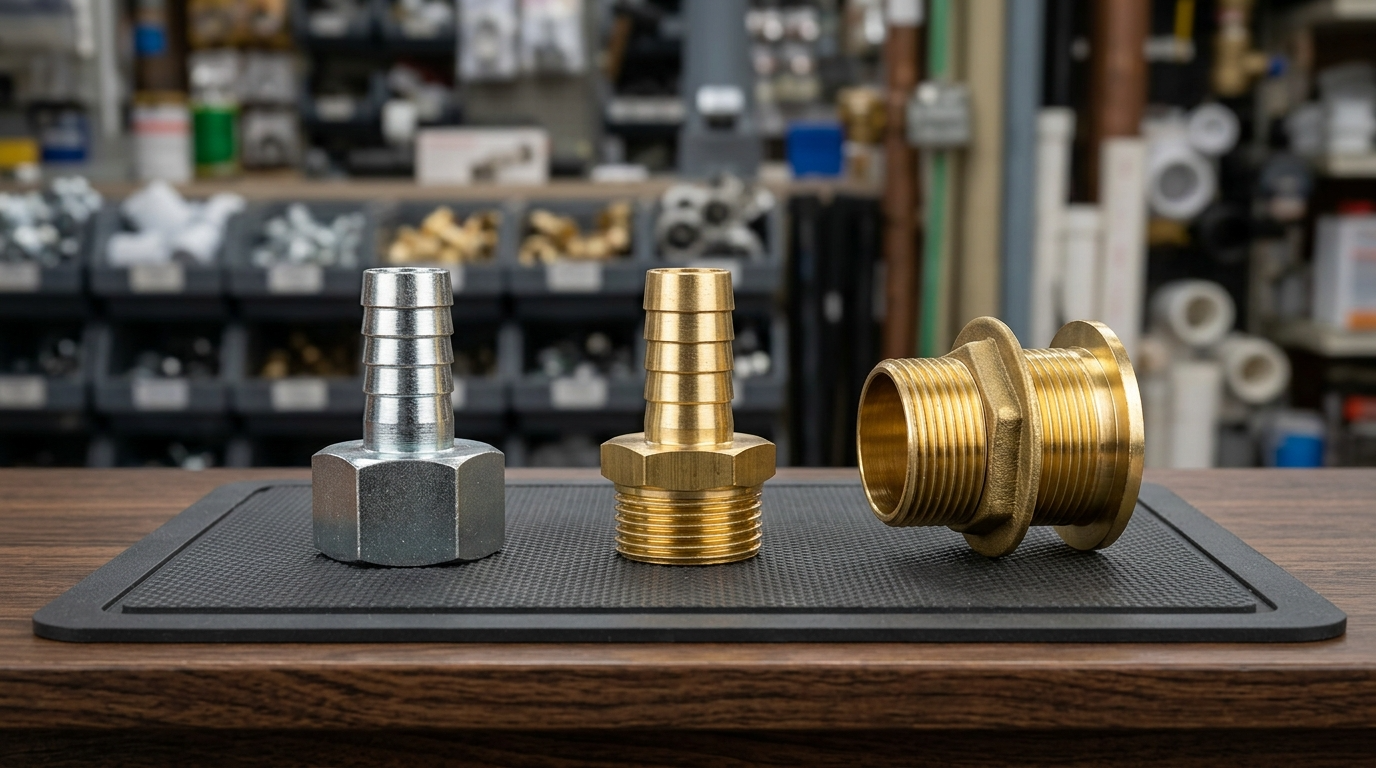

Заглушки, пробки и штуцеры
Заглушки и пробки нужны для перекрытия свободных выходов в системе. Штуцеры, наоборот, служат для подключения гибкой подводки, шлангов и приборов. Несмотря на разную функцию, все эти элементы входят в общую группу резьбовых фитингов, потому что работают через резьбовые соединения и должны быть совместимы с ответной частью узла.
На практике именно такие детали часто недооценивают, хотя ошибки в их подборе не менее критичны, чем в выборе муфты или переходника.

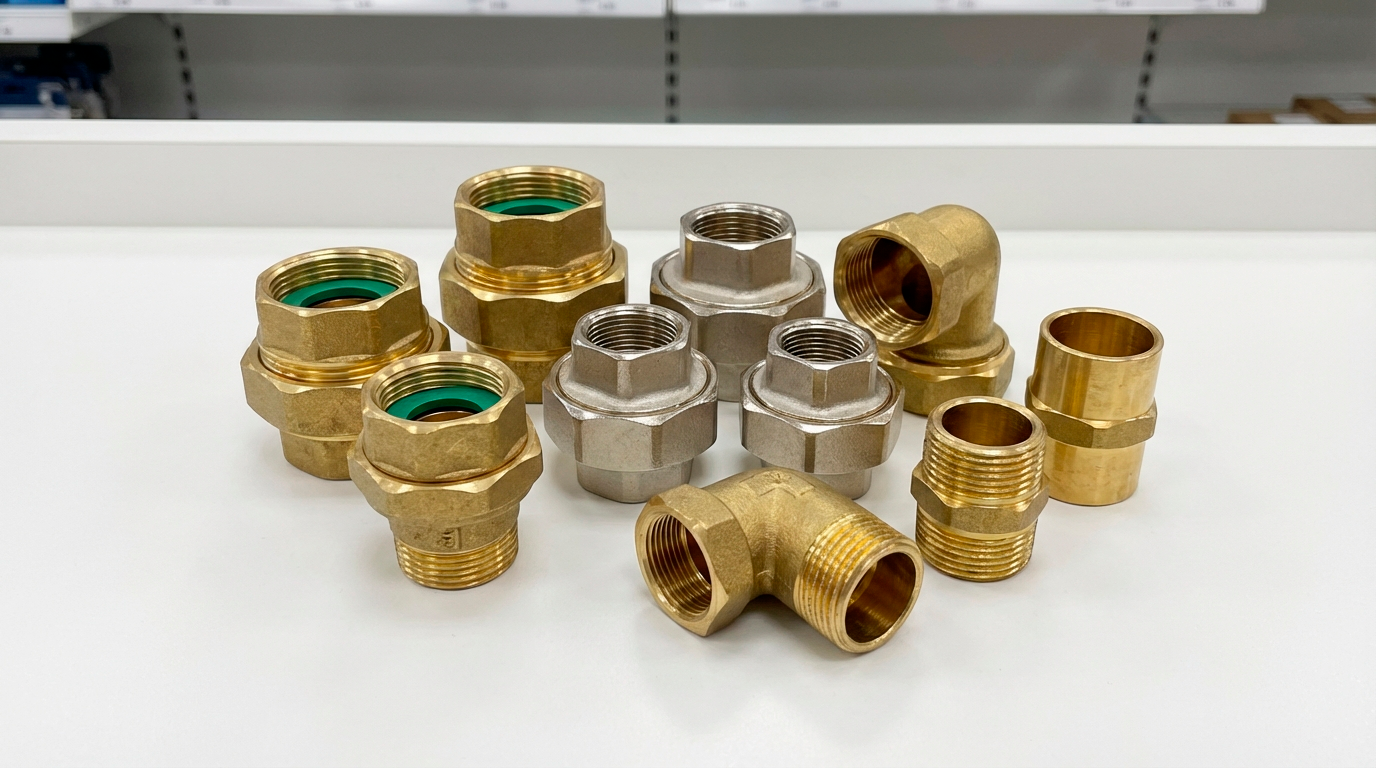

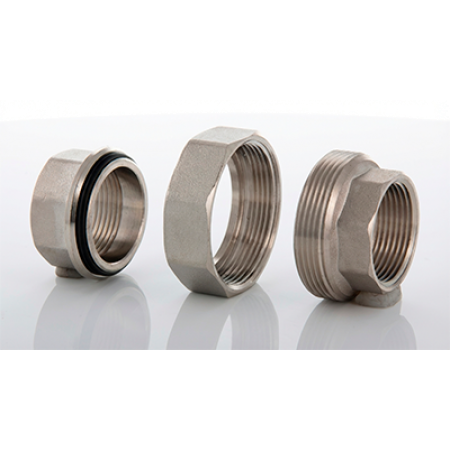

Американки и разъемные соединения
Американка - это особый тип разъемного соединения, который позволяет быстро собирать и разбирать узел без проворачивания всей линии. Такие решения особенно удобны при установке радиаторов, фильтров, насосов, кранов и приборов, которые приходится обслуживать или менять.
В больших инженерных системах именно разъемные фитинги часто оказываются ключом к удобному сервису. Они уменьшают трудоемкость ремонта и позволяют аккуратно монтировать оборудование в ограниченном пространстве.
Чем отличаются фитинги по конструкции и задаче
Прямые и переходные решения
Прямые фитинги соединяют элементы одинакового диаметра и обычно работают в простых линейных участках трубопровода. Переходные решения позволяют соединять трубы разного диаметра, согласовывать разные типы подключения и менять конфигурацию узла без полной переработки всей схемы.
Ошибка здесь обычно возникает тогда, когда фитинг подбирают только по внешнему виду. На практике нужно понимать, какую именно задачу он решает: прямое соединение, ответвление, переход по размеру, подключение прибора или перекрытие линии.
Внутренняя и наружная резьба
Резьбовые фитинги могут иметь внутреннюю резьбу, наружную резьбу или комбинированную схему. От этого зависит, как именно они будут соединяться с трубой, арматурой, прибором или другим элементом системы. Если этот момент не проверить заранее, монтаж быстро превращается в цепочку лишних переходников и неудачных попыток состыковать неподходящие детали.
Фитинги одинакового и разного диаметра
Для простых участков подходят фитинги одинакового диаметра. Но в реальной системе часто приходится соединять трубы разного диаметра, особенно при ремонте, в ответвлениях, при подключении оборудования и в старых узлах. В таких случаях нужны переходные фитинги, и именно здесь особенно важно учитывать не только размер, но и всю схему узла.
Когда нужен компактный переход, а когда разъемный узел
Компактный переход нужен там, где задача простая: согласовать два размера или два типа присоединения без лишних деталей. Разъемный узел нужен тогда, когда оборудование придется обслуживать, снимать или менять. Поэтому один и тот же участок системы нельзя собирать по одному шаблону: логика выбора фитинга всегда зависит от назначения узла.
| Задача | Что обычно подходит |
|---|---|
| Прямое соединение | Муфта, ниппель, бочонок |
| Переход по размеру | Переходная муфта, футорка, переходник |
| Ответвление | Тройник, крестовина |
| Разборный сервисный узел | Американка, разъемное соединение |
«Самая частая ошибка в резьбовых фитингах — собирать узел по принципу “что подойдет по размеру”. Работает не размер сам по себе, а вся пара: тип резьбы, материал, нагрузка и будущий сервис.»
— Максим Стаховский, эксперт компании Феникс
Из каких материалов делают резьбовые фитинги
Латунь
Латунные фитинги - один из самых распространенных вариантов для воды, сантехники и бытовых инженерных систем. Они удобны в монтаже, достаточно прочны для большинства стандартных задач и хорошо подходят для систем водоснабжения и отопления.
Сталь и нержавеющая сталь
Стальные и нержавеющие фитинги используют там, где важны повышенная прочность, устойчивость к нагрузке и более сложные условия эксплуатации. Нержавеющая сталь особенно полезна там, где среда агрессивнее или требования к долговечности выше.

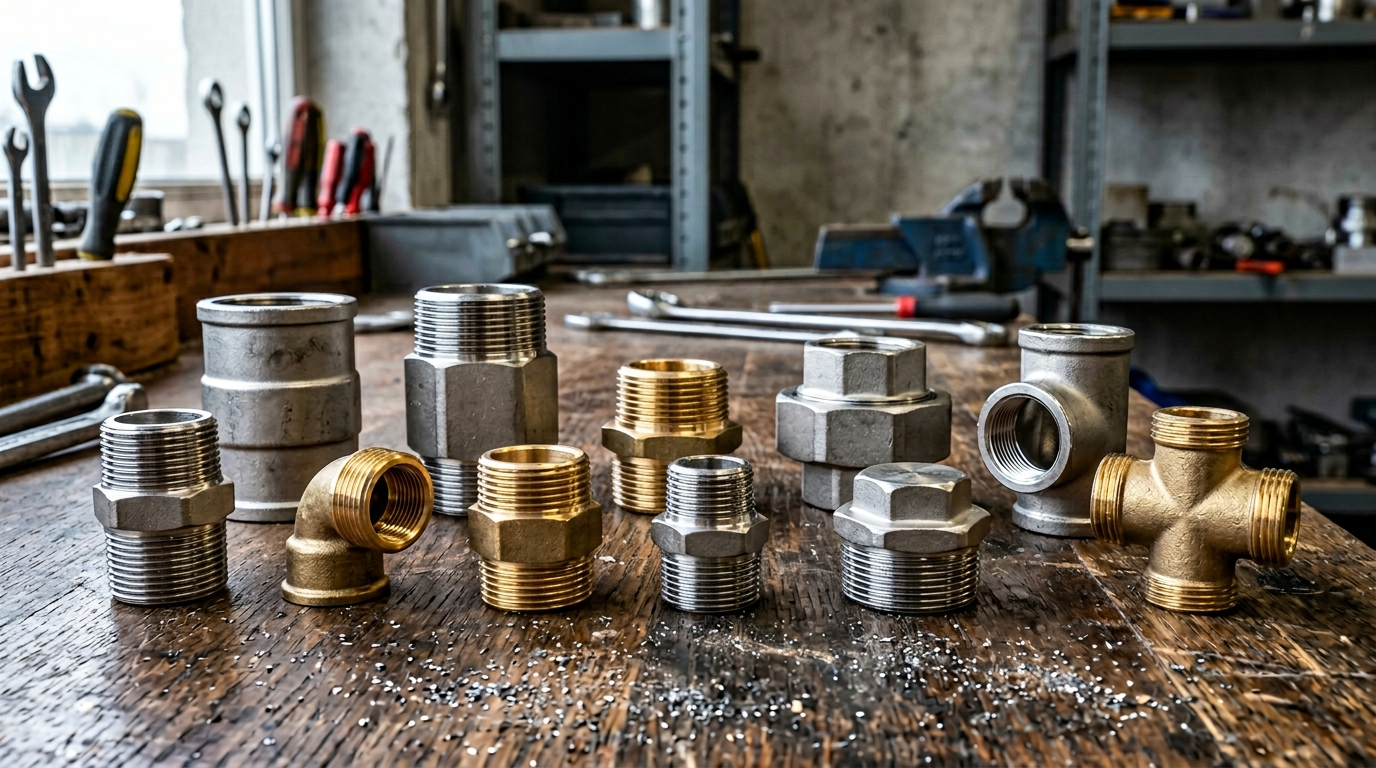

Чугунные решения и покрытия
Чугунные фитинги встречаются реже, но все еще используются в определенных системах и на отдельных участках трубопровода. Для части изделий дополнительно важны никелированные и защитные покрытия, которые помогают повысить устойчивость поверхности к коррозии и улучшают внешний вид узла.
Как материал влияет на срок службы и условия применения
Материал влияет не только на прочность, но и на совместимость с рабочей средой, температурой, давлением и соседними элементами. Фитинг может идеально подходить по размеру, но оказаться неудачным по материалу. Именно поэтому выбор всегда делают по совокупности параметров, а не только по одному признаку.
Где применяются резьбовые фитинги
Системы водоснабжения
В системах водоснабжения резьбовые фитинги используются для сборки линий, подключения приборов, кранов, клапанов, фильтров, счетчиков воды и других элементов. Здесь особенно важны герметичность, удобство монтажа и возможность в будущем обслужить узел без разрушения всей системы.
Отопление и радиаторные узлы
В отопительных системах резьбовые фитинги применяют при подключении радиаторов, полотенцесушителей, запорной и регулирующей арматуры, насосов и коллекторов. В этих узлах на первый план выходят устойчивость к температуре, надежность резьбового соединения и правильный подбор материала.
Сантехнические подключения
Смесители, подводка, гибкая подводка, приборы, фильтры и санитарная арматура часто подключаются именно через резьбовые фитинги. Это делает их важной частью любой бытовой сантехнической системы.
Технические и сервисные линии
В технических линиях, сервисных участках и ремонтных схемах резьбовые решения особенно полезны, потому что позволяют быстро собрать, заменить или изменить узел без сварки. Именно здесь раскрывается одно из главных преимуществ такой системы: ее можно адаптировать без тяжелой переделки магистрали.
Как выбрать резьбовой фитинг под конкретный узел
Размер и диаметр
Размер и диаметр - первое, что проверяют при выборе. Но этого недостаточно. Нужно понимать, какой именно участок системы собирается, одинакового или разного диаметра трубы нужно соединять, и не появится ли лишняя нагрузка из-за неправильного перехода.
Тип и стандарт резьбы
Даже если размер кажется подходящим, ошибка в стандарте резьбы делает фитинг бесполезным. Поэтому всегда проверяют, какая резьба на ответной части: внутренняя или наружная, трубная или другая, какой шаг и насколько совместима пара в конкретном узле.
Давление, температура и рабочая среда
Для воды, отопления, газа, бытовых и технических сред требования к фитингам различаются. При выборе важно учитывать давление, температуру, состав среды, а также условия, в которых соединение будет работать постоянно.
Совместимость с трубой, арматурой и прибором
Фитинг нельзя подбирать в отрыве от узла. Он должен быть совместим с трубой, арматурой, прибором, способом монтажа и схемой обслуживания. Именно здесь часто появляется ошибка “подойдет по размеру”, которая затем превращается в течь или неудобную сборку.
Практический совет: Если в узле уже набирается длинная цепочка муфт, футорок и переходников, лучше остановиться и пересмотреть схему. Чаще всего это признак того, что фитинги подобраны не оптимально.

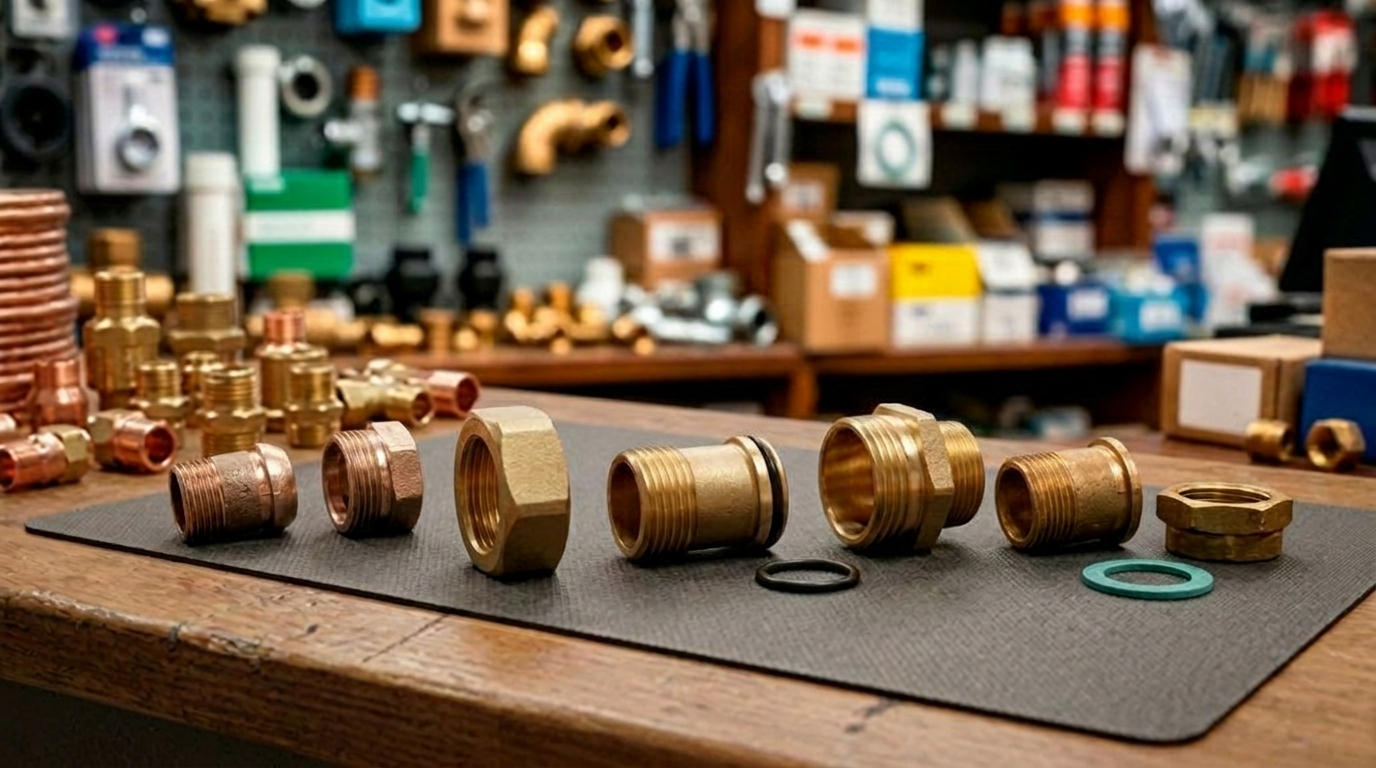

Как обеспечить герметичное соединение
Чем уплотняют резьбовые соединения
Для герметизации резьбовых соединений используют лен, ФУМ-ленту, уплотнительные нити, пасты и анаэробные герметики. Выбор зависит от конструкции соединения, размера, рабочей среды и опыта монтажа.
Лен, ФУМ, пасты и анаэробный герметик
У каждого способа свои сильные стороны. Лен часто используют в классической сантехнике, ФУМ удобен в аккуратной быстрой сборке, анаэробный герметик полезен там, где важны стабильность и контролируемый результат. Но никакой уплотнитель не исправит ошибку, если фитинг изначально выбран неправильно.
Как избежать перекоса и перетяжки
Даже хороший фитинг не даст надежного соединения, если его собирают с перекосом. Перетяжка также не решает проблему, а часто только повреждает резьбу, деформирует деталь и ухудшает герметичность. Поэтому усилие должно быть достаточным, но не заменять точность подбора.
Что проверить перед запуском системы
Перед запуском проверяют соответствие размеров, состояние резьбы, качество поверхности, правильность уплотнения и отсутствие лишних переходов, которые создают слабые места. Такая проверка помогает заранее увидеть ошибки, которые после пуска превращаются в протечки.
«Сильная затяжка сама по себе не делает узел надежным. Если есть ошибка в резьбе, геометрии или логике сборки, соединение начинает течь уже после запуска, даже если при монтаже казалось плотным.»
— Максим Стаховский, эксперт компании Феникс
Типовые ошибки при выборе и монтаже
Подбор только по внешнему размеру
Это одна из самых частых ошибок. Размер сам по себе не гарантирует совместимость. Без проверки типа резьбы, материала и назначения фитинга соединение может оказаться ненадежным.
Смешение разных стандартов резьбы
Еще одна проблема - бездумное смешение разных решений в одном узле: разные стандарты резьбы, материалы без учета среды, лишние переходники, случайные соединительные элементы. Такой подход быстро ухудшает надежность системы.
Лишние переходы в узле
Чем больше в одном месте переходников, муфт, футорок и дополнительных деталей, тем больше потенциальных мест течи. Хорошая сборка обычно выглядит проще, а не сложнее.
Неподходящий материал фитинга
Даже правильно подобранный размер не спасает, если сам материал не соответствует среде, температуре или давлению. Особенно это важно в отоплении, в технических линиях и в узлах с постоянной нагрузкой.
- Проверьте тип резьбы на каждой стороне соединения.
- Сверьте диаметр и задачу фитинга до сборки узла.
- Оцените материал под рабочую среду, давление и температуру.
- Не перегружайте систему лишними переходниками.
- Проверяйте герметичность после сборки и первого запуска.
Вопрос-ответ
Какие фитинги считаются резьбовыми?
К резьбовым относят муфты, ниппели, футорки, переходники, тройники, крестовины, заглушки, штуцеры, американки, сгоны и другие элементы, которые соединяются через внутреннюю или наружную резьбу.
Что лучше для воды: латунь или сталь?
Для бытовых систем водоснабжения чаще выбирают латунные фитинги. Для более жестких условий, повышенных нагрузок или специальных сред могут быть уместны стальные и нержавеющие решения.
Можно ли смешивать разные материалы в одном узле?
Иногда можно, но только если это оправдано схемой узла и условиями работы. Без проверки совместимости материалов такое решение может сократить срок службы соединения.
Чем отличается ниппель от муфты?
Муфта соединяет элементы через внутреннюю резьбу, а ниппель обычно работает как вставка с наружной резьбой на обоих концах и соединяет две детали с внутренней резьбой.
Когда нужна футорка?
Футорка нужна тогда, когда требуется компактный переход между разными диаметрами или разными типами резьбы без длинной цепочки дополнительных элементов.
Чем герметизировать резьбу?
Это зависит от узла. В разных случаях используют лен, ФУМ-ленту, уплотнительную нить, пасты или анаэробный герметик. Главное - чтобы уплотнение соответствовало конструкции соединения.
Почему фитинг течет даже после затяжки?
Чаще всего причина в неправильном подборе, перекосе резьбы, повреждении поверхности, неподходящем уплотнении или ошибке в стандарте соединения, а не просто в недостаточном усилии.
Когда лучше использовать американку?
Американка особенно полезна там, где оборудование придется снимать, обслуживать или менять: на радиаторах, насосах, фильтрах, кранах и приборных узлах.
Заключение
Резьбовые фитинги остаются одной из самых востребованных групп соединительных элементов в сантехнике, водоснабжении, отоплении и других инженерных системах. Они помогают соединять трубы, арматуру, приборы и оборудование, выполнять переходы разного диаметра, собирать ответвления и формировать надежное соединение без сварки. Именно поэтому резьбовые фитинги широко применяются и в бытовых узлах, и в более сложных трубопроводных системах, где важны герметичность, ремонтопригодность и удобство монтажа.
На практике такие фитинги выбирают не только по внешнему размеру. Для правильного результата нужно учитывать тип резьбы, внутренней или наружной стороной работает узел, какие трубы разного диаметра приходится соединять, каковы рабочая среда, давление и условия эксплуатации. Если соединительные элементы подобраны правильно, соответствуют материалу и задаче узла, а герметизация выполнена без ошибок, система работает стабильнее, дает меньше риска протечек и проще обслуживается в дальнейшем.
